Name: Pepperl+Fuchs Envejsfotocelle M100/MV100-IR/76b/102/115 220264 Lystænding 1 stk
Brand: Pepperl+Fuchs
SKU: 2629104
Availability: BackOrder

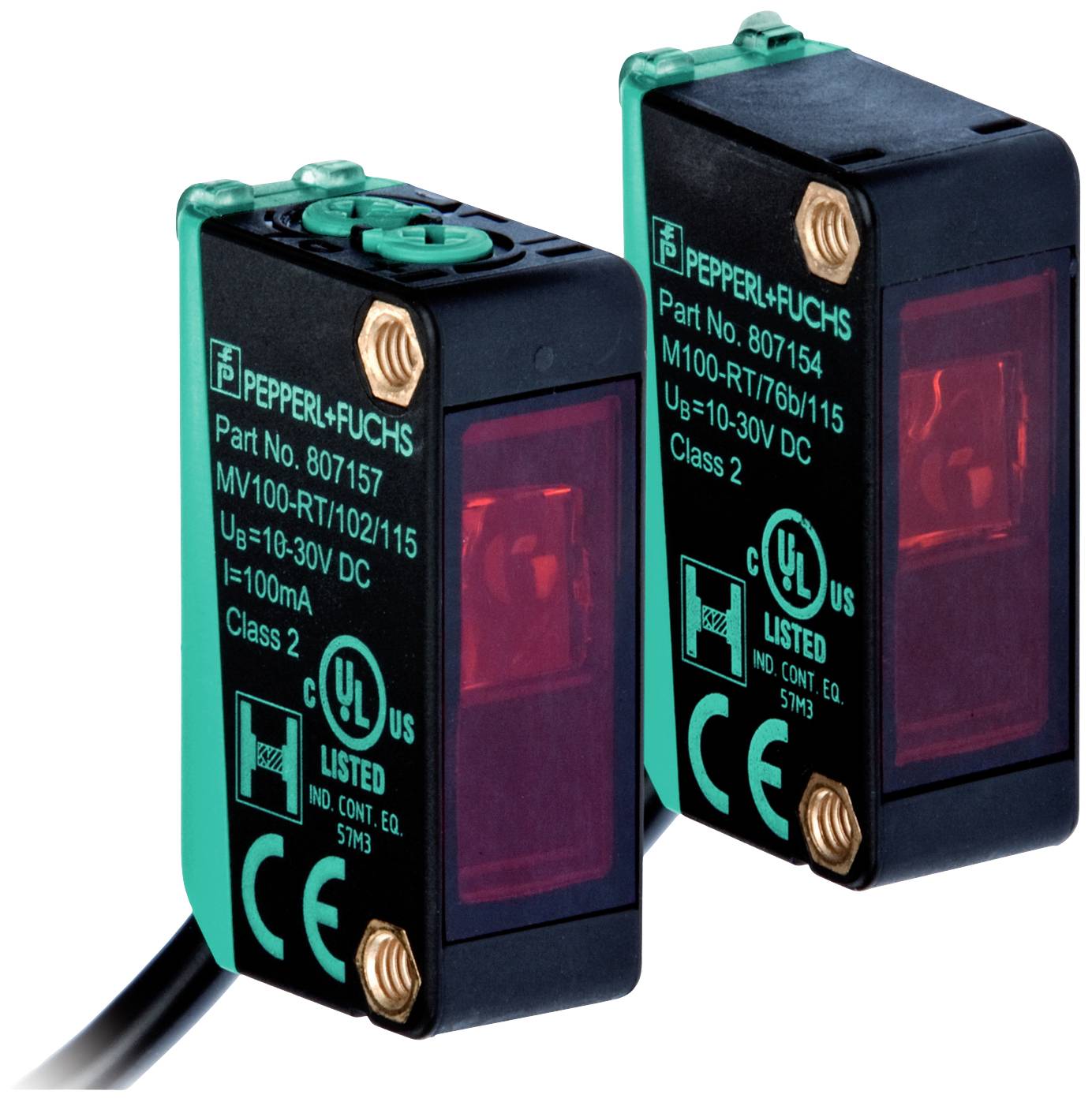

To elektroniske sensorenheder med grønne huse, røde sensorfødder og CE-mærkning. De er fra Pepperl+Fuchs.

Lignende billede

Produkttype

Envejsfotocelle

Funktioner

Lystænding

Driftsspænding maks.

30 V/DC

Tilslutning

Kabel

Type

M100/MV100-IR/76b/102/115

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 30. nov.

Antal

stk.

Total (1.190,00 kr. / stk.r)

1.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Envejsfotocelle

Type: M100/MV100-IR/76b/102/115

Funktioner: Lystænding

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 2 ms

Udgange: NPN

Kontaktfrekvens: 250 Hz

Tilslutning: Kabel

Kabellængde: 2 m

Kabinetmateriale: Polykarbonat

Sendertype: IRED

: 20 m

Specifikationer: LED-display

Min. Temperatur: -30 °C

Maks. temperatur: 60 °C

Bredde: 11 mm

H: 31 mm

D: 20 mm

Dim.: (B x H x T) 11 x 31 x 20 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2629104 Pepperl+Fuchs Envejsfotocelle M100/MV100-IR/76b/102/115 220264 Lystænding 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2629104 Pepperl+Fuchs Envejsfotocelle M100/MV100-IR/76b/102/115 220264 Lystænding 1 stk

Beskrivelse

Rækkevidde: 0... 15 m, lyssender: IRED, lystype: infrarød, vekslende lys, signaludgang: 1 NPN-udgang, Kortslutningssikker, beskyttet mod omvendt polaritet, åben kollektor, koblingsmåde: Sensorens koblingsmåde kan skiftes. Leveringstilstanden er: Lystænding, tilslutning: Fast kabel 2 m, driftsspænding: 10... 30 V DC, omgivelsestemperatur -30... 60 °C (-22 ... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

EnkeltkomponenterSender: M100-IR/76b/115Modtager MV100-IR/102/115Generelle dataRækkevidde: 0... 15 mGrænsevidde 20 m.Lyssender: IREDLystype: infrarød, vekslende lysLyspletdiameter: Ca. 1,5 m i en afstand af 20 m.Åbningsvinkel: Ca. 2 °Lysafgivelse: FrontaltFremmedlysgrænse: EN 60947-5-2Parametre for funktionel sikkerhedMTTFd: 860 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsvisning: LED grøn: Strøm til (Power on)Funktionsvisning: Modtager: LED gul, lyser ved fri lysstråle, blinker ved underskridelse af funktionsreserven; fra ved strømafbrydelseBetjeningselementer: FølsomhedsindstillingBetjeningselementer: Lys-/mørkekontaktElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: Sender: ≤ 15 mA | modtager: ≤ 8 mAIndgangTestindgang: Stationsfrakobling ved 0 V.UdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: LystændingSignaludgang: 1 NPN-udgang, kortslutningssikker, polaritetssikker, åben kollektorKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningSpændingsfald ≤ 1,5 V DCSkiftefrekvens 250 HzReaktionstid 2 msOverensstemmelseProduktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: CULus listed, Class-2-strømkilde eller UL-listet strømforsyning med begrænset spændingsudgang med (evt. integreret) sikring (maks. 3.3 A iht. UL248), type-1-kabinetCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivelsestemperatur -30 60 °C (-22 ... 140 °F)Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 31 mmKabinetdybde 20 mmKapslingsklasse:IP67Tilslutning: Fast kabel 2 mMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAStel: Ca. 100 g (sender og modtager)Tilspændingsmoment for befæstigelsesskruer: 0,6 NmLedningslængde: 2 m
