Name: Pepperl+Fuchs 70114047 ICDM-RX/TCP-8DB9/2RJ45-PM Gateway RS-422, D-SUB9, Gateway, RS-232, RJ-45, Industrial Ethernet, Et
Brand: Pepperl+Fuchs
SKU: 2627498
Availability: BackOrder

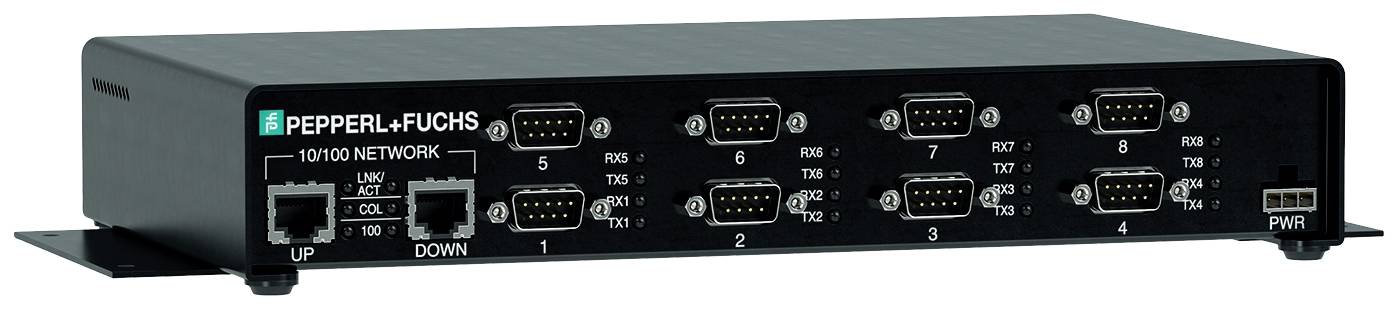

En sort netværks-switch fra Pepperl+Fuchs med flere COM-porte og LAN-forbindelser til at forbinde enheder i et netværk.

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

Antal

stk.

Total (11.690,00 kr. / stk.r)

11.690,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Gateway

Interfaces: RS-422
D-SUB9
Gateway
RS-232
RJ-45
Industrial Ethernet
Ethernet
RS-485

Type: ICDM-RX/TCP-8DB9/2RJ45-PM

Driftsspænding: 24 V/DC

Min. driftstemperatur: -40 °C

Driftstemperatur: -40 °C (min)

Antal indgange: 2 x

Dim.: (B x H) 160 mm x 45.7 mm

H: 45.7 mm

Bredde: 160 mm

Produc.-delnr.: 70114047

Trådløs opladningsfunktion: Nej

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2627498 Pepperl+Fuchs 70114047 ICDM-RX/TCP-8DB9/2RJ45-PM Gateway RS-422, D-SUB9, Gateway, RS-232, RJ-45, Industrial Ethernet, Et

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627498 Pepperl+Fuchs 70114047 ICDM-RX/TCP-8DB9/2RJ45-PM Gateway RS-422, D-SUB9, Gateway, RS-232, RJ-45, Industrial Ethernet, Et

Beskrivelse

undefined

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle data
UL File Number: E185802
Parametre for funktionel sikkerhed
MTBF: 31,1 a
Visning/betjeningselementer
Led-indikator: Se vejledning
Elektriske data
Driftsspænding: 9... 30 V DC
Mærkespænding: 24 V/DC
Interface
Interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet)
Fysisk: 8 x DB9
Protokol: RAW seriel
Understøttede baud-hastigheder: 300 bit/s til 230 kbit/s.
Interface 1
Interfacetype: Industrial Ethernet
Fysisk 2 x RJ45
Protokol: TCP/IP
EKSTRA PROTOKOLLER: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO over TCP), SNMP (MIB-II), TCP/IP- & UDP Socket-Services, Telnet, og TFTP og understøtter IP-Multicast-dataoverførsel
Overførselshastighed 10/100 Mbit/s.
Direktivets overensstemmelse
Elektromagnetisk kompatibilitet
DIREKTIV 2014/30/EU: EN 55022:2010 , EN 55024
Overensstemmelse med standarderne
Kapslingsklasse: NEMA TS2
Elektrisk sikkerhed: CSA C22.2 nr. 60950/UL60950 |
Fejludsendelse: EN 55022, FCC afsnit 15, underafsnit B, ICES-003, AS/NZS CISPR 22
Støjimmunitet: EN 55024
Krav til omgivelser
Omgivelsestemperatur -40 ... 75 °C (-40... 167 °F)
Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)
Relativ luftfugtighed: Maks. 95 %
Indsatshøjde: 0... 3048 m
Mekaniske data
Huslængde: 275 mm
Kabinetbredde: 160 mm
Kabinet højde 45,7 mm
Beskyttelsesklasse: IP20
Tilslutning: Strømforsyning: Skrueklemmer | feltbus: 2 x RJ45 | ind-/udgange: Temperatur, op til 2 RTD pr. enhed
Materiale
Kabinet: Stål, sort lakeret
Masse: 1,63 kg
Konstruktion: El-skabs-modul
Fastgørelse: Konsol
