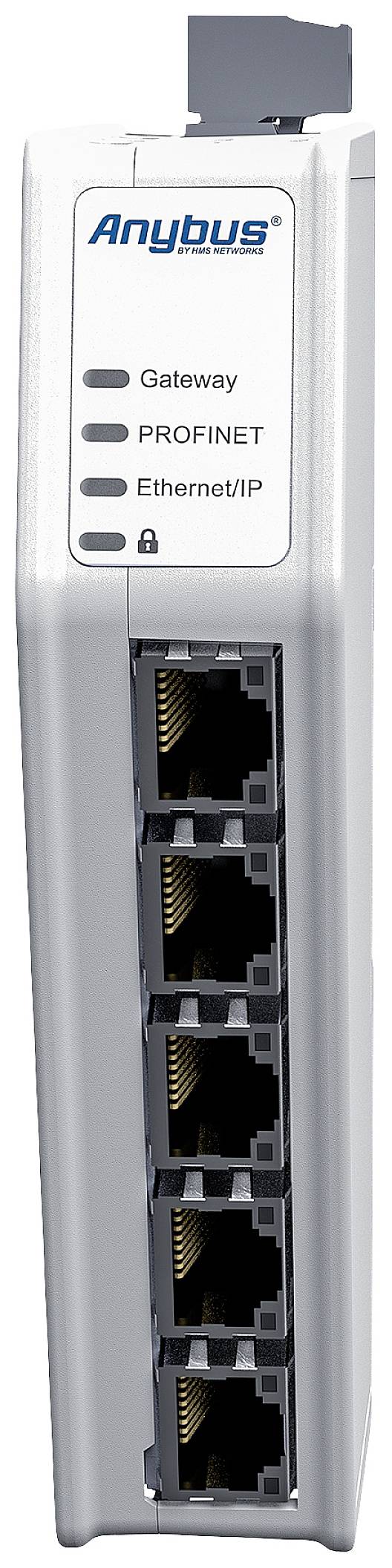

Anybus ABC4013 ABC4013 Interface-konverter Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
16 stk.
Antal
Total (5.192,00 kr. / stk.r)
5.192,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Grænseflade-moduler
- Øjeblikkelig dataoverførsel
- Hardware-accelereret konvertering (byte swap)
Tekniske specifikationer
- Mål (L x B x H) med seriel tilslutning og netstik: 98 x 27 x 144 mm
- Nettovægt: 150 g
- Knapper og kontakter: Reset-knap og sikkerhedskontakt
- Led'er: Statusvisning for gateway'en samt til netværk 1 og netværk 2
- IP beskyttelsesklasse IP: IP20
- KABINETMATERIALE: PC ABS, UL 94 VO
- Montering: Din-skinne (35 * 7,5/15)
- MILJØ
- Driftstemperatur -25 til 70 °C.
- Opbevaringstemperatur: 40 til 85° C.
- Relativ luftfugtighed 0-95%, ikke-kondenserende
- Indbygningshøjde: Op til 2.000 m.
- Strømforbrug: Typiske værdier: 160 mA ved 24 V, maks. 400 mA ved 12 V.
- Nettilslutning: 3-polet skrueklemmetilslutning
- Beskyttelse: Beskyttelse mod forkert polaritet og kortslutning
- ETHERNET-STIK
- Tilslutninger 2+2 x Ethernet
- Isolering: Galvanisk adskillelse
- Bithastighed 10/100 Mbit/s fuld dupleks
- Stik RJ45
- Switch: Dual port cut-through switch
- ETHERNET/IP
- Driftstype: Adapter (slave)
- Meddelelser: Implicit og eksplicit
- Maks. Antal scannerforbindelser: 1 indgang/udgang ("Exclusive owner"-forbindelse) 3 "lister only"- eller "input only"-forbindelser
- Indgangsdatastørrelse 1.448 byte (med "Large forward open")
- Udgangsdatastørrelse: 1.448 byte (med "Large Forward open")
- Netværksredundans: Device Level ring (DLR), beacon-based
- Quick Connect: Klasse B.
- Minimal cyklustid: 1 ms til Class-1-forbindelser, 100 ms til Class-3-forbindelser
- EDS-fil: Tilgængelig
- PROFINET
- Driftstype: PROFINET IO-enhed (slave)
- Kategori: A, B.
- Kommunikationskanaler: Real Time Channel (RT)
- Indgangsdatafilen: 1.024 byte
- Udgangsdata: 1.024 byte
- Minimal cyklustid: 1 ms
- Maks. Antal forbindelser: 1 IO controller application relationship + 2 device access application relationships
- Netlastklasse: Klasse III.
- I&M records: manufacturers data (i&M0), Tag information (i&M1), Date/Time (i&M2), Description (i&M3)
- SNMP: Tilgængelig
- XML-fil: Tilgængelig
- CERTIFICERINGER OG STANDARDER
- UL: CULUSfile number E214107
- CE: 2014/30/EU
- KC: R-R-ABJ-COMMUNICATOR
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032
- Miljø: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 DB, IEC 60068-2-78 Cab, IEC 60068-2-78 Cab
- Vibration og stød: IEC 60068 -2-27, IEC 60068-2-6
- Bortskaffelse: WEE
- KONFIGURATION
- Konfigurationssoftware: Webbaseret konfiguration
- Konfigurationstilslutninger: Dedikeret 10/100 Mbit/s RJ45 Ethernet-konfigurationstilslutning og yderligere Ethernet-porte
- SIKKERHED
- Sikker opkørsel (Secure båd): Sikrer software-autenticitet
- Sikkerhedskontakt: Fysisk kontakt, der aktiverer/deaktiverer adgangen til det webbaserede konfigurationsinterface
- Produkttype
Interface-konverter
- Interfaces
Profinet
Ethernet/IP
Industrial Ethernet
Gateway
- Type
ABC4013
- Driftsspænding
24 V/DC
- Maks. driftstemperatur
70 °C
- Min. driftstemperatur
-25 °C
- Driftsspænding (detaljer)
12-30 VDC
- Driftstemperatur
-25 til 70 °C
- Dim.
(B x H) 27 mm x 144 mm
- Maks. strømforbrug
400 mA
- H
144 mm
- Bredde
27 mm
- Produc.-delnr.
ABC4013
- Strømforbrug:
160 mA
- UKCA
Ja
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 2637479 Anybus ABC4013 ABC4013 Interface-konverter Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2637479 Anybus ABC4013 ABC4013 Interface-konverter Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 stk
Information
Information 2637479 Anybus ABC4013 ABC4013 Interface-konverter Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 stk
Beskrivelse

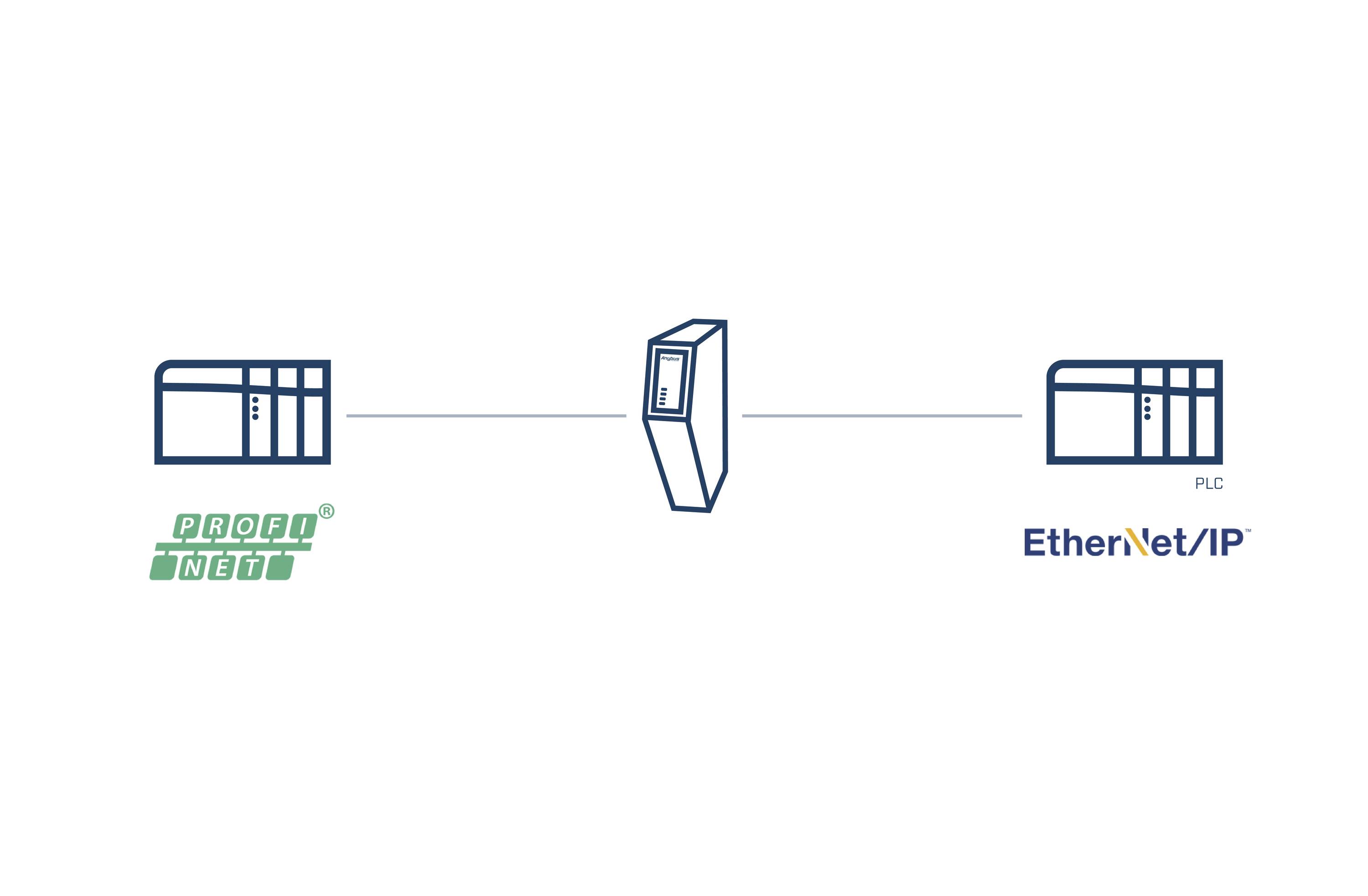

Anybus Communicator PROFINET IO-Devi - Ethernet/IP-adapter er en industriel protokolkonverter, der gør det muligt uden problemer at udveksle data mellem PROFINET- og Ethernet/IP-netværk.
Anybus Communicator sikrer en pålidelig, sikker og hurtig dataoverførsel mellem forskellige industrielle Ethernet- og feltbus-netværk. Denne stand-alone-gateway er nem at tage i brug og muliggør en transparent dataudveksling mellem SPSer, så du med minimale ændringer af softwaren også kan integrere ældre smalsporsapparater i moderne industrielle netværk.
Anybus Communicator er baseret på den gennemprøvede Anybus NP40-netværksprocessor, som udmærker sig ved netværkskonformitet, høj ydeevne og pålidelighed. Ved dataudveksling mellem SPSer i forskellige netværk er det muligt at foretage en meget hurtig dataoverførsel med op til 1500 byte i hver retning, hvilket opfylder was de fleste krav til aktuelle og fremtidige skatteapplikationer.
Ibrugtagningen klares hurtigt takket være den intuitive konfiguration, den letforståelige dokumentation og det intelligente hardware- og kabinetdesign.
Fremragende ydeevne
Øjeblikkelig dataoverførsel - den tid, der er nødvendig til dataoverførsel mellem to SPSer, består af cyklustiden for det første netværk plus cyklustiden for det andet netværk. Den interne dataoverførsel i Communicatoren er ubetydelig, da den svarer til de naturlige udsving i netværkscyklustiden (Jitter).
Hardware-accelereret konvertering (byte swap)
Communicator kan ændre datavisningen (Endianess) via en hardware-accelereret Endian-konvertering for at sikre, at dataene vises korrekt i hver PLC. Du kan endda konvertere forskellige dele af dataområdet på forskellige måder for at bearbejde forskellige datatyper. Dette har ingen indvirkning på ydeevnen, aflaster PLC'en fra datakonverteringsopgaven og forenkler PLC-programmeringen.
Enkel ibrugtagning
Dedikeret Ethernet-konfigurationstilslutning - intet specielt kabel er nødvendigt.
Intuitiv, webbaseret drag-and-drop-konfigurationsoverflade - installation af ekstra software er ikke nødvendig.
Fremadrettet styrede tilslutninger gør det nemmere at tilslutte kabler og den slanke form sparer plads på din-skinnen.
Fejlfinding via effektive diagnosefunktioner, herunder live-datamonitor, statusskærm og supportpakke.
Nyeste sikkerhedsfunktioner
Sikker boot-funktionalitet til registrering af manipulation af firmware og beskyttelse mod angreb og infektioner med malware. Sikkerhedskontakt, der spærrer din konfiguration og forhindrer uautoriseret adgang.
Til industrielle miljøer
Robust, kompakt kabinet
Industrikomponenter er testet og certificeret iht. UL
Stort temperaturområde -25°C til 70°C.
Montering på din-skinne til installation i nærheden af de tilsluttede enheder, hvilket reducerer ledningsførings-indsatsen
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Anybus Communicator sikrer en pålidelig, sikker og hurtig dataoverførsel mellem forskellige industrielle Ethernet- og feltbus-netværk. Denne stand-alone-gateway er nem at tage i brug og muliggør en transparent dataudveksling mellem SPSer, så du med minimale ændringer af softwaren også kan integrere ældre smalsporsapparater i moderne industrielle netværk.
Anybus Communicator er baseret på den gennemprøvede Anybus NP40-netværksprocessor, som udmærker sig ved netværkskonformitet, høj ydeevne og pålidelighed. Ved dataudveksling mellem SPSer i forskellige netværk er det muligt at foretage en meget hurtig dataoverførsel med op til 1500 byte i hver retning, hvilket opfylder was de fleste krav til aktuelle og fremtidige skatteapplikationer.
Ibrugtagningen klares hurtigt takket være den intuitive konfiguration, den letforståelige dokumentation og det intelligente hardware- og kabinetdesign.
Fremragende ydeevne
Øjeblikkelig dataoverførsel - den tid, der er nødvendig til dataoverførsel mellem to SPSer, består af cyklustiden for det første netværk plus cyklustiden for det andet netværk. Den interne dataoverførsel i Communicatoren er ubetydelig, da den svarer til de naturlige udsving i netværkscyklustiden (Jitter).
Hardware-accelereret konvertering (byte swap)
Communicator kan ændre datavisningen (Endianess) via en hardware-accelereret Endian-konvertering for at sikre, at dataene vises korrekt i hver PLC. Du kan endda konvertere forskellige dele af dataområdet på forskellige måder for at bearbejde forskellige datatyper. Dette har ingen indvirkning på ydeevnen, aflaster PLC'en fra datakonverteringsopgaven og forenkler PLC-programmeringen.
Enkel ibrugtagning
Dedikeret Ethernet-konfigurationstilslutning - intet specielt kabel er nødvendigt.
Intuitiv, webbaseret drag-and-drop-konfigurationsoverflade - installation af ekstra software er ikke nødvendig.
Fremadrettet styrede tilslutninger gør det nemmere at tilslutte kabler og den slanke form sparer plads på din-skinnen.
Fejlfinding via effektive diagnosefunktioner, herunder live-datamonitor, statusskærm og supportpakke.
Nyeste sikkerhedsfunktioner
Sikker boot-funktionalitet til registrering af manipulation af firmware og beskyttelse mod angreb og infektioner med malware. Sikkerhedskontakt, der spærrer din konfiguration og forhindrer uautoriseret adgang.
Til industrielle miljøer
Robust, kompakt kabinet
Industrikomponenter er testet og certificeret iht. UL
Stort temperaturområde -25°C til 70°C.
Montering på din-skinne til installation i nærheden af de tilsluttede enheder, hvilket reducerer ledningsførings-indsatsen
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
