Name: Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Gateway Profinet, Modbus, RS-422, D-SUB9, Industrial Ethernet, Gateway
Brand: Pepperl+Fuchs
SKU: 2627493
Availability: BackOrder

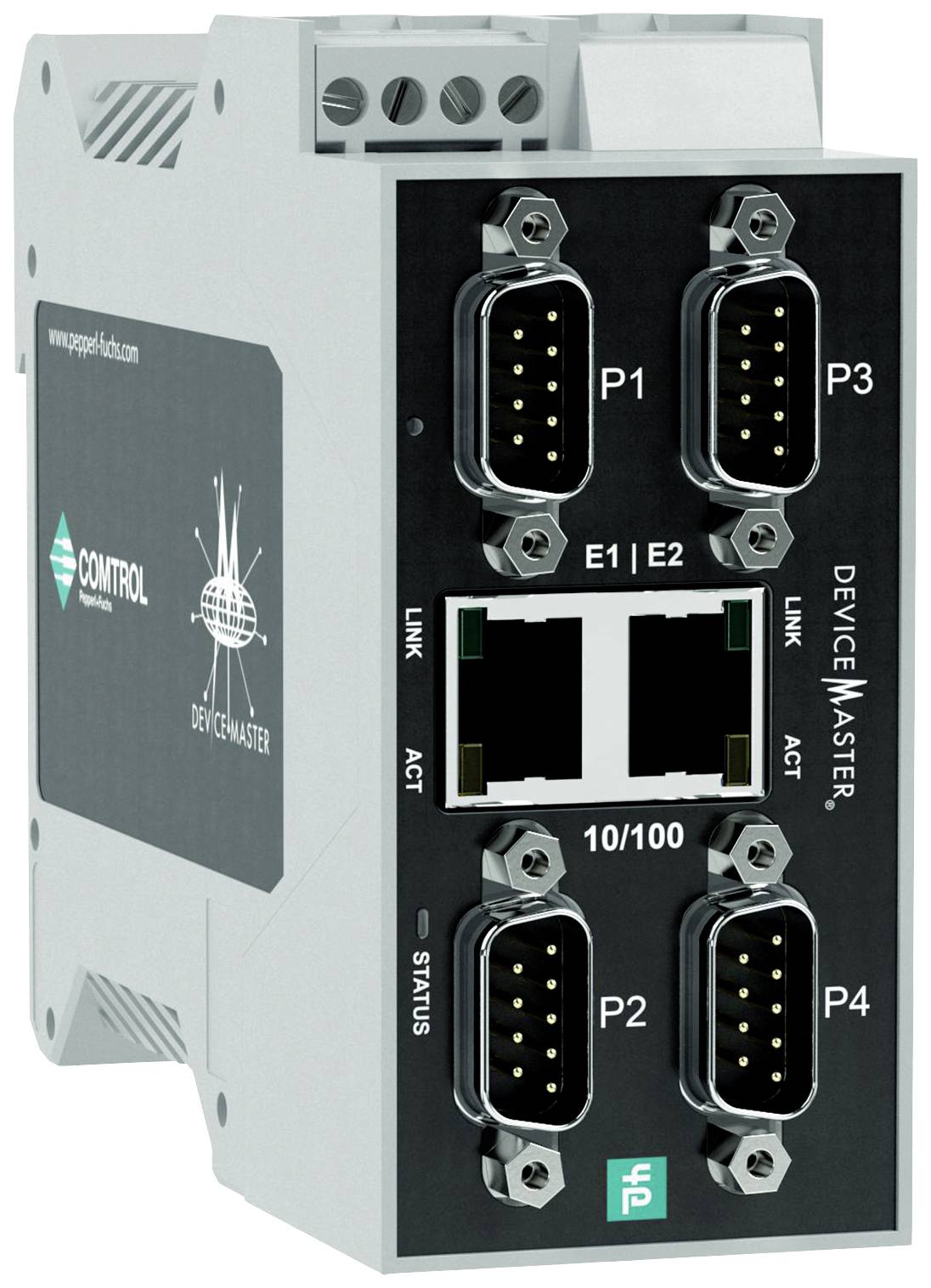

Industriel seriel enhedserver med fire COM-porte og to Ethernet-forbindelser, egnet til industrielle kommunikationsapplikationer.

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 9. dec.

Antal

stk.

Total (8.890,00 kr. / stk.r)

8.890,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Gateway

Interfaces: Profinet
Modbus
RS-422
D-SUB9
Industrial Ethernet
Gateway
RJ-45
RS-232
RS-485

Type: ICDM-RX/PN1-4DB9/2RJ45-DIN

Driftsspænding: 24 V/DC

Min. driftstemperatur: -40 °C

Driftstemperatur: -40 °C (min)

Antal I/O: 4

Dim.: (B x H) 45.7 mm x 99.1 mm

H: 99.1 mm

Bredde: 45.7 mm

Produc.-delnr.: 70114040

Trådløs opladningsfunktion: Nej

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2627493 Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Gateway Profinet, Modbus, RS-422, D-SUB9, Industrial Ethernet, Gateway

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627493 Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Gateway Profinet, Modbus, RS-422, D-SUB9, Industrial Ethernet, Gateway

Beskrivelse

Profinet IO til Modbus-gateway 4-port din-skinne skrueklemme, interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet), protokol: MODBUS, interfacetype: Industrial Ethernet, protokol: Profinet IO, overførselshastighed: 10/100 Mbit/s, omgivelsestemperatur -40 ... 75 °C (-40... 167 °F), tilslutning: Strømforsyning: Skrueklemme feltbus: 2 x RJ45 ind-/udgange: 4 x DB9, fastgørelse: Din-skinne

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle data
UL File Number: E360395
Parametre for funktionel sikkerhed
MTBF: 42,3 a
Visning/betjeningselementer
Led-indikator: Se vejledning
Elektriske data
Driftsspænding: 5... 30 V DC
Mærkespænding: 24 V/DC
Interface
Interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet)
Fysisk: 4 x DB9
Protokol: MODBUS
Understøttede baud-hastigheder: 300 bit/s til 230 kbit/s.
Interface 1
Interfacetype: Industrial Ethernet
Fysisk 2 x RJ45
Protokol: Profinet IO
EKSTRA PROTOKOLLER: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO over TCP), SNMP (MIB-II), TCP/IP- & UDP Socket-Services, Telnet, og TFTP og understøtter IP-Multicast-dataoverførsel
Overførselshastighed 10/100 Mbit/s.
Direktivets overensstemmelse
Elektromagnetisk kompatibilitet
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 61000-6-4 , EN 55032
Overensstemmelse med standarderne
Kapslingsklasse: NEMA TS2
Elektrisk sikkerhed: CSA C22.2 nr. 61010-1-12 / CSA C22.2 nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
Støjemission: EN 61000-6-4, en 55032, FCC afsnit 15, underafsnit B, ICES-003, AS/NZS CISPR 32
Støjimmunitet: EN 61000-6-2, en 55024
Krav til omgivelser
Omgivelsestemperatur -40 ... 75 °C (-40... 167 °F)
Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)
Relativ luftfugtighed: Maks. 95 %
Indsatshøjde: 0... 3048 m
Mekaniske data
Huslængde: 116,8 mm
Kabinetbredde: 45,7 mm
Kabinet højde 99,1 mm
Beskyttelsesklasse: IP20
Tilslutning: Strømforsyning: Skrueklemmer | feltbus: 2 x RJ45 | ind-/udgange: 4 x DB9
Materiale
Hus: Polyamid, UL94V-0
Masse: 204 g.
Konstruktion: El-skabs-modul
Fastgørelse: Din-skinne
