Name: Pepperl+Fuchs 70114021 ICDM-RX/MOD-DB9/RJ45-PM Gateway RS-232 Antal I/O: 1 24 V/DC 1 stk
Brand: Pepperl+Fuchs
SKU: 2627459
Availability: BackOrder

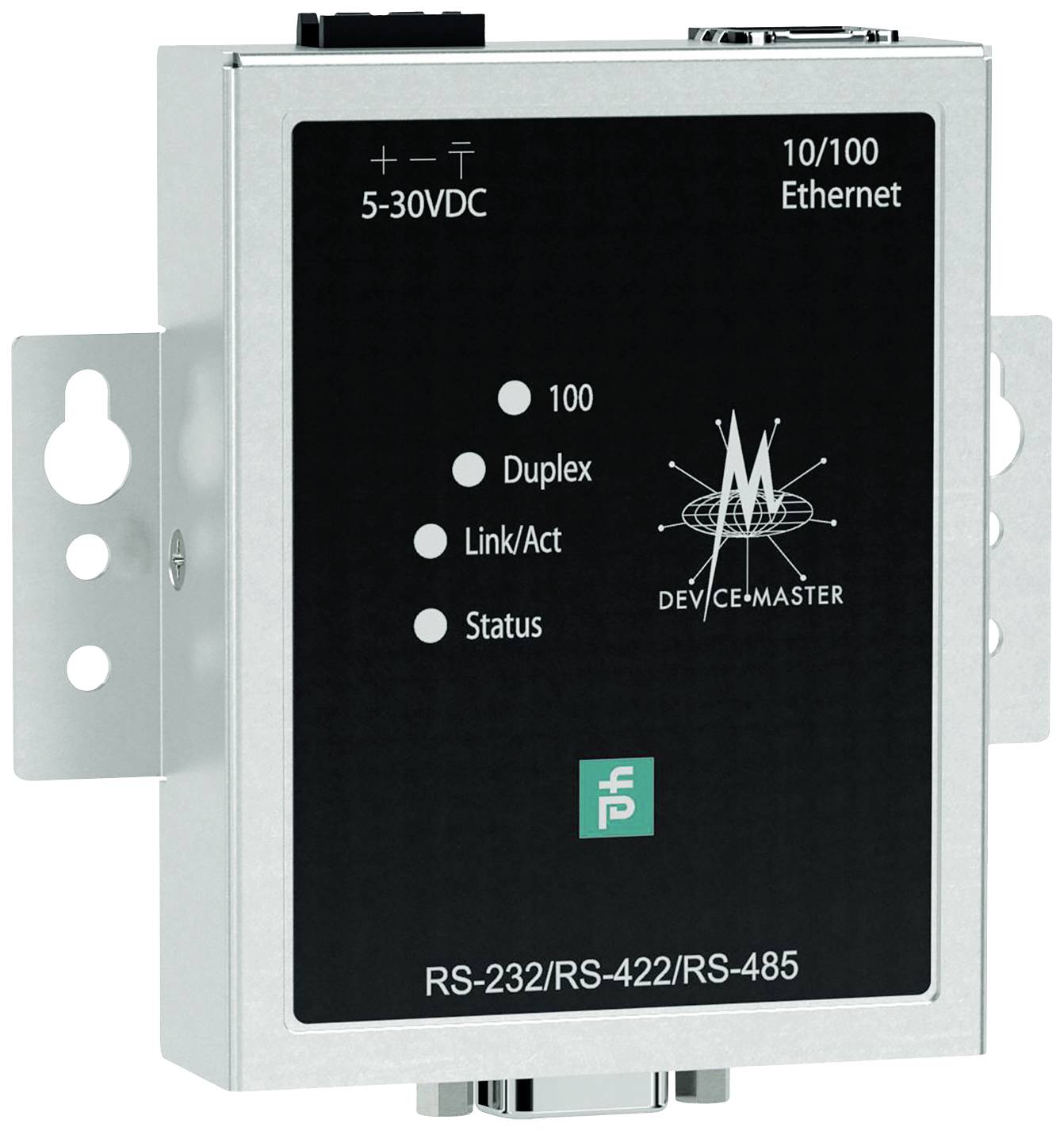

Et netværksapparat 'Device-Master' med RS-232/RS-422/RS-485 tilslutningsmuligheder og 10/100 Ethernet, viser status-LED'er for Duplex, Link/Akt og Status.

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 17. dec.

Antal

stk.

Total (3.290,00 kr. / stk.r)

3.290,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Gateway

Interfaces: RS-232

Type: ICDM-RX/MOD-DB9/RJ45-PM

Driftsspænding: 24 V/DC

Min. driftstemperatur: -40 °C

Driftstemperatur: -40 °C (min)

Antal I/O: 1

Dim.: (B x H) 20.3 mm x 71.1 mm

H: 71.1 mm

Bredde: 20.3 mm

Produc.-delnr.: 70114021

Trådløs opladningsfunktion: Nej

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2627459 Pepperl+Fuchs 70114021 ICDM-RX/MOD-DB9/RJ45-PM Gateway RS-232 Antal I/O: 1 24 V/DC 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627459 Pepperl+Fuchs 70114021 ICDM-RX/MOD-DB9/RJ45-PM Gateway RS-232 Antal I/O: 1 24 V/DC 1 stk

Beskrivelse

Modbus 1-port kontroltavlemontering DB9, interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet), protokol: MODBUS, interfacetype: Industrial Ethernet, protokol: Modbus TCP/IP, overførselshastighed: 10/100 Mbit/s, omgivelsestemperatur -40 ... 75 °C (-40... 167 °F), tilslutning: Strømforsyning: Skrueklemme feltbus: 1 x RJ45 ind-/udgange: 1 x DB9, fastgørelse: Indbygning i styretavler

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle data
UL File Number: E185802
Parametre for funktionel sikkerhed
MTBF: 48,4 a
Visning/betjeningselementer
Led-indikator: Se vejledning
Elektriske data
Driftsspænding: 5... 30 V DC
Mærkespænding: 24 V/DC
Interface
Interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet)
Fysisk: 1 x DB9
Protokol: MODBUS
Understøttede baud-hastigheder: 300 bit/s til 230 kbit/s.
Interface 1
Interfacetype: Industrial Ethernet
Fysisk: 1 x RJ45
PROTOKOL: MODBUS TCP/IP
EKSTRA PROTOKOLLER: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO over TCP), SNMP (MIB-II), TCP/IP- & UDP Socket-Services, Telnet, og TFTP og understøtter IP-Multicast-dataoverførsel
Overførselshastighed 10/100 Mbit/s.
Direktivets overensstemmelse
Elektromagnetisk kompatibilitet
DIREKTIV 2014/30/EU: EN 55022:2010, AS/NZS CISPR 22; 2009 + A1: 2010 , EN 61000-6-4 , EN 55032
Overensstemmelse med standarderne
Elektrisk sikkerhed: CSA C22.2 nr. 60950/CSA C22.2 nr. 60950/UL60950 |
Fejludsendelse: As/NZS en 55022, FCC afsnit 15, underafsnit B, ICES-003 og CISPR 22
Støjimmunitet: EN 61000-6-2, en 55024
Krav til omgivelser
Omgivelsestemperatur -40 ... 75 °C (-40... 167 °F)
Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)
Relativ luftfugtighed: Maks. 95 %
Indsatshøjde: 0... 3048 m
Mekaniske data
Huslængde: 91,4 mm
Kabinetbredde: 20,3 mm
Kabinet højde 71,1 mm
Beskyttelsesklasse: IP20
Tilslutning: Strømforsyning: Stikbar skrueklemme | feltbus: 1 x RJ45 | ind-/udgange: 1 x DB9
Materiale
Kabinet: Rustfrit stål
Masse: 220 g.
Konstruktion: El-skabs-modul
Fastgørelse: Indbygning i styretavle
