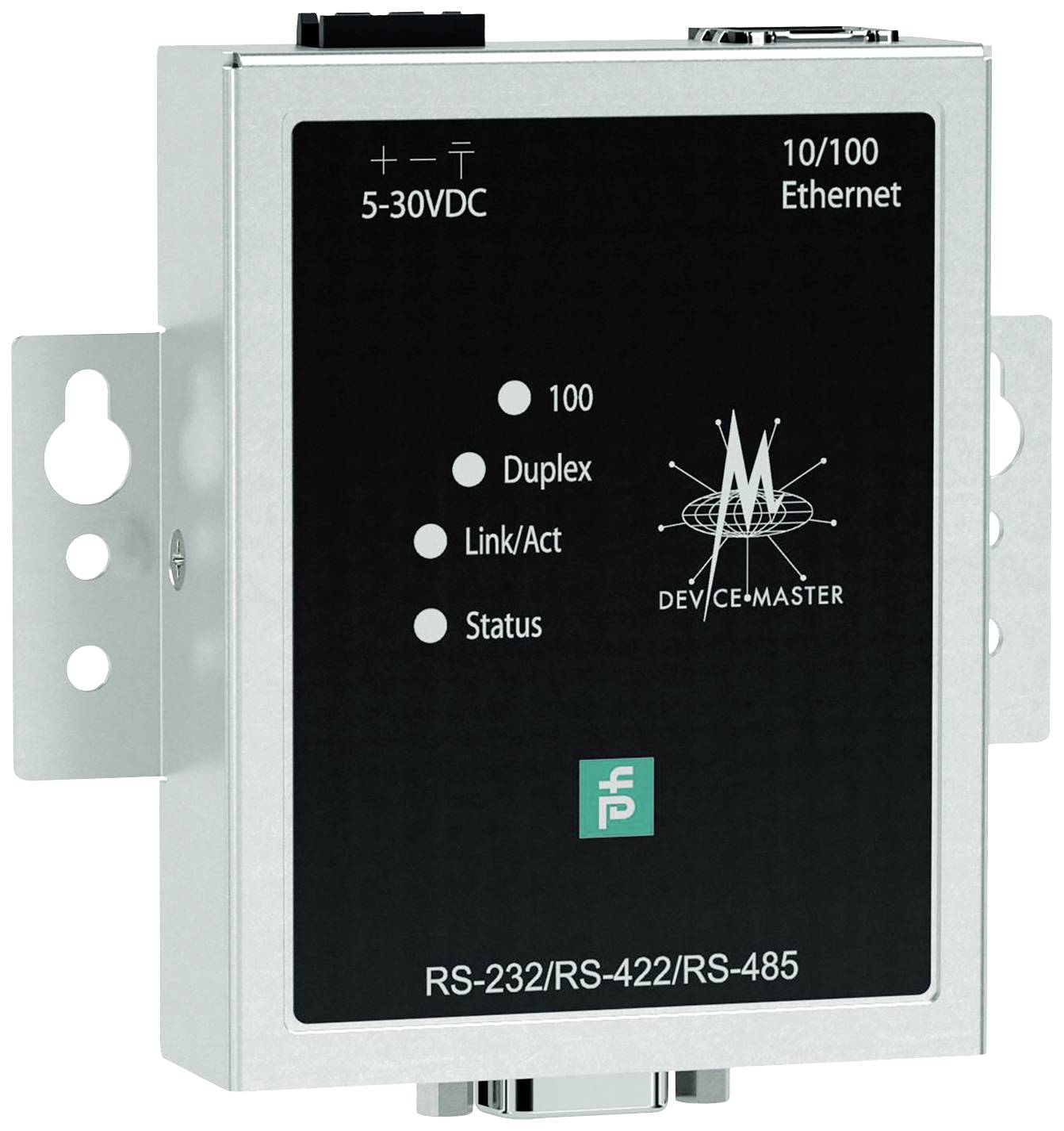

Pepperl+Fuchs 70114020 ICDM-RX/EN-DB9/RJ45-PM Gateway Ethernet/IP Antal I/O: 2 24 V/DC 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (3.352,00 kr. / stk.r)
3.352,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
Gateway
- Interfaces
Ethernet/IP
- Type
ICDM-RX/EN-DB9/RJ45-PM
- Driftsspænding
24 V/DC
- Min. driftstemperatur
-40 °C
- Driftstemperatur
-40 °C (min)
- Antal I/O
2
- Dim.
(B x H) 20.3 mm x 71.1 mm
- H
71.1 mm
- Bredde
20.3 mm
- Produc.-delnr.
70114020
- Trådløs opladningsfunktion
Nej
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 2627458 Pepperl+Fuchs 70114020 ICDM-RX/EN-DB9/RJ45-PM Gateway Ethernet/IP Antal I/O: 2 24 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2627458 Pepperl+Fuchs 70114020 ICDM-RX/EN-DB9/RJ45-PM Gateway Ethernet/IP Antal I/O: 2 24 V/DC 1 stk
Beskrivelse
Ethernet/IP 1-port kontrolpanelmontering DB9, interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet), protokol: RAW seriel, interfacetype: Industrial Ethernet, protokol: Ethernet/IP, overførselshastighed: 10/100 Mbit/s, omgivelsestemperatur -40 ... 75 °C (-40... 167 °F), tilslutning: Strømforsyning: Skrueklemme feltbus: 1 x RJ45 ind-/udgange: 1 x DB9, fastgørelse: Indbygning i styretavler
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle data
- UL File Number: E185802
- Parametre for funktionel sikkerhed
- MTBF: 48,4 a
- Visning/betjeningselementer
- Led-indikator: Se vejledning
- Elektriske data
- Driftsspænding: 5... 30 V DC
- Mærkespænding: 24 V/DC
- Interface
- Interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet)
- Fysisk: 1 x DB9
- Protokol: RAW seriel
- Understøttede baud-hastigheder: 300 bit/s til 230 kbit/s.
- Interface 1
- Interfacetype: Industrial Ethernet
- Fysisk: 1 x RJ45
- Protokol: Ethernet/IP
- EKSTRA PROTOKOLLER: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO over TCP), SNMP (MIB-II), TCP/IP- & UDP Socket-Services, Telnet, og TFTP og understøtter IP-Multicast-dataoverførsel
- Overførselshastighed 10/100 Mbit/s.
- Direktivets overensstemmelse
- Elektromagnetisk kompatibilitet
- DIREKTIV 2014/30/EU: EN 55022:2010, AS/NZS CISPR 22; 2009 + A1: 2010 , EN 61000-6-4 , EN 55032
- Overensstemmelse med standarderne
- Elektrisk sikkerhed: CSA C22.2 nr. 60950/CSA C22.2 nr. 60950/UL60950 |
- Fejludsendelse: As/NZS en 55022, FCC afsnit 15, underafsnit B, ICES-003 og CISPR 22
- Støjimmunitet: EN 61000-6-2, en 55024
- Krav til omgivelser
- Omgivelsestemperatur -40 ... 75 °C (-40... 167 °F)
- Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)
- Relativ luftfugtighed: Maks. 95 %
- Indsatshøjde: 0... 3048 m
- Mekaniske data
- Huslængde: 91,4 mm
- Kabinetbredde: 20,3 mm
- Kabinet højde 71,1 mm
- Beskyttelsesklasse: IP20
- Tilslutning: Strømforsyning: Stikbar skrueklemme | feltbus: 1 x RJ45 | ind-/udgange: 1 x DB9
- Materiale
- Kabinet: Rustfrit stål
- Masse: 220 g.
- Konstruktion: El-skabs-modul
- Fastgørelse: Indbygning i styretavle
