Name: Pepperl+Fuchs 70108832 ICE3-8IOL-K45P-RJ45 I/O-modul Industrial Ethernet Antal indgange: 16 x Antal udgange: 8 x Antal I
Brand: Pepperl+Fuchs
SKU: 2627290
Availability: BackOrder

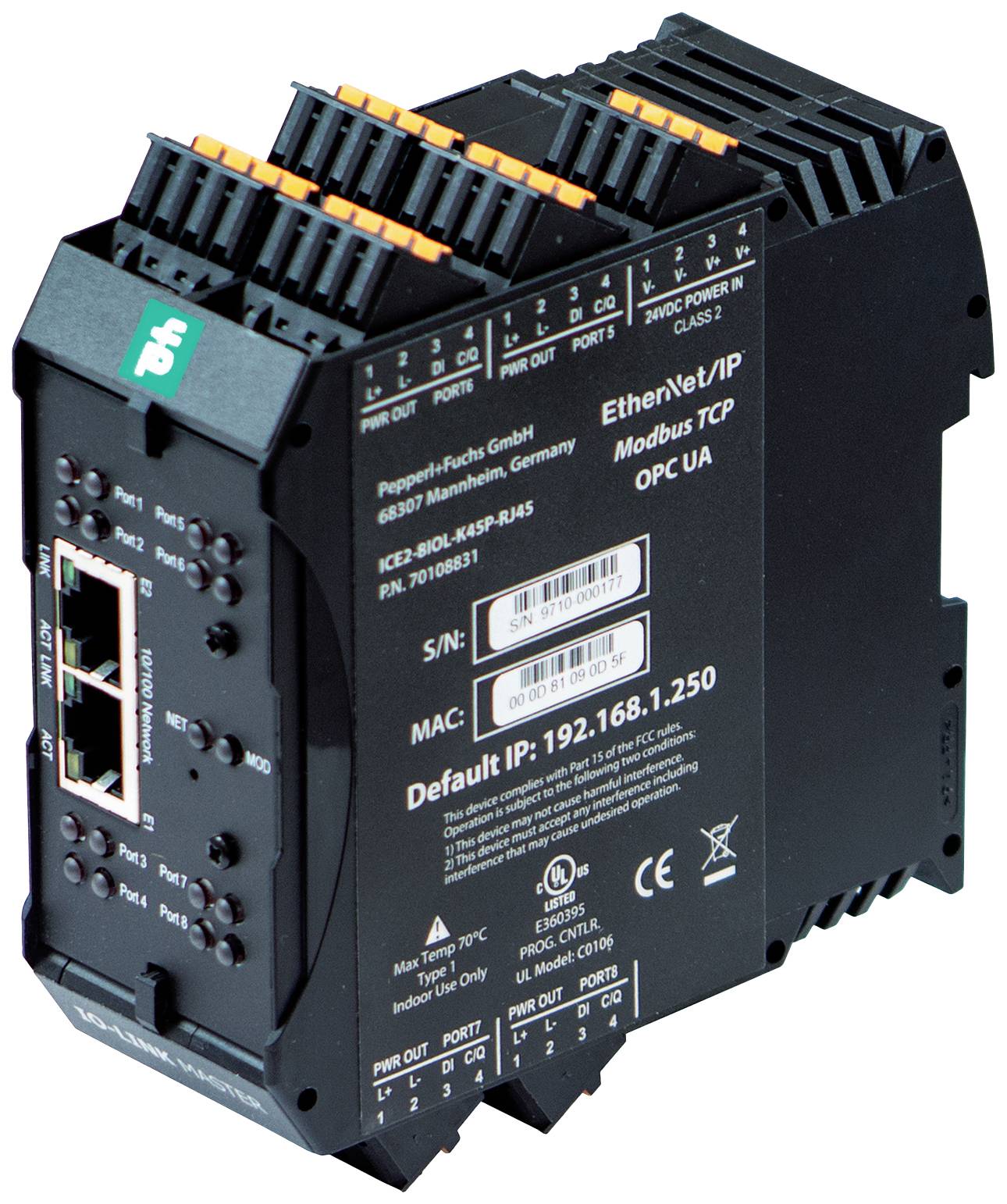

Industrielt styringsmodul med flere Ethernet-porte, primært designet til Modbus TCP, Ethernet/IP og OPC UA-protokoller.

Lignende billede

Datablad (PDF)

Levering man. 16. nov.

Antal

stk.

Total (5.432,00 kr. / stk.r)

5.752,00 kr.

-6 %

5.432,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: I/O-modul

Interfaces: Industrial Ethernet

Type: ICE3-8IOL-K45P-RJ45

Driftsspænding: 24 V/DC

Min. driftstemperatur: -40 °C

Driftstemperatur: -40 °C (min)

Antal I/O: 8

Antal indgange: 16 x

Antal udgange: 8 x

Dim.: (B x H) 45.2 mm x 118.2 mm

H: 118.2 mm

Bredde: 45.2 mm

Produc.-delnr.: 70108832

Trådløs opladningsfunktion: Nej

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2627290 Pepperl+Fuchs 70108832 ICE3-8IOL-K45P-RJ45 I/O-modul Industrial Ethernet Antal indgange: 16 x Antal udgange: 8 x Antal I

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627290 Pepperl+Fuchs 70108832 ICE3-8IOL-K45P-RJ45 I/O-modul Industrial Ethernet Antal indgange: 16 x Antal udgange: 8 x Antal I

Beskrivelse

Profinet IO IO-link-master med 8 ind-/udgange, din-skinne, push-in-stik, interfacetype: Industrial Ethernet, protokol: PROFINET IO + Modbus TCP + OPC UA, overførselshastighed: 10/100 Mbit/s, antal/type: 8 x IO-link Class A (X1 - X8)kan konfigureres som:maks. 8 IO-Link og 8 digitale indgange 16 digitale indgange maks. 8 digitale indgange og 8 digitale udgange kortslutningssikker, omgivelsestemperatur -40... 70 °C (-40... 158 °F), beskyttelsesklasse: IP20, tilslutning: Strømforsyning push-in-stik feltbus RJ45 ind-/udgange push-in-stik, fastgørelse: Din-skinne

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle data
UL File Number: E360395
Visning/betjeningselementer
Led-indikator: Se vejledning
Elektriske data
Driftsspænding: 18... 30 V DC
Generelle oplysninger: Redundant spændingsforsyning
Mærkespænding: 24 V/DC
Mærkestrøm: 3,7 A
Strømforbrug: type. 155 mA
Strømbelastningsevne: Total strøm 3,2 A pr. modul
Interface 1
Interfacetype: Industrial Ethernet
Fysisk: RJ45
Protokol: PROFINET IO med Media redundancy Protocol (MRP) + Modbus TCP + OPC UA + MQTT | Modbus MAX. PDI: 33 gange pr. sekund | OPC UA max. PDI-opdateringshastighed: 20 gange pr. sekund | MQTT maks. PDI-opdateringshastighed 10 gange pr. sekund
Overførselshastighed 10/100 Mbit/s.
Ind-/udgange
Antal/type: 8 x IO-Link Class A (X1 - X8) | kan konfigureres som: | Max. 8 IO-link og 8 digitale indgange | Max. 16 digitale indgange | Max. 8 digitale indgange og 8 digitale udgange | kortslutningssikker
Sensorforsyning: Maks. 200 mA pr. port via L+ (pin 1)
Udgangsstrøm: Maks. 200 mA pr. port via C/Q (PIN 4)
Direktivets overensstemmelse
Elektromagnetisk kompatibilitet
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 61000-6-4
Overensstemmelse med standarderne
Kapslingsklasse: EN 60529
Feltbusstandard: Type 1 iht. IEC 61131-2, en 61131-9
Elektrisk sikkerhed: CSA C22.2 nr. 61010-1-12 / CSA C22.2 nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
Støjemission: EN 61000-6-4, FCC afsnit 15, underafsnit B, ICES-001, AS/NZS CISPR 11
STØJIMMUNITET: EN 61000-6-2 , EN 61131-2 , EN 61131-9
Stødfasthed: EN 60068-2-27
Krav til omgivelser
Omgivelsestemperatur -40 ... 70 °C (-40... 158 °F)
Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)
Relativ luftfugtighed: Maks. 95 %
Indsatshøjde: 0... 2000 m
Stød- og stødsikkerhed: 15 g, 11 ms, halvsinus
Vibrationsfasthed: 5–8 Hz, 3,5 mm fortrængning, 8,4–150 Hz, 1,0 g acceleration
Mekaniske data
Huslængde: 113,6 mm
Kabinetbredde: 45,2 mm
Kabinet højde 118,2 mm
Beskyttelsesklasse: IP20
Tilslutning: Strømforsyning push-in-stik | feltbus RJ45 | ind-/udgange Push-In-stikforbindelse
Materiale
Hus: Polyamid, UL94V-0
Masse: 250 g.
Konstruktion: El-skabs-modul
Fastgørelse: Din-skinne
