Name: Pepperl+Fuchs 70104882 ICDM-RX/MOD-DB9/RJ45-DIN Gateway Modbus gateway Antal indgange: 1 x Antal udgange: 1 x Antal I/O:
Brand: Pepperl+Fuchs
SKU: 2627210
Availability: BackOrder

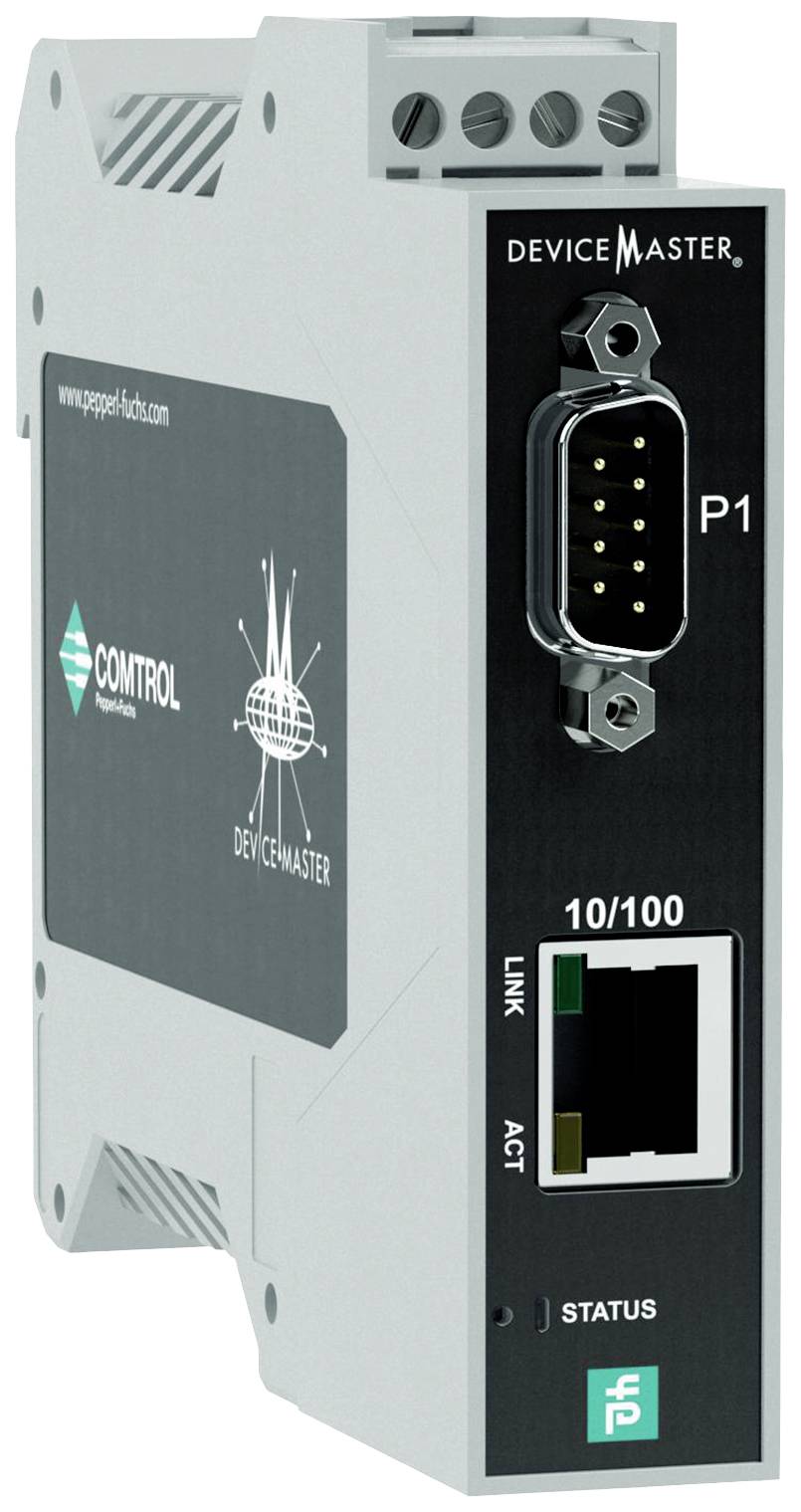

'DeviceMaster' seriel port-til-Ethernet-konverter, model P1. Grå med flere tilslutninger, egnet til industrielle anvendelser.

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 16. dec.

Antal

stk.

Total (3.890,00 kr. / stk.r)

3.890,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Gateway

Interfaces: Modbus gateway

Type: ICDM-RX/MOD-DB9/RJ45-DIN

Driftsspænding: 24 V/DC

Min. driftstemperatur: -40 °C

Driftstemperatur: -40 °C (min)

Antal I/O: 1

Antal indgange: 1 x

Antal udgange: 1 x

Dim.: (B x H) 22.9 mm x 99.1 mm

H: 99.1 mm

Bredde: 22.9 mm

Produc.-delnr.: 70104882

Trådløs opladningsfunktion: Nej

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2627210 Pepperl+Fuchs 70104882 ICDM-RX/MOD-DB9/RJ45-DIN Gateway Modbus gateway Antal indgange: 1 x Antal udgange: 1 x Antal I/O:

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627210 Pepperl+Fuchs 70104882 ICDM-RX/MOD-DB9/RJ45-DIN Gateway Modbus gateway Antal indgange: 1 x Antal udgange: 1 x Antal I/O:

Beskrivelse

Modbus-gateway 1-port din-skinne DB9, interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet), protokol: MODBUS, interfacetype: Industrial Ethernet, protokol: TCP/IP, overførselshastighed: 10/100 Mbit/s, MODBUS omgivelsestemperatur -40 ... 75 °C (-40... 167 °F), tilslutning: Strømforsyning: Skrueklemme feltbus: 1 x RJ45 ind-/udgange: 1 x DB9, fastgørelse: Din-skinne

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle data
UL File Number: E360395
Parametre for funktionel sikkerhed
MTBF: 61,4 a
Visning/betjeningselementer
Led-indikator: Se vejledning
Elektriske data
Driftsspænding: 5... 30 V DC
Generelle oplysninger: Redundant spændingsforsyning
Mærkespænding: 24 V/DC
Interface
Interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet)
Fysisk: 1 x DB9
Protokol: MODBUS
Understøttede baud-hastigheder: 300 bit/s til 230 kbit/s.
Interface 1
Interfacetype: Industrial Ethernet
Fysisk: 1 x RJ45
PROTOKOL: MODBUS TCP/IP
EKSTRA PROTOKOLLER: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO over TCP), SNMP (MIB-II), TCP/IP- & UDP Socket-Services, Telnet, og TFTP og understøtter IP-Multicast-dataoverførsel
Overførselshastighed 10/100 Mbit/s.
Direktivets overensstemmelse
Elektromagnetisk kompatibilitet
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 61000-6-4 , EN 55032
Overensstemmelse med standarderne
Kapslingsklasse: NEMA TS2
Elektrisk sikkerhed: CSA C22.2 nr. 61010-1-12 / CSA C22.2 nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
Støjemission: EN 61000-6-4, en 55032, FCC afsnit 15, underafsnit B, ICES-003, AS/NZS CISPR 32
Støjimmunitet: EN 61000-6-2, en 55024
Krav til omgivelser
Omgivelsestemperatur -40 ... 75 °C (-40... 167 °F)
Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)
Relativ luftfugtighed: Maks. 95 %
Indsatshøjde: 0... 3048 m
Mekaniske data
Huslængde: 114,8 mm
Kabinetbredde: 22,9 mm
Kabinet højde 99,1 mm
Beskyttelsesklasse: IP20
Tilslutning: Strømforsyning: Skrueklemmer | feltbus: 1 x RJ45 | ind-/udgange: 1 x DB9
Materiale
Hus: Polyamid, UL94V-0
Masse: 113,4 g.
Konstruktion: El-skabs-modul
Fastgørelse: Din-skinne
