Name: Pepperl+Fuchs 70104877 ICE2-8IOL-G65L-V1D I/O-modul Ethernet/IP Antal indgange: 16 x Antal udgange: 8 x Antal I/O: 16 24
Brand: Pepperl+Fuchs
SKU: 2627630
Availability: BackOrder

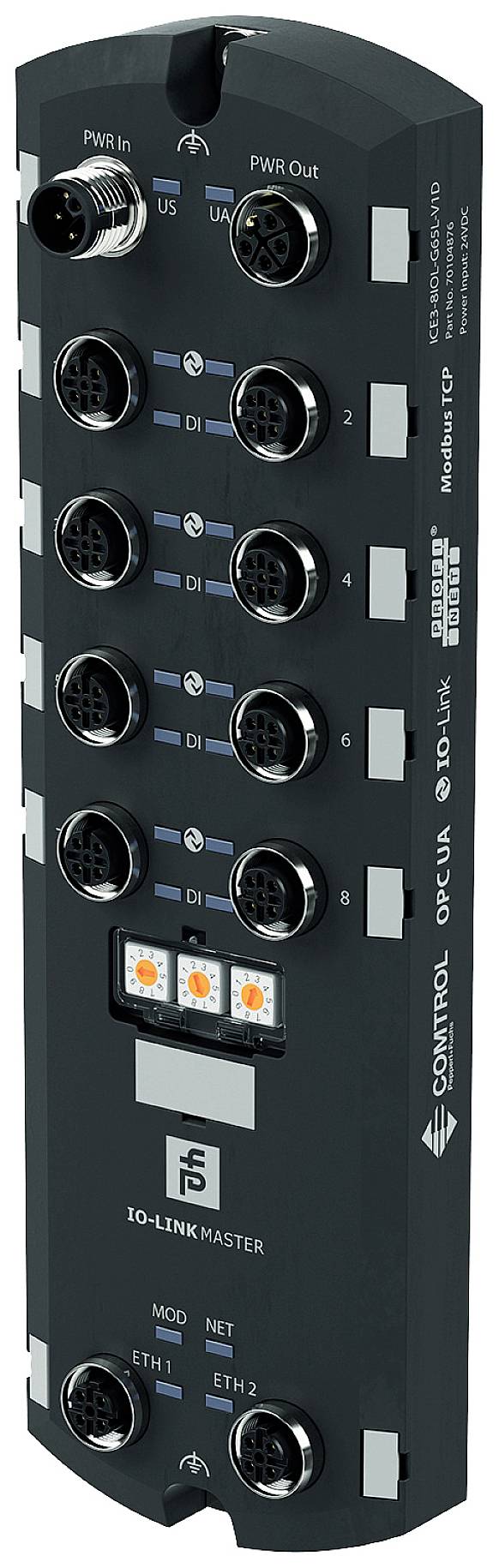

Et IO-Link-mastermodul med flere porte, to Ethernet-porte og LED-indikatorer for driftsstatus.

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 17. dec.

Antal

stk.

Total (7.290,00 kr. / stk.r)

7.290,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: I/O-modul

Interfaces: Ethernet/IP

Type: ICE2-8IOL-G65L-V1D

Driftsspænding: 24 V/DC

Min. driftstemperatur: -25 °C

Driftstemperatur: -25 °C (min)

Antal I/O: 16

Antal indgange: 16 x

Antal udgange: 8 x

Dim.: (B x H) 65 mm x 212 mm

H: 212 mm

Bredde: 65 mm

Produc.-delnr.: 70104877

Trådløs opladningsfunktion: Nej

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2627630 Pepperl+Fuchs 70104877 ICE2-8IOL-G65L-V1D I/O-modul Ethernet/IP Antal indgange: 16 x Antal udgange: 8 x Antal I/O: 16 24

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627630 Pepperl+Fuchs 70104877 ICE2-8IOL-G65L-V1D I/O-modul Ethernet/IP Antal indgange: 16 x Antal udgange: 8 x Antal I/O: 16 24

Beskrivelse

Ethernet/IP IO-link-master med 8 ind-/udgange, interfacetype: Industrial Ethernet, protokol: Ethernet/IP + Modbus TCP + OPC UA, overførselshastighed: 10/100 Mbit/s, antal/type: 8 x IO-Link Class A (X1 - X8) kan konfigureres som:Max. 8 IO-Link og 8 digitale indgange 16 digitale indgange maks. 8 digitale indgange og 8 digitale udgange kortslutningssikker, omgivelsestemperatur -25... 60 °C (-13 ... 140 °F), beskyttelsesklasse: IP67, tilslutning: Strømforsyning M12, L-kodet feltbus M12, D-kodet ind-/udgange M12, A-kodet

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle data
UL File Number: E360395
Visning/betjeningselementer
Led-indikator: Se vejledning
Drejekontakt: Indstilling af IP-adressen
Elektriske data
Driftsspænding: 20... 30 V DC
Mærkespænding: 24 V/DC
Strømforbrug: type. 120 mA
Strømkapacitet: Maks. 2 x 16 A pr. modul | (loop through L-kodet spændingsforsyning) | totalstrøm maks. 6,7 A pr. modul
Galvanisk adskillelse: Mellem US og UA
Interface 1
Interfacetype: Industrial Ethernet
Fysisk: M12, D-kodet
Protokol: Ethernet/IP + Modbus TCP + OPC UA + MQTT | Modbus MAX. PDI: 33 gange pr. sekund | OPC UA max. PDI-opdateringshastighed: 20 gange pr. sekund | MQTT maks. PDI-opdateringshastighed 10 gange pr. sekund
Overførselshastighed 10/100 Mbit/s.
Ind-/udgange
Antal/type: 8 x IO-Link Class A (X1 - X8) | kan konfigureres som: | Max. 8 IO-link og 8 digitale indgange | Max. 16 digitale indgange | Max. 8 digitale indgange og 8 digitale udgange | kortslutningssikker
Sensorforsyning: Port 1: Maks. 1,6 A via L+ (PIN 1) | port 3: Maks. 1 A via L+ (PIN 1) | porte 2 og 4-8: Maks. 500 mA pr. port via L+ (PIN 1)
Udgangsstrøm: Maks. 200 mA pr. port via C/Q (pin4)
Direktivets overensstemmelse
Elektromagnetisk kompatibilitet
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 61000-6-4
Overensstemmelse med standarderne
Kapslingsklasse: EN 60529
Feltbusstandard: Type 1 iht. IEC 61131-2, en 61131-9
Elektrisk sikkerhed: CSA C22.2 nr. 61010-1-12 | UL 61010-1, IEC 61010-2-201
Støjemission: EN 61000-6-4, FCC afsnit 15, underafsnit B, ICES-001, AS/NZS CISPR 11
STØJIMMUNITET: EN 61000-6-2 , EN 61131-2 , EN 61131-9
Stødfasthed: EN 60068-2-27
Krav til omgivelser
Omgivende temperatur: -25... 60 °C (-13 ... 140 °F)
Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)
Relativ luftfugtighed: Maks. 95 %
Indsatshøjde: 0... 2000 m
Stød- og stødsikkerhed: 15 g, 11 ms, halvsinus
Mekaniske data
Huslængde: 29,8 mm
Kabinetbredde: 65 mm
Kabinet højde 212 mm
Kapslingsklasse:IP67
Tilslutning: Strømforsyning M12, L-kodet | feltbus M12, D-kodet | ind-/udgange M12, A-kodet
Materiale
Kabinet: Støbt polyamid 66
Masse: 454 g.
Tilspændingsmoment for befæstigelsesskruer: 8 Nm
Tilspændingsmoment kabelforskruning: 0,6 Nm
Konstruktion: Felthus
