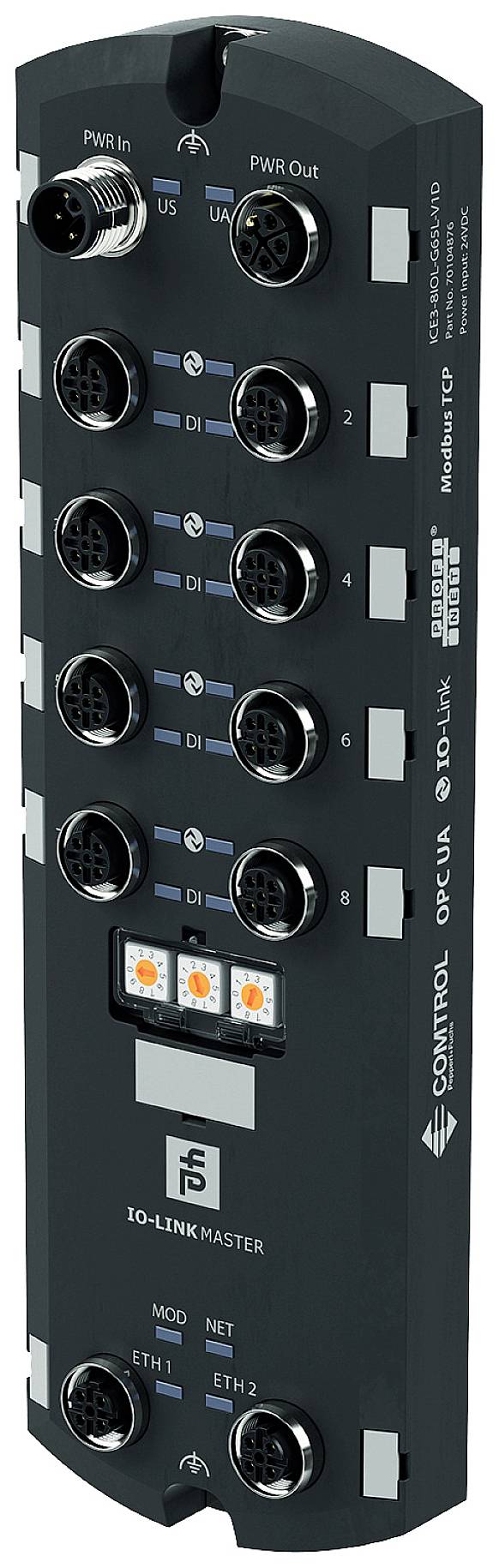

Pepperl+Fuchs 70104876 ICE3-8IOL-G65L-V1D I/O-modul IO-link Antal indgange: 16 x Antal udgange: 8 x Antal I/O: 8 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (5.832,00 kr. / stk.r)
5.832,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
I/O-modul
- Interfaces
IO-link
- Type
ICE3-8IOL-G65L-V1D
- Driftsspænding
24 V/DC
- Min. driftstemperatur
-25 °C
- Driftstemperatur
-25 °C (min)
- Antal I/O
8
- Antal indgange
16 x
- Antal udgange
8 x
- Dim.
(B x H) 65 mm x 212 mm
- H
212 mm
- Bredde
65 mm
- Produc.-delnr.
70104876
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2627629 Pepperl+Fuchs 70104876 ICE3-8IOL-G65L-V1D I/O-modul IO-link Antal indgange: 16 x Antal udgange: 8 x Antal I/O: 8 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2627629 Pepperl+Fuchs 70104876 ICE3-8IOL-G65L-V1D I/O-modul IO-link Antal indgange: 16 x Antal udgange: 8 x Antal I/O: 8 24 V/DC
Beskrivelse
Profinet IO-link-master med 8 ind-/udgange, interfacetype: Industrial Ethernet, protokol: PROFINET IO + Modbus TCP + OPC UA, overførselshastighed: 10/100 Mbit/s, antal/type: 8 x IO-Link Class A (X1 - X8) kan konfigureres som:Max. 8 IO-Link og 8 digitale indgange 16 digitale indgange maks. 8 digitale indgange og 8 digitale udgange kortslutningssikker, omgivelsestemperatur -25... 60 °C (-13 ... 140 °F), beskyttelsesklasse: IP67, tilslutning: Strømforsyning M12, L-kodet feltbus M12, D-kodet ind-/udgange M12, A-kodet
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle data
- UL File Number: E360395
- Visning/betjeningselementer
- Led-indikator: Se vejledning
- Drejekontakt: Indstilling af IP-adressen
- Elektriske data
- Driftsspænding: 20... 30 V DC
- Mærkespænding: 24 V/DC
- Strømforbrug: type. 120 mA
- Strømkapacitet: Maks. 2 x 16 A pr. modul | (loop through L-kodet spændingsforsyning) | totalstrøm maks. 6,7 A pr. modul
- Galvanisk adskillelse: Mellem US og UA
- Interface 1
- Interfacetype: Industrial Ethernet
- Fysisk: M12, D-kodet
- Protokol: PROFINET IO med Media redundancy Protocol (MRP) + Modbus TCP + OPC UA + MQTT | Modbus MAX. PDI: 33 gange pr. sekund | OPC UA max. PDI-opdateringshastighed: 20 gange pr. sekund | MQTT maks. PDI-opdateringshastighed 10 gange pr. sekund
- Overførselshastighed 10/100 Mbit/s.
- Ind-/udgange
- Antal/type: 8 x IO-Link Class A (X1 - X8) | kan konfigureres som: | Max. 8 IO-link og 8 digitale indgange | Max. 16 digitale indgange | Max. 8 digitale indgange og 8 digitale udgange | kortslutningssikker
- Sensorforsyning: Port 1: Maks. 1,6 A via L+ (PIN 1) | port 3: Maks. 1 A via L+ (PIN 1) | porte 2 og 4-8: Maks. 500 mA pr. port via L+ (PIN 1)
- Udgangsstrøm: Maks. 200 mA pr. port via C/Q (pin4)
- Direktivets overensstemmelse
- Elektromagnetisk kompatibilitet
- DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 61000-6-4
- Overensstemmelse med standarderne
- Kapslingsklasse: EN 60529
- Feltbusstandard: Type 1 iht. IEC 61131-2, en 61131-9
- Elektrisk sikkerhed: CSA C22.2 nr. 61010-1-12 | UL 61010-1, IEC 61010-2-201
- Støjemission: EN 61000-6-4, FCC afsnit 15, underafsnit B, ICES-001, AS/NZS CISPR 11
- STØJIMMUNITET: EN 61000-6-2 , EN 61131-2 , EN 61131-9
- Stødfasthed: EN 60068-2-27
- Krav til omgivelser
- Omgivende temperatur: -25... 60 °C (-13 ... 140 °F)
- Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)
- Relativ luftfugtighed: Maks. 95 %
- Indsatshøjde: 0... 2000 m
- Stød- og stødsikkerhed: 15 g, 11 ms, halvsinus
- Mekaniske data
- Huslængde: 29,8 mm
- Kabinetbredde: 65 mm
- Kabinet højde 212 mm
- Kapslingsklasse:IP67
- Tilslutning: Strømforsyning M12, L-kodet | feltbus M12, D-kodet | ind-/udgange M12, A-kodet
- Materiale
- Kabinet: Støbt polyamid 66
- Masse: 454 g.
- Tilspændingsmoment for befæstigelsesskruer: 8 Nm
- Tilspændingsmoment kabelforskruning: 0,6 Nm
- Konstruktion: Felthus
