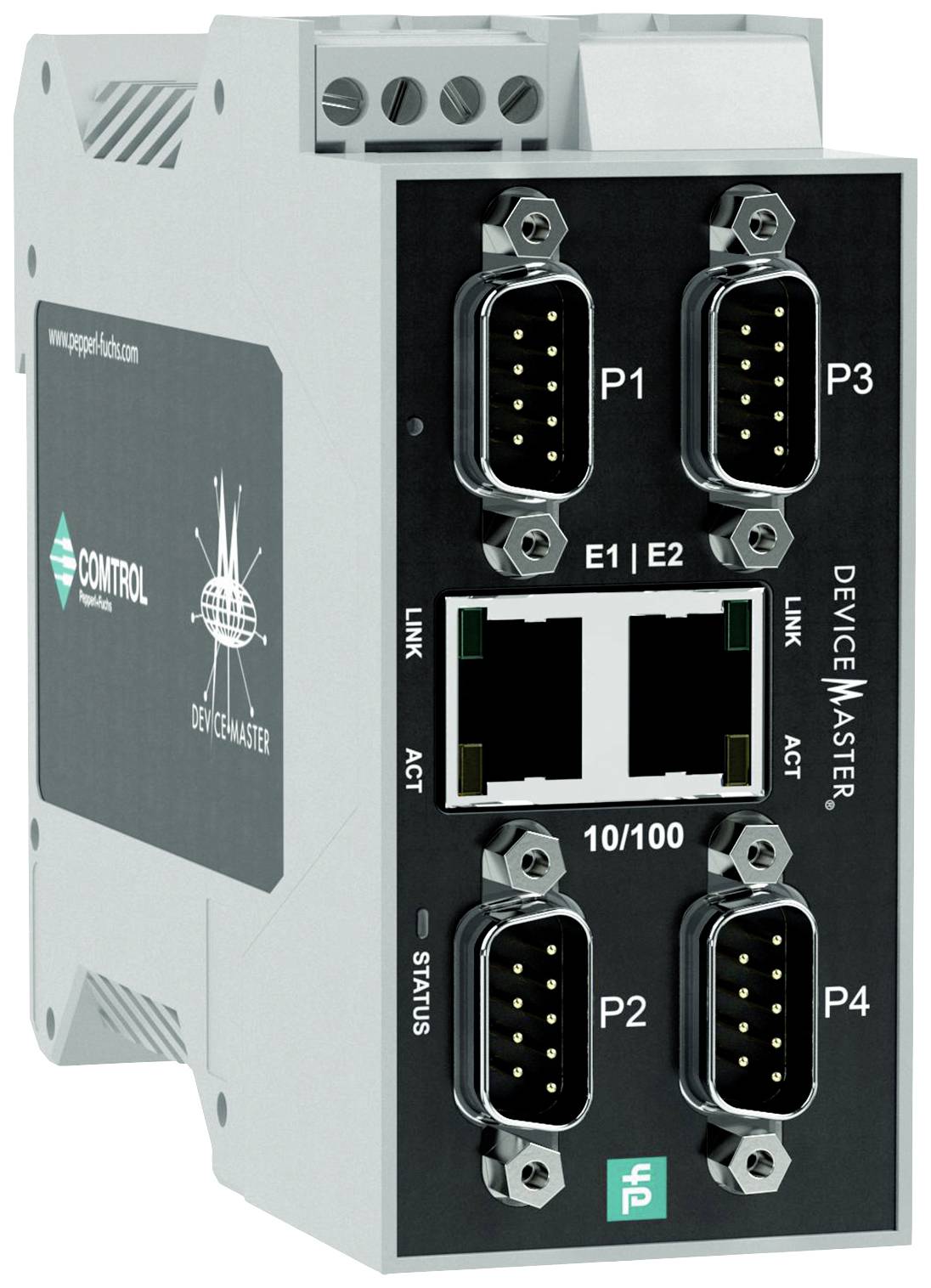

Pepperl+Fuchs 70104875 ICDM-RX/PN-4DB9/2RJ45-DIN Gateway Profinet Antal I/O: 6 24 V/DC 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (7.032,00 kr. / stk.r)
7.032,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
Gateway
- Interfaces
Profinet
- Type
ICDM-RX/PN-4DB9/2RJ45-DIN
- Driftsspænding
24 V/DC
- Min. driftstemperatur
-40 °C
- Driftstemperatur
-40 °C (min)
- Antal I/O
6
- Dim.
(B x H) 45.7 mm x 99.1 mm
- H
99.1 mm
- Bredde
45.7 mm
- Produc.-delnr.
70104875
- Trådløs opladningsfunktion
Nej
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 2627628 Pepperl+Fuchs 70104875 ICDM-RX/PN-4DB9/2RJ45-DIN Gateway Profinet Antal I/O: 6 24 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2627628 Pepperl+Fuchs 70104875 ICDM-RX/PN-4DB9/2RJ45-DIN Gateway Profinet Antal I/O: 6 24 V/DC 1 stk
Beskrivelse
PROFINET IO-gateway 4-ports din-skinne DB9, interfacetype: Via software valgbare interfaces: RS-232 , RS-422 , RS-485 (2- og 4-trådet), protokol: RAW seriel, interfacetype: Industrial Ethernet, protokol: PROFINET IO, overførselshastighed: 10/100 Mbit/s, omgivelsestemperatur -40 ... 75 °C (-40... 167 °F), tilslutning: Strømforsyning: Skrueklemme feltbus: 2 x RJ45 ind-/udgange: 4 x DB9, fastgørelse: Din-skinne
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle data
- UL File Number: E360395
- Parametre for funktionel sikkerhed
- MTBF: 42,3 a
- Visning/betjeningselementer
- Led-indikator: Se vejledning
- Elektriske data
- Driftsspænding: 5... 30 V DC
- Mærkespænding: 24 V/DC
- Interface
- Interfacetype: Interface, der kan vælges via software: RS-232 , RS-422 , RS-485 (2- og 4-trådet)
- Fysisk: 4 x DB9
- Protokol: RAW seriel
- Understøttede baud-hastigheder: 300 bit/s til 230 kbit/s.
- Interface 1
- Interfacetype: Industrial Ethernet
- Fysisk 2 x RJ45
- Protokol: Profinet IO
- EKSTRA PROTOKOLLER: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO over TCP), SNMP (MIB-II), TCP/IP- & UDP Socket-Services, Telnet, og TFTP og understøtter IP-Multicast-dataoverførsel
- Overførselshastighed 10/100 Mbit/s.
- Direktivets overensstemmelse
- Elektromagnetisk kompatibilitet
- DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 61000-6-4 , EN 55032
- Overensstemmelse med standarderne
- Kapslingsklasse: NEMA TS2
- Elektrisk sikkerhed: CSA C22.2 nr. 61010-1-12 / CSA C22.2 nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
- Støjemission: EN 61000-6-4, en 55032, FCC afsnit 15, underafsnit B, ICES-003, AS/NZS CISPR 32
- Støjimmunitet: EN 61000-6-2, en 55024
- Krav til omgivelser
- Omgivelsestemperatur -40 ... 75 °C (-40... 167 °F)
- Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)
- Relativ luftfugtighed: Maks. 95 %
- Indsatshøjde: 0... 3048 m
- Mekaniske data
- Huslængde: 116,8 mm
- Kabinetbredde: 45,7 mm
- Kabinet højde 99,1 mm
- Beskyttelsesklasse: IP20
- Tilslutning: Strømforsyning: Skrueklemmer | feltbus: 2 x RJ45 | ind-/udgange: 4 x DB9
- Materiale
- Hus: Polyamid, UL94V-0
- Masse: 204 g.
- Konstruktion: El-skabs-modul
- Fastgørelse: Din-skinne
