Name: Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D I/O-modul Industrial Ethernet Antal indgange: 12 x Antal udgange: 8 x Antal I/
Brand: Pepperl+Fuchs
SKU: 2627561
Availability: BackOrder

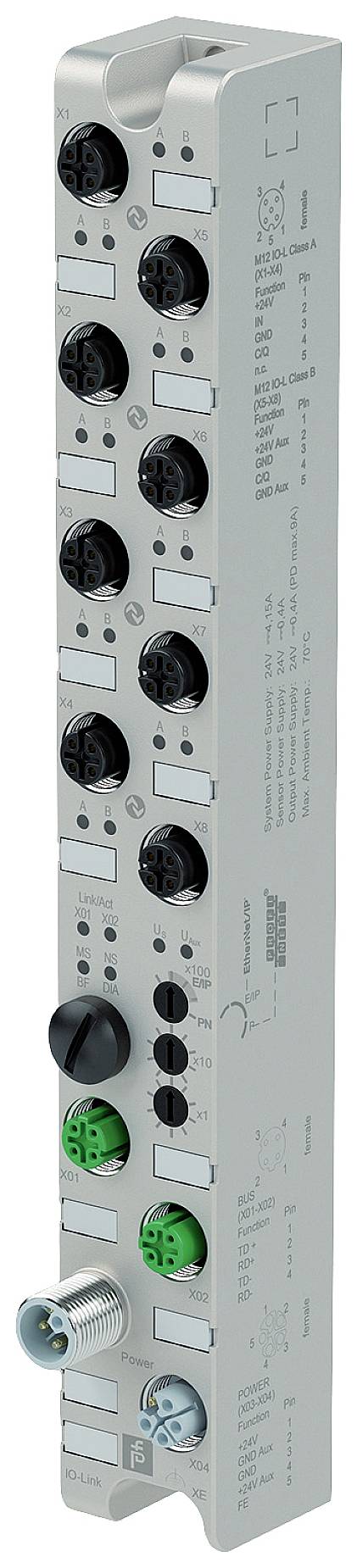

Industriel tilslutningsliste med otte runde, sorte tilslutninger, to grønne stik og en metallisk tilslutning i bunden.

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (5.490,00 kr. / stk.r)

5.490,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: I/O-modul

Interfaces: Industrial Ethernet

Type: ICE1-8IOL-G30L-V1D

Driftsspænding: 24 V/DC

Min. driftstemperatur: -20 °C

Driftstemperatur: -20 °C (min)

Antal I/O: 12

Antal indgange: 12 x

Antal udgange: 8 x

Dim.: (B x H) 30 mm x 225 mm

H: 225 mm

Bredde: 30 mm

Produc.-delnr.: 70101643

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2627561 Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D I/O-modul Industrial Ethernet Antal indgange: 12 x Antal udgange: 8 x Antal I/

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627561 Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D I/O-modul Industrial Ethernet Antal indgange: 12 x Antal udgange: 8 x Antal I/

Beskrivelse

Protokol: PROFINET IO med Media redundancy Protocol (MRP) Ethernet/IP med Device-Level-ring (DLR), antal/type: 4 x IO-link Class A (X1 - X4) 4 x IO-Link Class B (X5 - X8) kan konfigureres som: maks. 8 IO-Link og 4 digitale indgange max. 12 digitale indgange max. 8 digitale udgange og 4 digitale indgange kortslutningssikker

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle data
UL File Number: E223772
Visning/betjeningselementer
Led-indikator: Se vejledning
Drejekontakt: Indstilling af feltbus-protokollen
Elektriske data
Driftsspænding: 18... 30 V.
Mærkespænding: 24 V/DC
Strømforbrug: type. 180 mA
Strømkapacitet: Maks. 2 x 16 A pr. modul | (loop through L-kodet spændingsforsyning) | totalstrøm maks. 9 A pr. modul
Galvanisk adskillelse: Mellem US og ULinterface 1
Interfacetype: Industrial Ethernet
Fysisk: M12, D-kodet
Protokol: PROFINET IO med Media redundancy Protocol (MRP) | Ethernet/IP med Device-Level-ring (DLR)
Overførselshastighed 10/100 Mbit/s.
Ind-/udgange
Antal/type: 4 x IO-Link Class A (X1 - X4) | 4 x IO-Link Class B (X5 - X8) | kan konfigureres som: | maks. 8 IO-link og 4 digitale indgange | maks. 12 digitale indgange | maks. 8 digitale udgange og 4 digitale indgange | kortslutningssikker
Sensorforsyning: Maks. 500 mA pr. port (X1 - X8) via L+ (pin 1)
Udgangsstrøm: Maks. 500 mA pr. port (X1 - X8) via C/Q (PIN 4) | desuden max. 2 A pr. port (X5 - X8) via Uaux ( PIN 2)
Direktivets overensstemmelse
Elektromagnetisk kompatibilitet
DIREKTIV 2014/30/EU: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Overensstemmelse med standarderne
Kapslingsklasse: EN 60529:2000
Feltbusstandard: Type 1 iht. EN 61131-2
Støjudsendelse: EN 61000-6-4:2007+A1:2011
Støjimmunitet: EN 61000-6-2:2005
Stødfasthed: EN 61131-2:2004
Krav til omgivelser
Omgivelsestemperatur -20 70 °C (-4... 158 °F)
Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)
Koldstarttemperatur: -40 °C (-40 °F)
Relativ luftfugtighed: Maks. 95 %
Indsatshøjde: 0... 2000 m
Stød- og stødsikkerhed: 50 g, 11 ms, alle aksler
Vibrationsfasthed: 15 g ved 5 - 500 Hz
Tilsmudsningsgrad: 3
Mekaniske data
Kontaktelementer: PA
Huslængde: 33,4 mm
Kabinetbredde: 30 mm
Kabinet højde 225 mm
BESKYTTELSESKLASSE: IP65/IP67/IP69K
Tilslutning: Strømforsyning M12, L-kodet | feltbus M12, D-kodet | ind-/udgange M12, A-kodet
Materiale
Kontakter: CuSn, forgyldt | CuNi, forgyldt
Hus: Trykstøbegods af zink
Pakning: FKM
Masse: 480 g.
Tilspændingsmoment for befæstigelsesskruer: 1 Nm
Tilspændingsmoment kabelforskruning: Maks. 0,5 Nm
Konstruktion: Felthus
Klemboltenes tilspændingsmoment: 0,5 Nm
