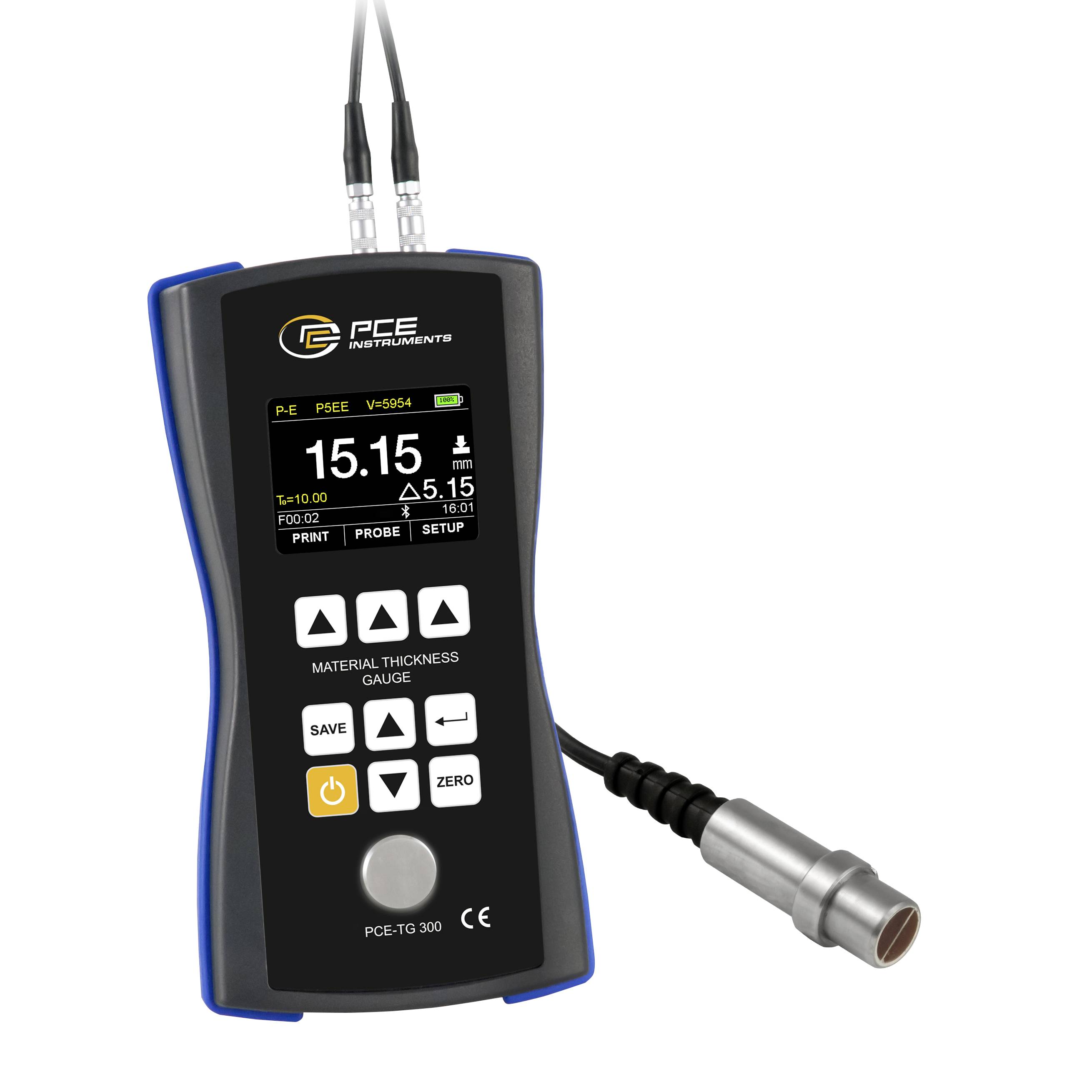

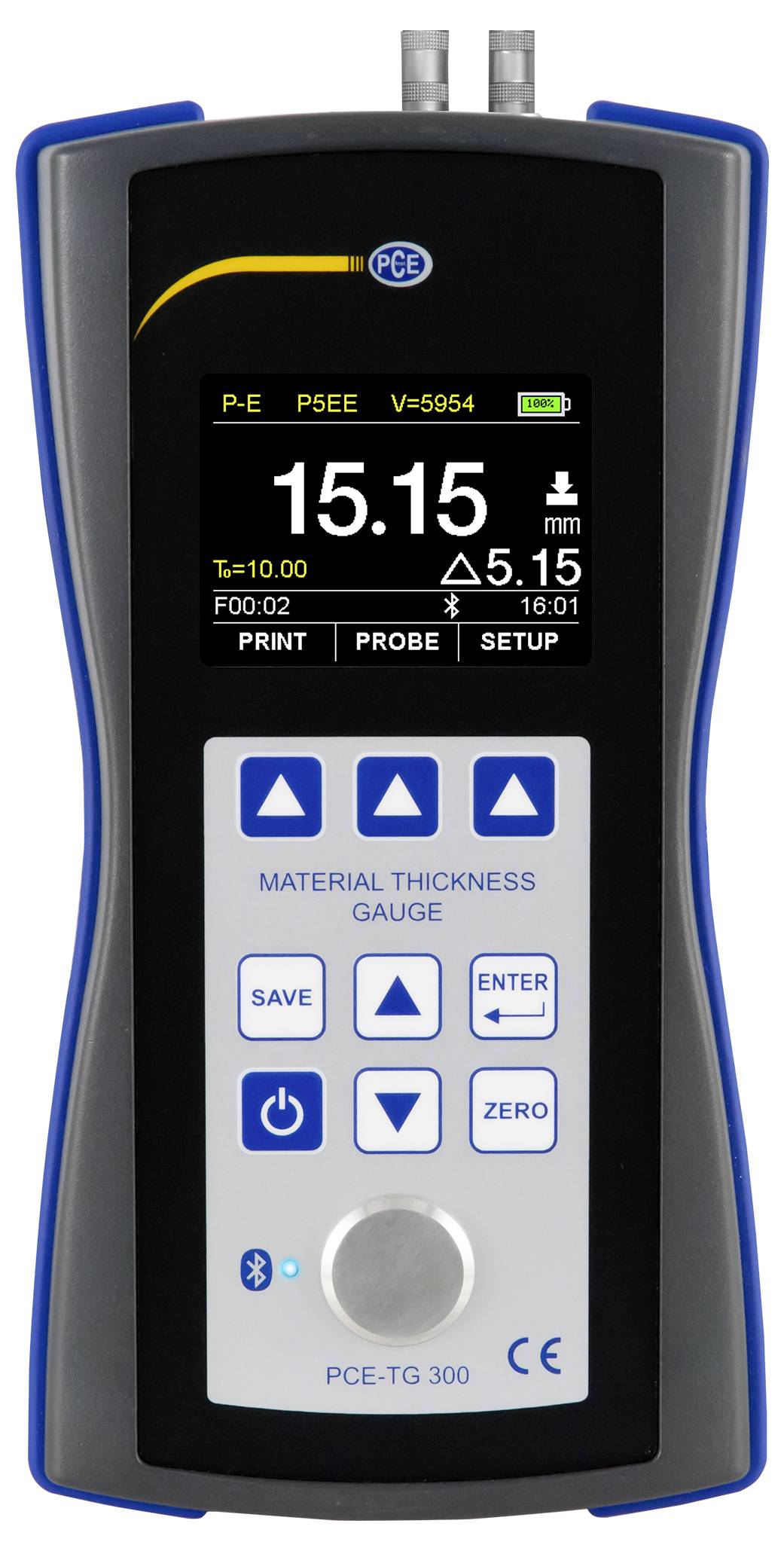

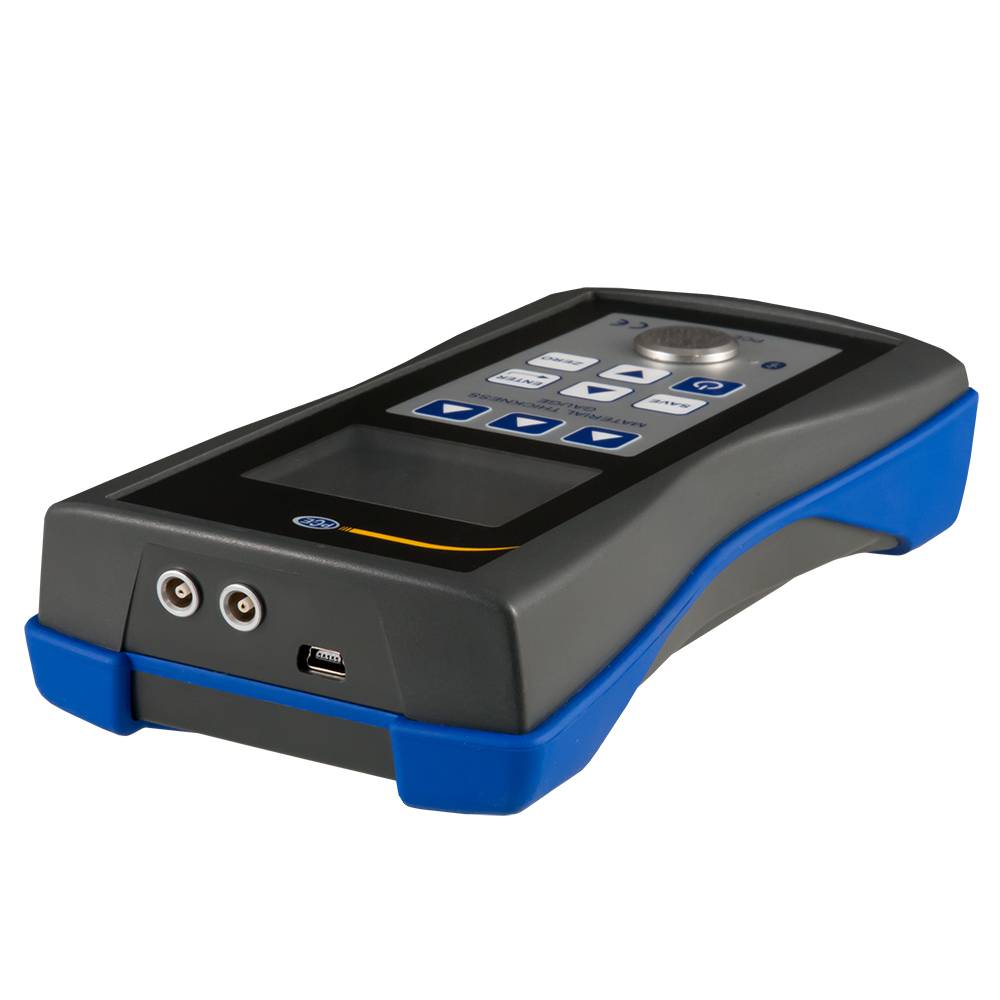

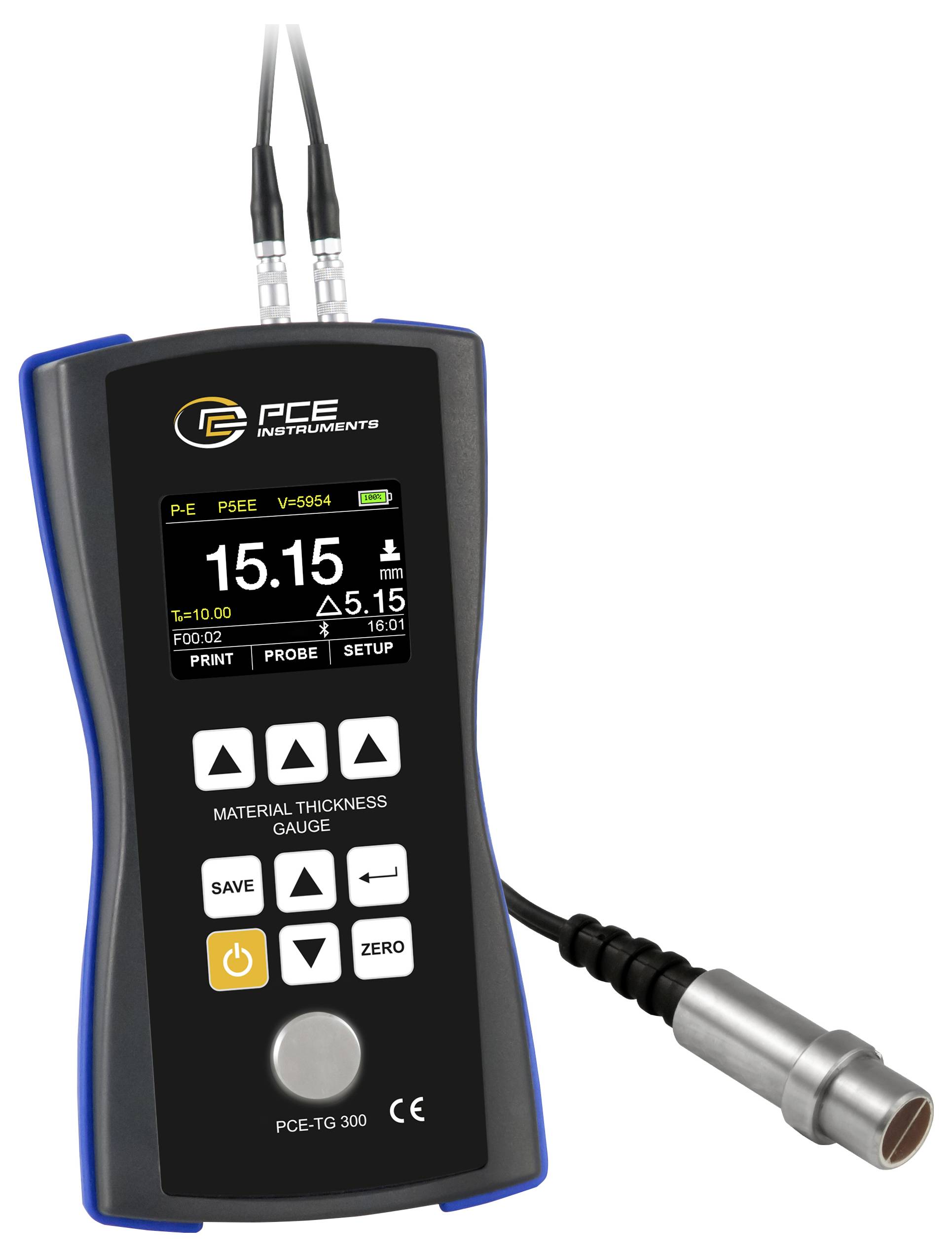

PCE Instruments PCE-TG 300-NO5 Måleapparat til materialetykkelse 1 - 600 mm

Ultralyds ECHO-materialetykkelsesmåler fra PCE Instruments egner sig til måling af vægtykkelse af homogene materialer som metaller, plast, glas eller harpikser ved hjælp af ultralyd i et måleområde på 0,65 … 600 mm. Med en maksimal opløsning på 0,001 mm kan selv meget små forskelle på vægtykkelser måles. For at kunne foretage en præcis måling skal den korrekte lydhastighed for det målte materiale i ultralyd ECHO-ECHO-materialetykkelsesmåler indstilles på forhånd. Med PCE-TG 300-NO5 materialefugtmåler kan lydhastigheden varieres i trin på 1 m/s, derudover er en flerpunktskalibrering også mulig. Hvis materialets lydhastighed ikke er kendt, kan denne også bestemmes ved hjælp af Echo-Echo-materialetykkelsesmåleren. Ved kendskab til emnets tykkelse skal disse indlæses i materialetykkelsesmåleren. Ultralyd Echo Materialetykkelsesmåler PCE-TG 300-NO5 anvendelse 1.når ultralydssensoren er placeret på emnet, vises materialets lydhastighed direkte. Måleværdierne vises på et stort LCD farvedisplay, og det er muligt at navigere via hurtigvalgstaster. Måleværdierne kan gemmes på ECHO-Echo-Echo-vægtykkelsesapparatets interne hukommelse. Til analyse kan disse data enten analyseres med den valgfrit tilgængelige PC-software eller udskrives direkte via Bluetooth med en printer. Echo-Echo-vægtykkelsesmålerens funktionalitet udvides via valgfrit tilgængelige sonder. Sonder med 2,5 MHz, 5 MHz og 7 MHz og forskellige diametre er tilgængelige, og ud over homogene standardmaterialer kan man således måle både stærkt dæmpende materialer som støbejern eller plast og tynde komponenter.Måleprincip ultralyd materialetykkelsesmålingDen menneskelige hørelse kan registrere lydfrekvenser på op til 16 kHz, frekvenser over denne grænse kan ikke høres af mennesker og betegnes som ultralyd. Denne ultralyd anvendes i industrien inden for forskellige områder som for eksempel ved svejsning, ved rengøring, ved ikke-destruktiv fejlprøvning (NDT) eller ved måling af materiale. Ultralyd absorberes, reflekteres, spredes eller transoptages alt efter materialet. Ultralyd Echo Materialetykkelsesmåler PCE-TG 300-NO5 anvendelse 1.Materialetykkelsesmålingen ved hjælp af ultralyd egner sig især til alle lydledende materialer med homogen struktur, hvor der kun optræder få strøs- og reflektionseffekter. Metalliske materialer som stål er ideal for eksempel, da mikrostrukturen inden for materialet ultralydbølger meget nemt leder, hvorved høj indtrængningsdybde og klare reflektionsmos dannes på grnflader.De vigtigste parametre i forhold til materialet er lydhastigheden og lydudsvagningen. Ved lyddæmpning skelnes der mellem lydabsorption og støjspredning. Lydabsorptionen opnås ved at omdanne lydenergien til andre energiformer, f.eks. Varme. På denne måde reduceres styrken af det nettorignal, der opnås ved måling af materialetykkelsen, med kortere levetid i materialet. Da absorbansen afhænger af prøvningshovedets frekvens, kan absorbansen mindskes, f.eks. ved at testsekvensen reduceres, hvorved der er mulighed for højere indtrængningsdybder. Lyddæmpningen skyldes strømvirkningen ved elementets korngrænser. Også her øges lydspredningen ved at øge testsekvensen, og den er endda uforholdsmæssigt stor i forhold til absorbansen. Ved måling af materialetykkelser af stærkt lydsvagere materialer som f.eks. plast eller støbejern kan man til dels opnå bedre resultater ved at nedsætte testsekvensen.Ved måling af materialetykkelser med ultralyd bliver impedans eller lydabsorption og lydhastigheder fra forskellige materialer udnyttet. Jo større forskellene i impedans eller også akustiske modstande mellem tilstødende materialer er, desto klarere kan der findes refleksioner af ultralyd. Luft har f.eks. en stærkt dæmpende egenskab i forhold til ultralyd, så der opstår stærke reflekser ved grænseflader mellem metaller og luft. Denne effekt anvendes ved måling af materialetykkelser til at registrere vægtykkelser. Samtidig sørger denne effekt også for, at der skal påføres koblingsgelen mellem sonde og emne for at bygge bro over luftspalten, som uden kontrakt mellem koblingsgl ville forhindre transmission af ultralyd fra sonden til arbejdsemnet.Ultralyds Echo-Echo måling af materialetykkelserVed ultralyd ECHO-ECHO-materialetykkelsesmåling analyseres flere ekko. Denne metode til måling af materialetykkelser egner sig især til belagte emner. Hvis ultralydssensoren placeres på det overfladebehandlede emne, bliver belægningen med henblik på pulsekECHO-måling indberegnet til materialetykkelse. Der opstår en fejl som følge af forskelle i lydhastigheder mellem overfladebehandlingsmateriale og grundmateriale. For et plastbeklædt stålværk varierer lydhastigheden mellem 3000 … 4000 m/s. Hvis lydhastigheden i måleinstrumentet indstilles til stål, måles overbelægningen med en forkert lydhastighed ved måling af den samlede materialestyrke, was der fejlagtigt resultat. Desuden er det ved måling af materialetykkelsen for det meste ikke målet at måle tykkelsen af en belægning - til dette formål anvender man måling af lagtykkelser, men bærematerialets tykkelse. Ved hjælp af ultralydstykkelsesapparatets ECHO-funktion fratrækkes coatingstyrken i den samlede materialetykkelse. Således kan ultralyd ECHO-ECHO-materialetykkelsesmåler måle tykkelsen på et overfladebehandlet emne, uden at coatingstyrken beregnes med i det samlede resultat.Ultralydssensorer til materialetykkelsesmålingI forbindelse med måling af materialetykkelser spiller navnlig materialemastestrukturen for det undersøgte materiale en vigtig rolle i forbindelse med sensorvalget. Som allerede beskrevet fungerer måling af materialetykkelser så meget desto bedre, jo mere homogene materialet er. Metalgitter-strukturer er ideal, da ultralydbølger ledes gennem materialet uden store spredningstab. Ved støbematerialer som for eksempel Støbejern er normalt meget større tab af strøning på grund af grafitaflejringer. Derved er energien fra ultralydbølger større, hvorved indtrængningsdybde reduceres. Ved meget inhomogene fabriksmøder, som for eksempel GFK eller CFK er vægstikmåling med en materialetykkelsesmåler meget vanskelig eller ofte ikke mulig.For at imødegå denne problematik har ultralydsekkoprejningsmåleren PCE Instruments mulighed for at vælge forskellige sensorer. I den forbindelse betragtes som grundreglen, jo mere homogent materialet er, jo dybere bør ultralyd være sondefrekvensen. Jo tyndere materialetykkelser, og jo mere præcis målingen skal være, desto højere bør sondefrekvensen vælges. Til tyndtvægtige emner ville f.eks. 7 MHz ultralydssensoren være egnet. 2,5 MHz for støbte materialer og plast skal vælges. Som standard leveres ultralydsapparatet til måling af materialetykkelser med 5 MHz E-E sensor. Med 5 MHz imødekommer man relativt mange anvendelser, når det som beskrevet ovenfor bliver mere krævende i et specielt område, giver det mening at skifte sonde. E-E-funktionen muliggør desuden måling af vægtykkelser gennem belægninger. De andre sonder har ikke denne funktion.UltralydsEcho-Echo-materialetykkelsesmåleren er også egnet til anvendelser i høje temperaturer. Til anvendelser med høje overfladetemperaturer på op til 300 °C kan der anvendes en højtemperatursensor med 5 MHz. Man skal være opmærksom på, at der kræves en speciel koblingsgel, som kan modstå de relevante temperaturer. Desuden skal man være opmærksom på, at lydhastigheder er temperaturafhængige. Ved højere temperaturer skal det kontrolleres med større nøjagtighed, hvor store variationer i lydhastigheden som følge af temperaturændringer er. Ved stål reduceres lydhastigheden med ca. 1% ved en temperaturstigning på ca. 50 °C. Ved en 300°C varm overflade kan der således opstå måleafvigelser på nogle få tiendedele millimeter, når der i materielapparatet indtastes en lydhastighed, som for det pågældende materiale egentlig kun gælder ved temperaturer på ca. 20°C.
