Name: PCE Instruments PCE-GPA 62 Trefaset strømkvalitetsanalysator 3-faset Med loggerfunktion
Brand: PCE Instruments
SKU: 2452449
Availability: BackOrder

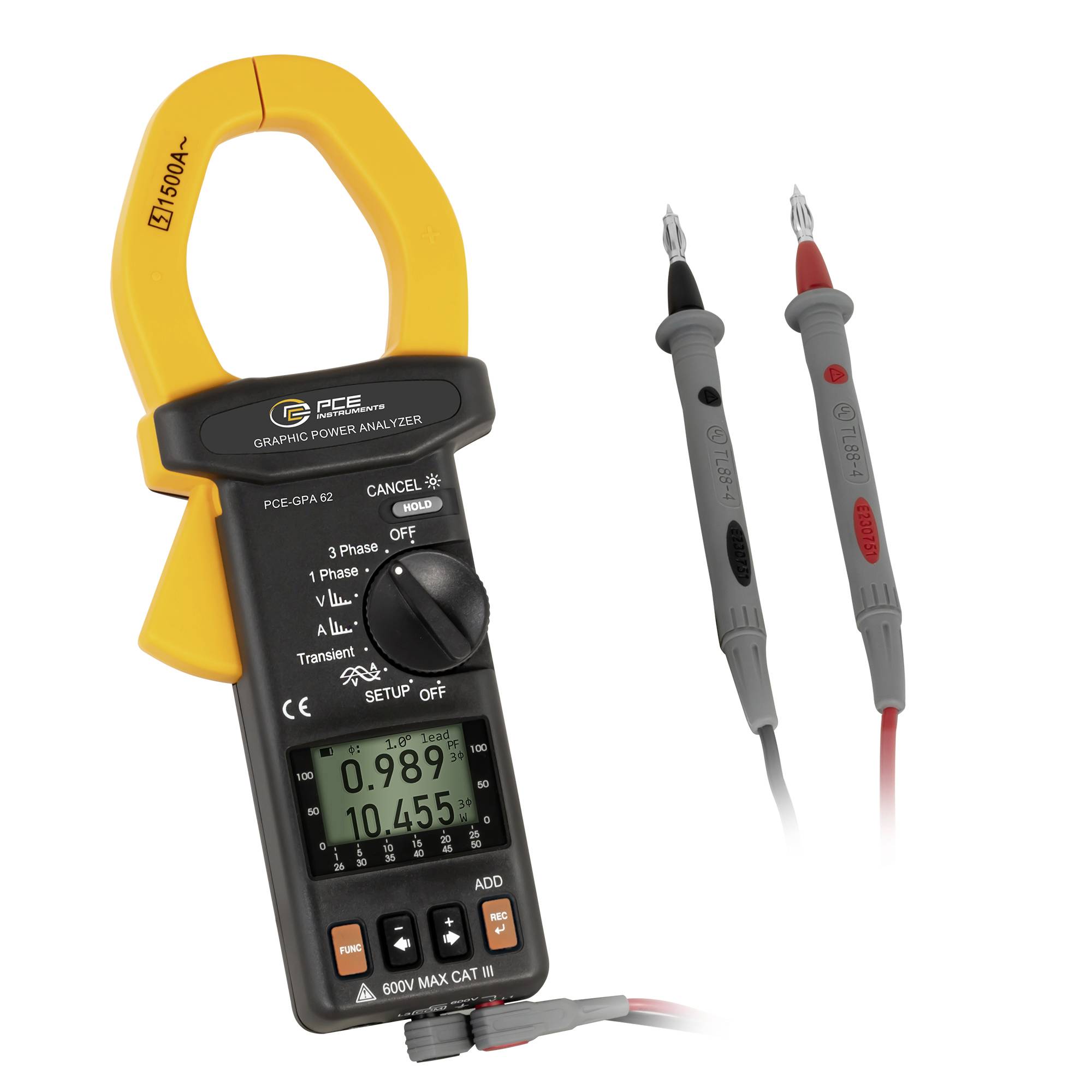

Strømmålertang grafisk strømanalysator med display og to testledninger på hvid baggrund.

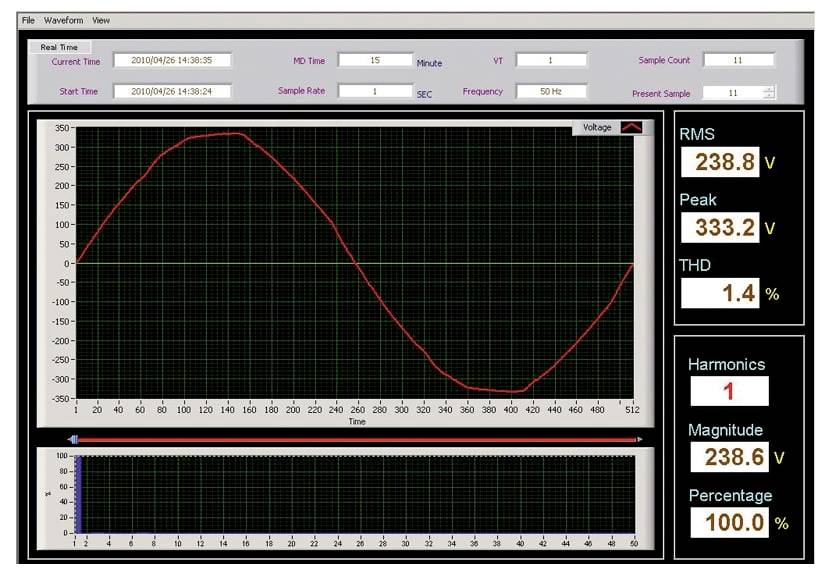

Strømbeskaffenhedsanalysators bølgeformvisning, der viser en rød spændingssinusbølge over tid, med RMS 238,8 V, top 333,2 V, THD 1,4%, og harmoniktal 1.

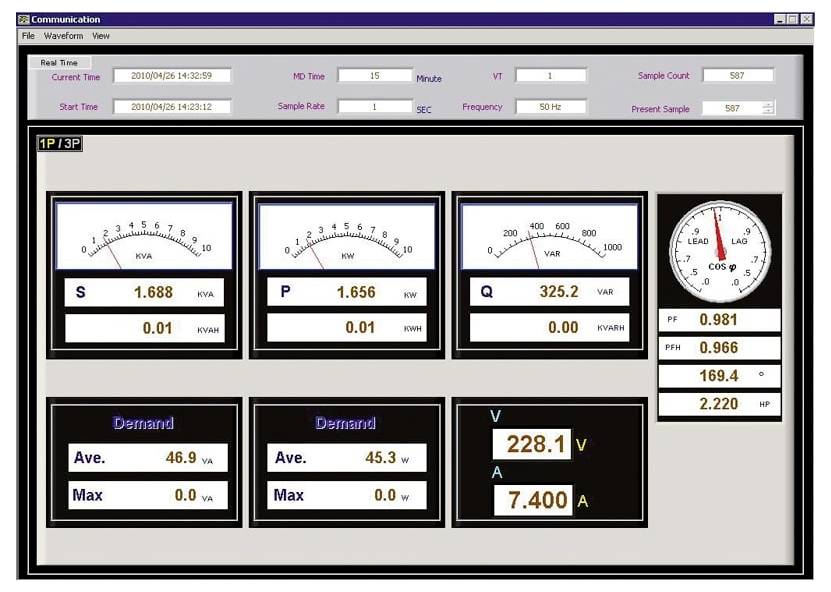

Strømovervågningsdashboard, der viser realtids elektriske aflæsninger: tilsyneladende effekt 1.688 kVA, aktiv effekt 1.656 kW, reaktiv effekt 325,2 VAR, spænding 228,1 V, strøm 7.400 A og effektfaktor 0.981.

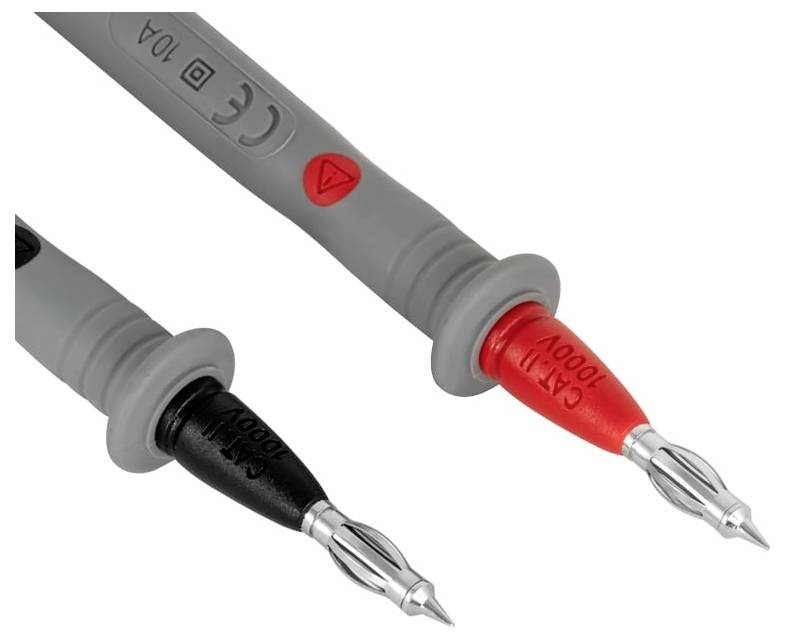

Nærbillede af to isolerede testsondeledninger, rød og sort, med spidse metaltupper og spændingsvurderingsmærker på grå håndtag.

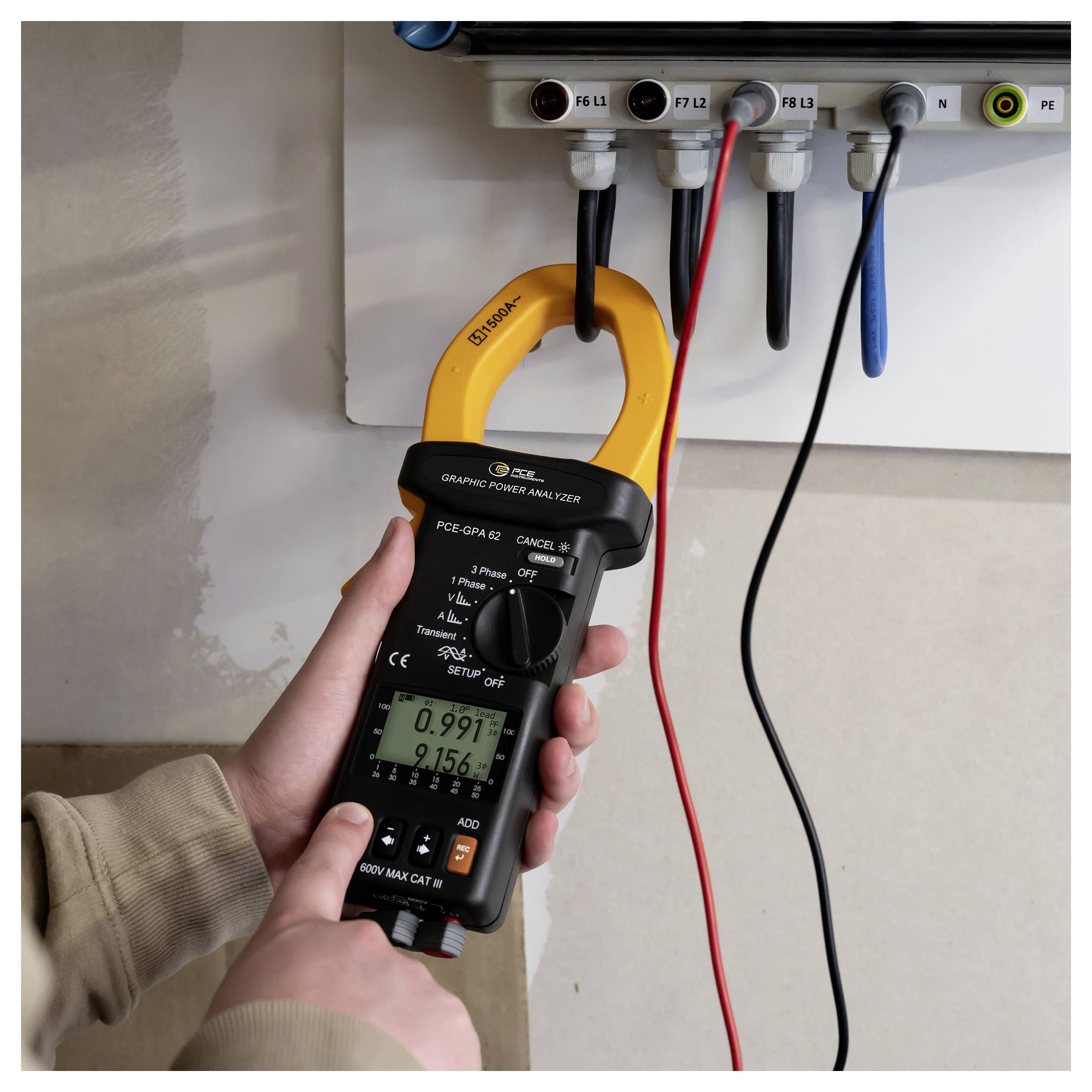

En hånd holder en strømanalysator med klemme, der måler elektrisk strøm i et panel med farvede ledninger og mærkede terminaler.

1/5

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

8 stk.

Antal

stk.

Total (7.790,00 kr. / stk.r)

7.790,00 kr.

inkl. moms

Gratis fragt

Kun 8 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Net-analyseudstyr

Realtidsovervågning
Optagelse og spændings-/ strømmåling (ægte-effektiv)
Måler effektfaktor og fasevinkel
Frekvens, energi, nettoeffekt, skineffekt og blindeffekt (1-faset eller 3-faset)
Symmetriske net

Tekniske specifikationer

Spændingsmåling 4,0... 600,0 V Sand effektivværdi Nøjagtighed ±0,5 % af målw. ±5 dgts Opløsning 0,1 V Spændingsspidser ( > 10 V) 50 Hz - 60 Hz Nøjagtighed ±5 % ±50 dgts Strømmåling 4,0... 1500,0 A sand effektivværdi Nøjagtighed ±1 % af målw. ±5 dgts Opløsning 0,01 A. Strømspidser ( > 20 A) 50 Hz - 60 Hz Nøjagtighed ±5 % ±50 dgts Aktiv effekt P 10 W ... 9999 kW i 5 måleområder Nøjagtighed ±1 % af målw. +20 dgts ( > 20 V og > 20 A) ±2 % af målw. +40 dgts (< 20 V,< 20 A) Opløsning 0,1 W... 1 kW afhængigt af måleområde Skineffekt S 10 VA... 9999 kVA i 5 måleområder nøjagtighed ±1 % af målw. +20 dgts ( > 20 V og > 20 A) ±2 % af målw. +40 dgts (< 20 V,< 20 A) Opløsning 0,1 VA... 1 kVA afhængigt af måleområde Reaktiv effekt Q 10 var ... 9999 KVAR nøjagtighed i 5 måleområder ±1 % af målw. +20 dgts ( > 20 V og > 20 A) ±2 % af målw. +40 dgts (< 20 V,< 20 A) Opløsning 0,1 var... 1 kVAR afhængigt af måleområde Effektfaktor PF 0,000... 1,000 Nøjagtighed ±0,04 ( > 20 V og > 20 A), ±0,1 (> 20 V og < 20 A) Opløsning 0,001 Fasevinkel: -180 °. +180 ° Nøjagtighed ±1° Opløsning 0,1 Fasevinkel 0°... +360 ° Nøjagtighed ±1° Opløsning 0,1 Frekvensmåling (U > 50V) 46... 65 Hz Nøjagtighed ±0,3 Hz Opløsning 0,1 Hz Effektivt arbejde 0... 999.999 kWh Nøjagtighed ±1 % af målw. Opløsning +20 dgts Skinarbejde 0... 999.999 kilAh Nøjagtighed ±1 % af målw. Opløsning +20 dgts Blindarbejde 0... 999.999 kVARh Nøjagtighed ±1 % af målw. Opløsning +20 dgts Harmoniske svingninger i spændingen (relativt) 1 - 20th Nøjagtighed ±2 % Opløsning 0,1 % 50 - 60Hz > 80 V AC 21 - 50th Nøjagtighed ±4 % af målw. ±2 % Opløsning: 0,1 % Oversvingninger i spændingen (absolut) 1 - 20th Nøjagtighed ±2 % ±0,5 V. Opløsning 0,1 V 50 - 60Hz > 80 V AC 21 - 50th Nøjagtighed ±4 % af målw. ±0,5 V. Opløsning 0,1 V Oversvingninger i elforsyningen (relativt) 1 - 20 Nøjagtighed ±2 % Opløsning 0,1 % 50 - 60Hz > 20 A 21 - 50th Nøjagtighed ±4 % af målw. ±2 % Opløsning: 0,1 % Oversvingninger i strømmen (absolut) 1-20th Nøjagtighed ±2 % af målw. ±0,4 A. Opløsning 0,1 A 50 - 60Hz > 20 A 21 - 50th Nøjagtighed ±4 % af målw. ±0,4 A. Opløsning 0,1 A. Samlet harmonisk forvrængning (THD-F) 0,0-20% Nøjagtighed 2 % Opløsning 0,1 % 50 - 60 Hz > 80 V og > 20 A 20,1 - 100 % Nøjagtighed ±6 % af målw. ± 1% Opløsning 0,1 % 50 - 60 Hz > 80 V og > 20 A 100,1 - 999,9 % Nøjagtighed ±10 % af målw. ± 1% Opløsning: 0,1 % Strømtangsåbning maks. 55 mm Automatisk områdevalg til overskrivisning "OL" = Overload Datahukommelse 50.000 datasæt Interface: USB Software egnet til Windows2000, ME, XP... Display grafik-display, 128 x 64 LCD med belysning Forsyning 2 x 1,5 V type AA energiforbrug ca. 10 mA Mål 271 x 112 x 46 mm Vægt 650 g Inklusive batterier Omgivelsesbetingelser maks. 85 % Relativ fugtighed / -10 °C... +50 °C Beskyttelsesklasse / standardisering Cat III 600 V/en 61010-2-032

Produkttype: Trefaset strømkvalitetsanalysator

Målekategori: CAT III 600 V

Fasegenkendelse: Ja

: Fabriksstandard

Dim.: (L x B x H) 271 x 112 x 46 mm

Vægt: 650 g

Måletype: 3-faset

Specifikationer: Med loggerfunktion

Bredde: 112 mm

H: 46 mm

L: 271 mm

Interfaces: USB

Dokumenter og downloads

Datablad

Datablad 2452449 PCE Instruments PCE-GPA 62 Trefaset strømkvalitetsanalysator 3-faset Med loggerfunktion

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2452449 PCE Instruments PCE-GPA 62 Trefaset strømkvalitetsanalysator 3-faset Med loggerfunktion

Beskrivelse

Denne effektmåler anvendes til en- eller trefasede måling af virke- Blind- og skineffekt, effektfaktor, fasevinkel, energi, spænding og strøm, Samt deres spidser og oversvingninger op til 50. Harmoniske. Derved sikrer det integrerede grafiske display en optimal optisk tydeliggørelse af værdierne på effektmåleren. Spændingsmåling 4,0 ... 600,0 V sand effektivværdi - strømmåling: 4,0 ... 1500,0 A sand effektivværdi - frekvensmåling (U & get; 50V): 46 ... 65 Hz - strømtangåbning: Maks. 55 mm - inkl. ISO-kalibreringscertifikat kalibrering er særligt udstillet til kunden og er udelukket fra returlovgivning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
