PCE Instruments PCE-GPA 50-ICA Strømtang Kalibreret (ISO)

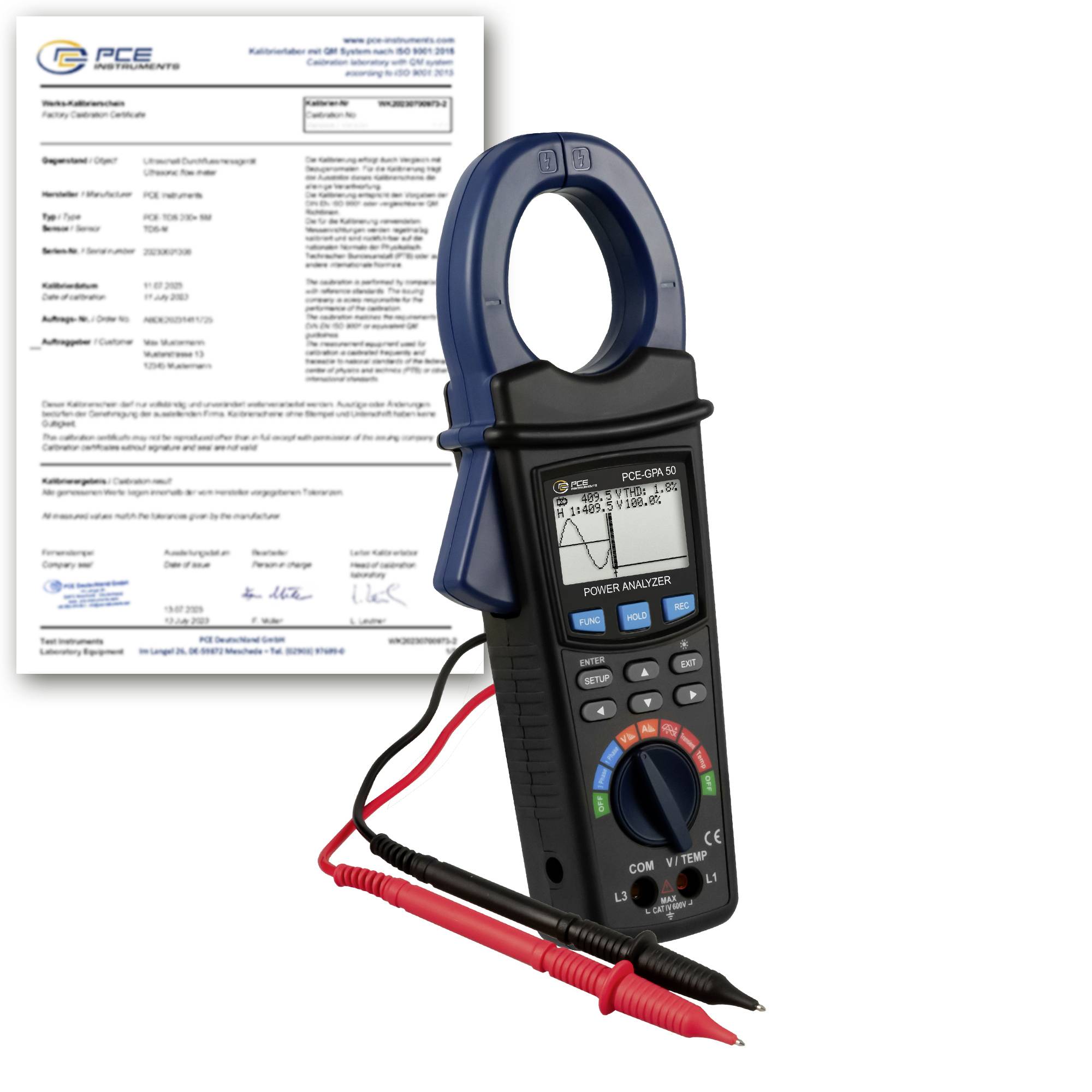

Strømtang/strømmåler med testledninger foran et kalibreringscertifikat.

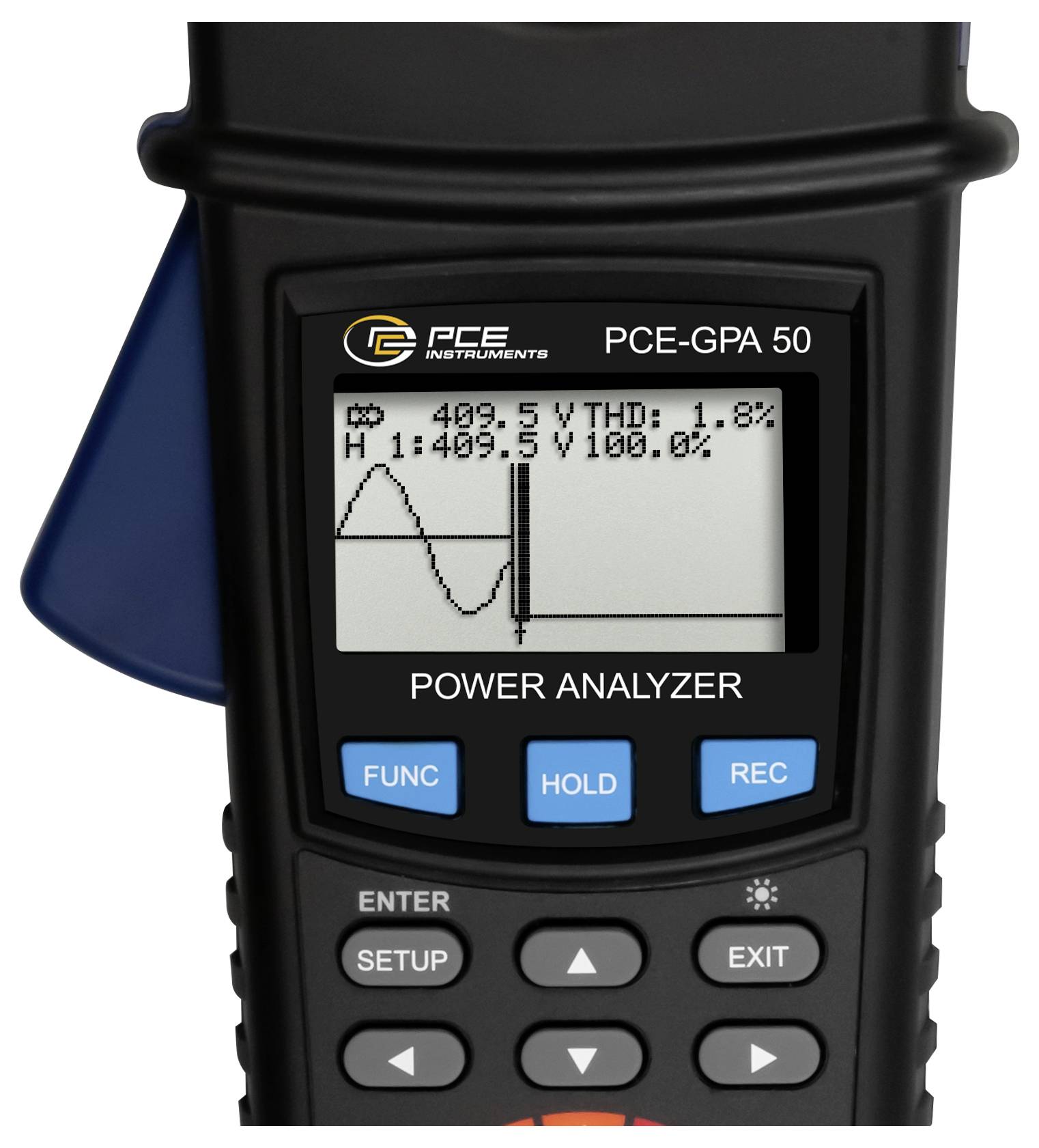

Håndholdt PCE-GPA 50 effektanalysator viser en bølgeform og aflæsninger på 409,5 V og THD 1,8%, med funktions- og kontrolknapper nedenfor.

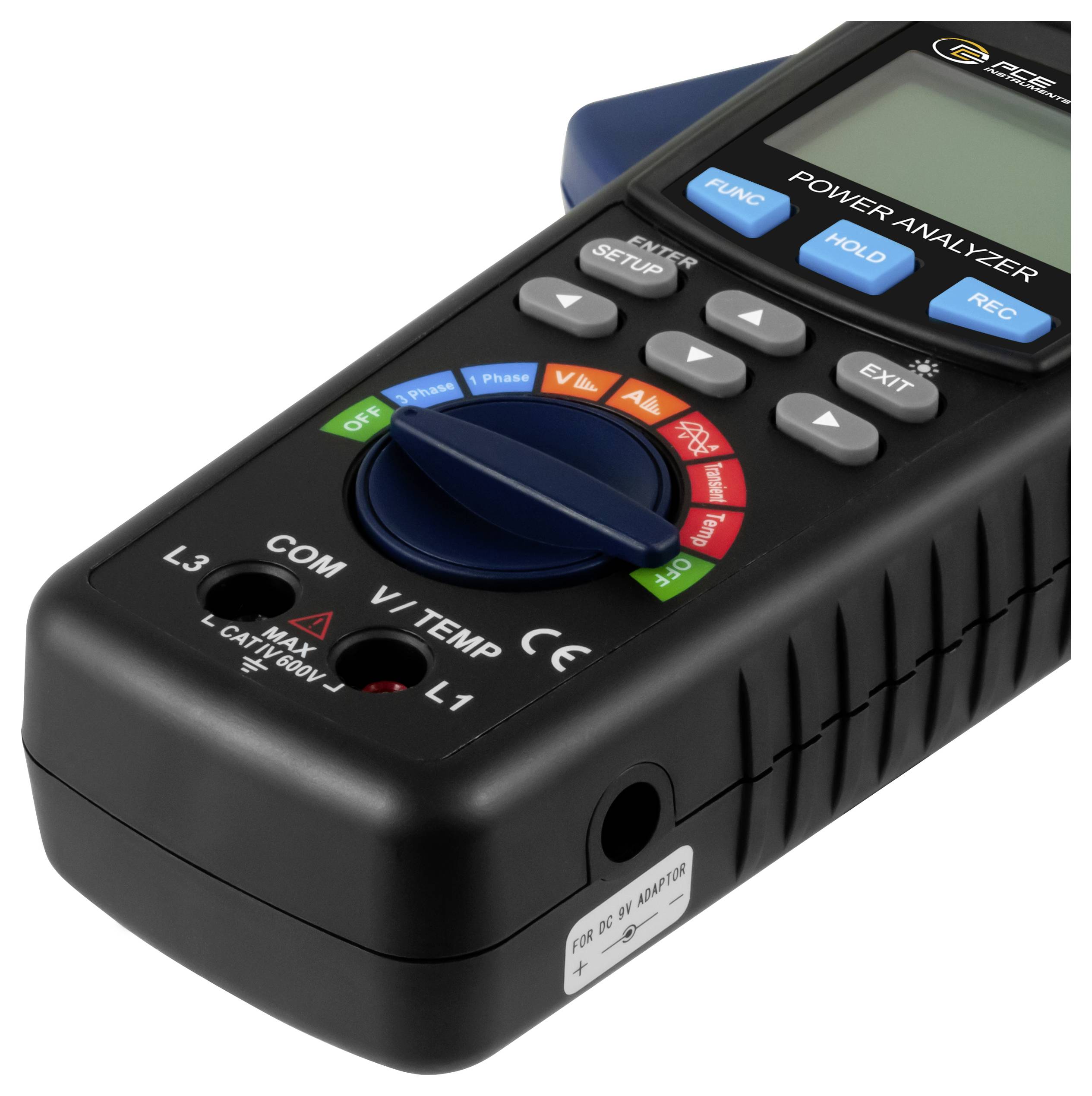

Håndholdt strømalyserenhed med LCD-skærm, roterbar tilstandsvælger og kontrolknapper, vist i vinkelposition på hvid baggrund.

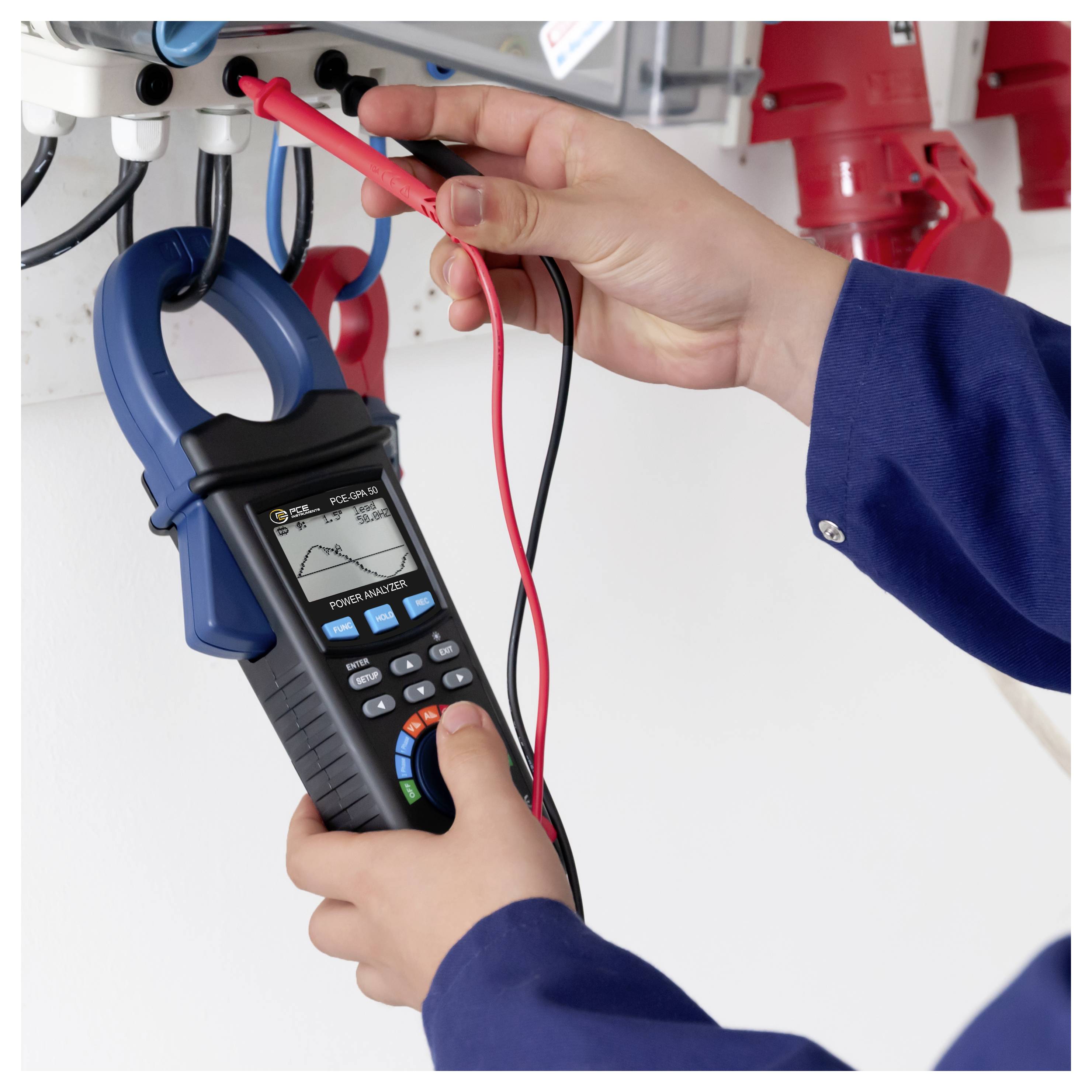

En tekniker bruger en klemmetameter og testledninger til at måle elektriske ledninger inde i et udstyrspanel.

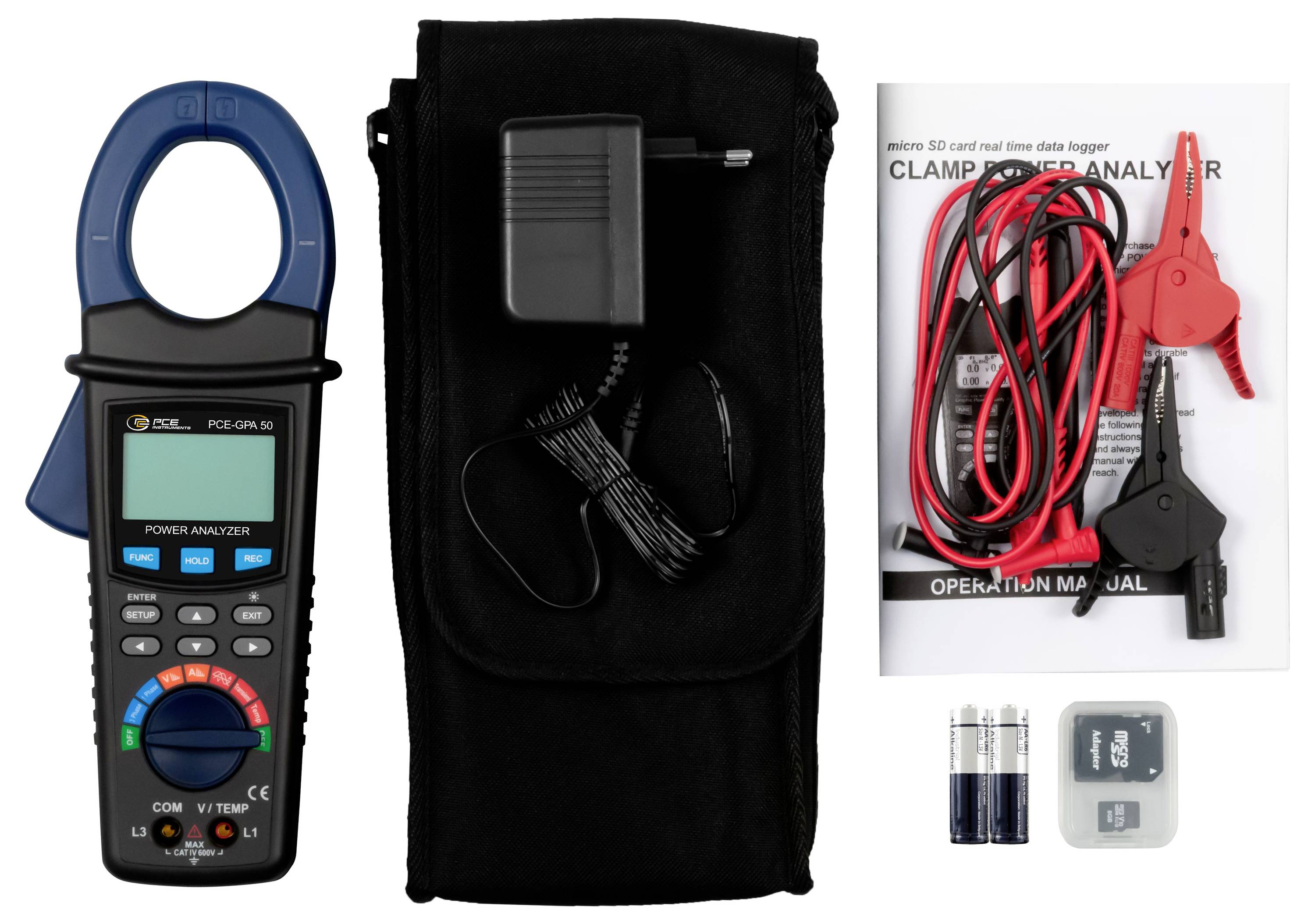

Strømanalysator-kit med klemme, håndholdt måler, transportkasse, testledninger, manual, klemmer, batterier og lille tilbehørsmodul.
1/5
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Power Analyzer

  • Effekt analysator op til 2000 A.
  • TRMS-måling
  • Effektmåling
  • Overbølgeanalyse
  • Grafikvisning med belysning
  • Kører over strømforsyning og på batteri
  • Datalogger på Micro-SD-kort
  • Måling til 1 og 3 faser
  • Temperaturmåling med termoelement
  • Spændingsmåling 10 V... 600 V AC RMS
  • Strømmåling 5... 2000 A AC RMS
  • Strømtangsåbning: 50 mm
  • Harmonisk forvrængning op til 50. Orden

Vigtig information

Tekniske specifikationer

  • Måletype vekselspænding AC V måleområde 10... 600 V, opløsning 0,1 V, nøjagtighed ± (0,5 % ... 3 cifre)
  • Måletype vekselspænding AC V måleområde spids-spids, opløsning 0,1 V, nøjagtighed ±(5% ... 30 cifre)
  • Måletype vekselstrøm AC A måleområde 5... 2000 A, opløsning <100 A: 0,01 A, nøjagtighed <200 A: ±(1 %+ 0,5 A)
  • Måletype vekselstrøm AC A opløsning <1000 A: 0,1 A, >200 A: ±(1 % + 5 A)
  • Måletype vekselstrøm AC A måleområde spids-spids, opløsning >1000 A: 1 A, nøjagtighed ± (5 % + 30 digit)
  • Effektfaktor (PF) måleområde 0... 1, opløsning 0,001 nøjagtighed ± 0,04
  • Fasevinkel måleområde -180 °... 180 °, opløsning 0,1 °, nøjagtighed ± 1° x PF
  • Frekvensområde måleområde 45... 65 Hz, opløsning 0,1 Hz, nøjagtighed ± 0,2 Hz
  • Aktiv-, blind- & skineffekt måleområde 0... 9,999 M, opløsning 0,1... 0,001 m, nøjagtighed ± (1,5 % + 20 cifre)
  • Aktiv-, blind- & skineffekt måleområde (W / VA / var), opløsning (W / VA / var)
  • Harmonisk AC V måleområde 1... 20. Orden 0,1 V, nøjagtighed ± (2 % + 5 cifre)
  • Harmonisk AC V-måleområde 21... 50 orden, nøjagtighed ± (4 % + 5 cifre)
  • Harmonisk AC A måleområde 1... 20. Orden, opløsning <100 A: 0,01 A, nøjagtighed ± (2 % + 5 cifre)
  • Vekselstrøm opløsning <1000 A: 0,1 A.
  • Vekselstrøm måleområde 21... 50 orden, opløsning >1000 A: 1 A, nøjagtighed ± (4 % + 5 cifre)
  • Harmonisk AC V % måleområde 1... 20. Orden, opløsning 0,1 %, nøjagtighed ± (2 % + 10 cifre)
  • Harmonisk AC V % måleområde 21... 50 orden, opløsning 0,1 %, nøjagtighed ± (4 % + 20 cifre)
  • Absolut harmonisk forvrængning måleområde 0... 20 %, opløsning 0,1 %, nøjagtighed ± (2 % + 5 cifre)
  • Absolut harmonisk forvrængning måleområde 20,1... 100 %, opløsning 0,1 %, nøjagtighed ± (6 % + 10 cifre)
  • Temperatur type K måleområde -100 ... 199,9 °C, opløsning 0,1 °C, nøjagtighed ±(1 % + 1 °C)
  • Termoelement måleområde 200... 1300 °C, opløsning 1 °C, nøjagtighed ±(1 % + 2 °C)
  • Display grafik LCD
  • AC V indgangsimpedans 10 MOhm
  • Frekvensområde strømtang 40 Hz... 1 kHz
  • Kalibreret frekvensområde strømtang 45... 65 Hz
  • OVERBELASTNINGSBESKYTTELSE AC V: 720 V RMS, AC A: 2100 A.
  • Datahukommelse Micro-SD-kort
  • Opdateringshastighed display 1 sekund
  • Opbevaringsrate datahukommelse datahukommelse datahukommelse datahukommelse datahukommelse datahukommelse, 2... 7200 sek.
  • Lagringsformat XLS
  • Serielt interface til live-visning på pc (SOFT-LUT-USB er nødvendig)
  • Spændingsforsyning 2 x 1,5 V AA-batteri, 9 V / 800 mA strømforsyning
  • Strømforbrug 60 mA DC
  • Tangåbning 50 mm
  • Driftsbetingelser 0... 50 °C / max. 80 %r.F.
  • Vægt ca. 595 g
  • Mål 280 x 106 x 47 mm
Produkttype

Strømtang

Spændingsforsyning

9 V

H

280 mm

Bredde

47 mm

L

106 mm

Vægt

595 g

ISO

Type

Power Analyzer

Dim.

(L x B x H) 106 x 47 x 280 mm

Interfaces

DC-stik 3,5 mm

RS232

RS-232C

USB 1.1 stik A

MicroSD-skakt

Stikkontakt

SD-skakt

RS232-bøsning 3-pol.

SD-kort

USB

Seriel

USB-host

3-ledet

USB 2.0 hanstik A

Serielt interface

DC-stik 3,5 mm

MiniSD-skakt

USB 2.0-stik intern 4-polet

1 x USB 2.0 Device

1 x USB 2.0 Host

Stiftliste, 3-polet

Vis mere
Fasegenkendelse

Nej/Nej

Visning (detaljer)

Grafisk LCD

Beskyttelseskabel-genkendelse

Nej/Nej

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3812858 PCE Instruments PCE-GPA 50-ICA Strømtang Kalibreret (ISO)

Beskrivelse

Effektanalysatoren anvendes til måling af strøm på 1- eller 3-fasede forbrugere. Denne effektanalysator udmærker sig især ved sit måleområde på op til 2000 A. Det grafiske display til effektalysatoren skal også fremhæves. Her kan effektanalysatoren foruden de numeriske måleværdier også vise fasens bølgeform. Desuden kan effektanalysatoren anvendes til måling af spændinger. Det betyder, at effektanalysatoren kan beregne effekt ved hjælp af fasevinklen aktiv, tilsyneladende og reaktiv effekt. Herudover kan ydeevneanalysatoren måle yderligere netparametre såsom energi, effektfaktor og harmonisk måling.

Ud over de omfattende målefunktioner registrerer denne ydeevneanalysator din dataloggerfunktion. Alle måleværdier kan gemmes direkte på et Micro-SD-kort af ydeevneanalysatoren. Effektanalysatoren forsynes med 2 1,5 V AA-batterier. Men det er også muligt til langtidsmålinger at anvende effektanalysatoren med en strømforsyning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Vekselspænding AC V.
  • Vekselstrøm AC A.
  • Effektfaktor (PF)
  • Fasevinkel
  • Frekvens
  • Aktiv-, blind- & skineffekt
  • Harmonisk AC V.
  • Vekselstrøm
  • Harmonisk AC V %
  • Absolut harmonisk forvrængning
  • Temperatur type K termoelement

Inkluderet i leveringen

  • 1 x effektanalysator PCE-GPA 50-ICA
  • 1 x måleledningssæt
  • 2 x krokodillenæb
  • 1 x Micro SD-hukommelseskort
  • 1 x strømforsyning 9 V/800 mA
  • 2 x batteri 1,5 V (AA)
  • 1 x bæretaske.
  • 1 x brugsanvisning
  • 1 x ISO-kalibreringscertifikat

Tip

PCE Instruments effektmåletang PCE-GPA 50-ICA inkl. ISO-kalibreringscertifikat er udviklet af teknikere og ingeniører og anvendes som amperemeter, energimåleapparat, netanalysator, måletang, multimeter, Amperetang, energimåler, elektrisk måleteknik, digitalt multimeter, HVAC måleapparat og meget mere.
