Name: PCE Instruments PCE-DPD-F2 Digitaldisplay
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

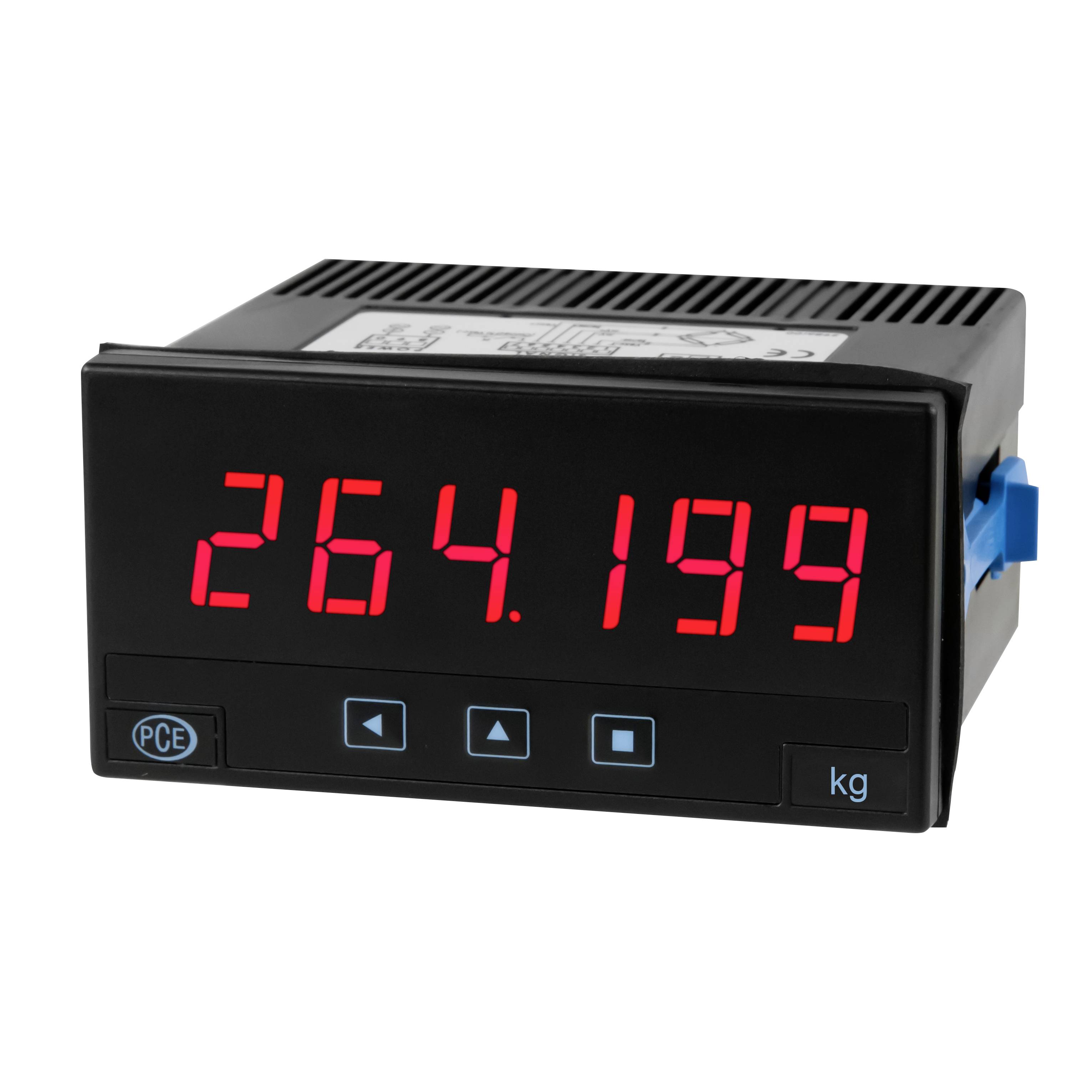

Digitalt panelmeter viser '264.199' i røde LED-cifre, med 'kg' enhedsetiket og blå kontrolknapper på et sort hus.

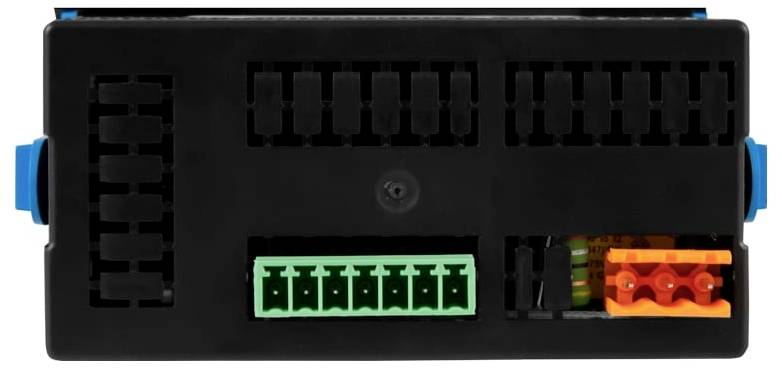

Sort elektronisk kontrolmodul med mærkede stikkontatporter, herunder en grøn multi-pin stik og en orange stik på forsiden.

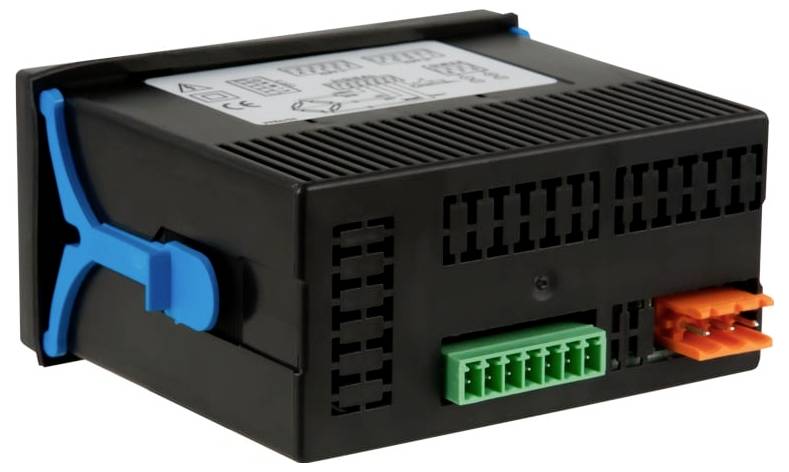

Sort elektronisk kontrolmodul med blå sidelås og grønne og orange terminalforbindelser på forsiden.

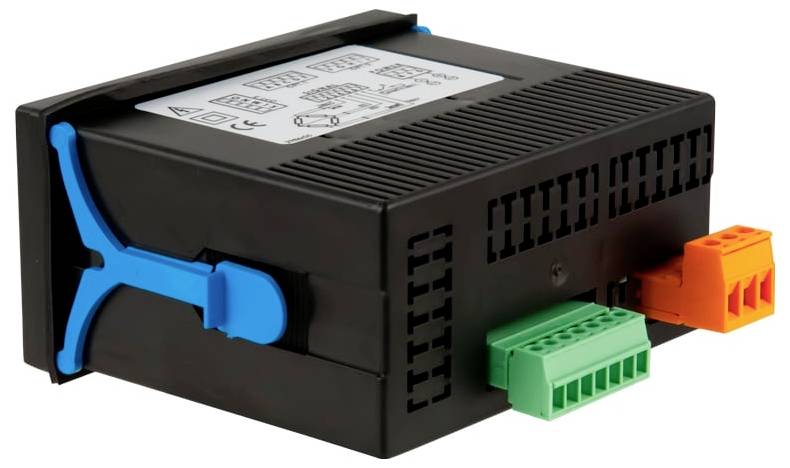

Sort elektronisk kontrolmodul med blå sidelås og grønne og orange stikforbindelser, vist på hvid baggrund.

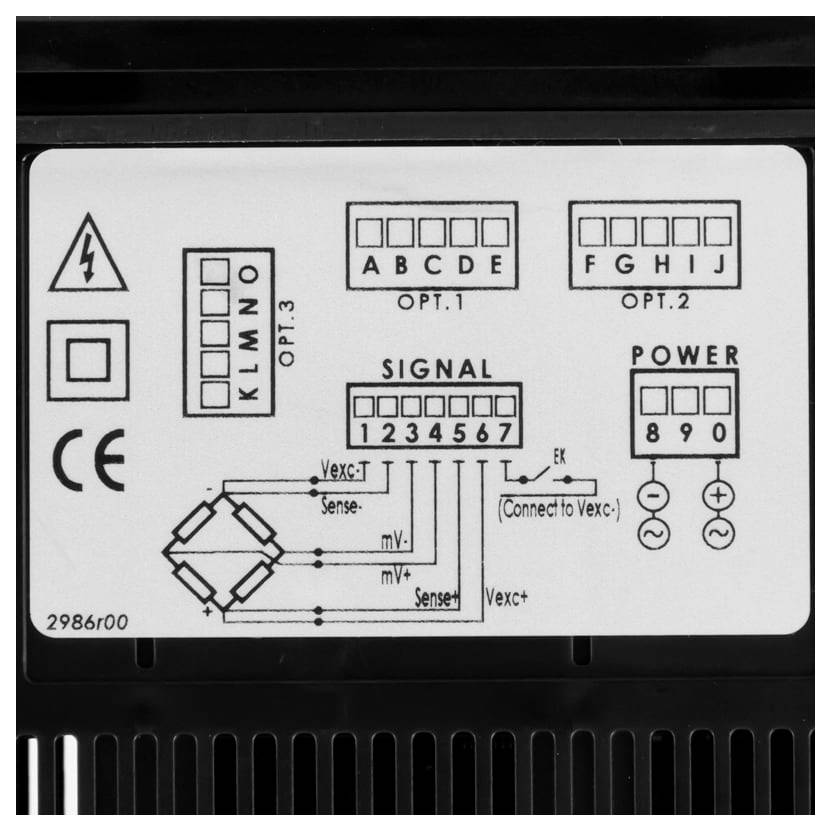

Mærkediagram for et elektronisk modul, der viser terminalopdelinger for OPT.1, OPT.2, OPT.3, SIGNAL og POWER forbindelser.

1/5

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

2 stk.

Antal

stk.

Total (2.890,00 kr. / stk.r)

2.890,00 kr.

inkl. moms

Gratis fragt

Kun 2 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt installationsmåleudstyr

Tekniske specifikationer

Signalindgangsområde Nøjagtighed ved 25 °C. Følsomhed i mV/V ved 5 V. Følsomhed i mV/V ved 10 V. 0 100 mV DC ± 0,05 % af MB 20 mV/V. 10 mV/V. 0 30 mV DC ± 0,05 % af MB 6 mV/V. 3 mV/V. 0 20 mV DC ± 0,05 % af MB 4 mV/V. 2 mV/V. 0 15 mV DC ± 0,05 % af MB 3 mV/V. 1,5 mV/V. 0 10 mV DC ± 0,05 % af MB. 2 mV/V. 1 mV/V. 0 5 mV DC ± 0,05 % af MB. 1 mV/V. 0,5 mV/V. Maksimal indgangsspænding 30 V i alle måleområder Forsyningsspænding måleceller 5 V eller 10 V. Maksimal strømstyrke 140 mA Maks. antal måleceller (ved 350 ohm måleceller ellers maks. 140 mA) 5 V forsyning: 1... 8 måleceller 10 V forsyning: 1... 4 måleceller Visning med 6-cifret 7-segment LED-display Enheder (kan anvendes af brugeren) g, kg, t, pc'er, mg, Lb, N, KN Farve rød Cifferhøjde 14 mm Visningsområde -199999 ... 999999 Decimalpunkt kan indstilles efter hvert viste ciffer Under- og overtidsvisning blink af displayet Målerate (kan indstilles) / reaktionstid 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms Opdateringshastighed visning 16 Hz Elektriske tilslutninger Skrueforbindelser 1. 2,5 mm² Spændingsforsyning 11... 60 V DC / 24/48 V AC Effektforbrug maks. 1 W uden udgangskort Maks. 4 W med udgangskort Kapslingsklasse front: IP65 Montering af kontroltavleudsnit Størrelse på kontroltavlemudsnit 92 x 44 mm Mål 96 x 48 x 91 mm Vægt ca. 150 g Driftstemperatur 0... 50 °C Opbevaringstemperatur: -20 ... 70 °C Opvarmningstid ca. 15 minutter

Produkttype: Digitaldisplay

Måleområde (min.): 0 V

Type: PCE-DPD-F2

Måleområde (maks.): 30 V

Displayteknologi: LED

Visning (counts): 999999

Dim.: (L x B x H) 91 x 96 x 48 mm

Vægt: 150 g

Display-belysning: Rød

Indbygningsdybde: 91 mm

Producentfarve: Rød

Bredde: 96 mm

H: 48 mm

L: 91 mm

Interfaces: Skrueklemme

Cifferhøjde: 14 mm

: Fabriksstandard

Dokumenter og downloads

Datablad

Datablad 2452776 PCE Instruments PCE-DPD-F2 Digitaldisplay

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2452776 PCE Instruments PCE-DPD-F2 Digitaldisplay

Beskrivelse

Kraftvisning PCE-DPD-F2 til udvidelsesmålestriber med mV/V / modulære udgangskort / 6 digit LED-visning / 230 V eller 24 V spændingsforsyning monteringsdisplayet anvendes til visning af den kraft og vægt, som energisensorer og vejceller med stræningsstriber har. Samtidig spiller målecellens udgangssignal ingen rolle, da DMS-displayet giver mulighed for den korrekte vægt på grundlag af den indstillede følsomhed i mV/V. DMS-display viser måleværdierne på et 6-cifret LED display. I teorien kunne måleområdet således være mellem -199999 ... 999999/97. Alt efter den ønskede og indstillede skalering kan der påføres en tilsvarende enhedsmærkat på indbygningsdisplayet. DMS-displayet kan forsyne direkte den tilsluttede målecelle med spænding ved hjælp af udvidelsesmålestriber. Forsyningsspændingen kan vælges mellem 5 V og 10 V. Afhængigt af den valgte spænding kan der tilsluttes op til 8 eller 4 kraft- eller vejeceller til DMS-digitaldisplayet. Som noget særligt udmærker dette digitaldisplay til mV/V det modulopbyggede udgangskoncept. Der er her forskellige, udskiftelige udgangskort til rådighed afhængigt af anvendelse.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
