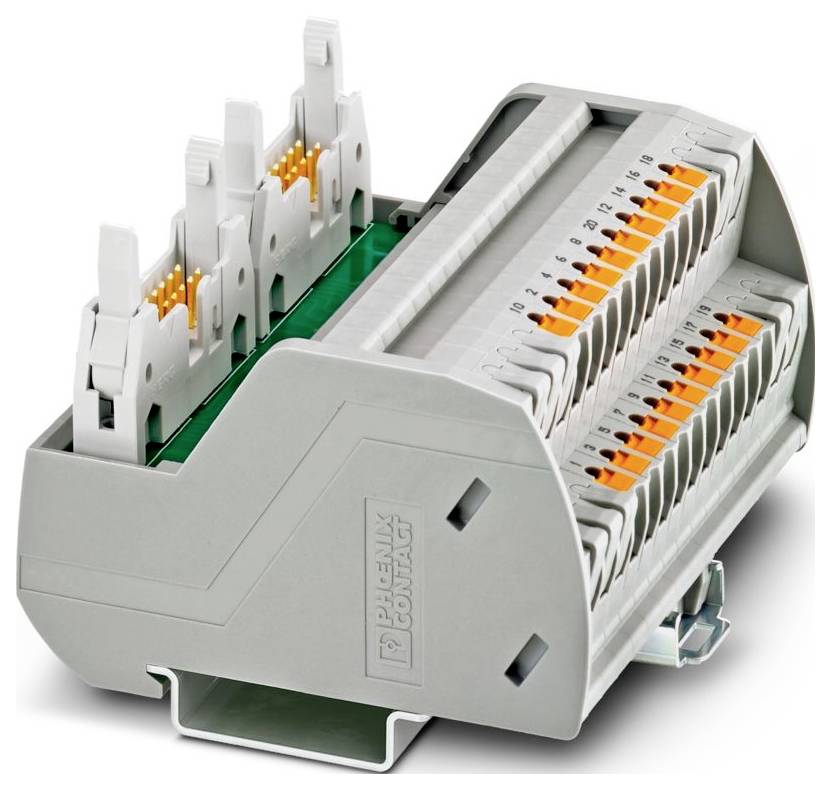

Passivmodul Phoenix Contact 2904288 VIP-2/PT/2FLK14/AB-1756 Indhold: 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Passivmodul
Samlet poltal
14
Tilslutning
IDC/FLK-stiftliste
Push-in-fjederkrafttilslutning
Fastgørelsestype
Bæreskinnemontering
AWG
26 - 14
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VARIOFACE Professional
- Poltal 20
- Tilslutningstype: IDC/FLK-stiftliste
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 82,5 mm
- Højde: 72,1 mm
- Dybde: 56 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -20 °C... 50 °C
- Omgivende temperatur (opbevaring/transport): -20 °C... 70 °C
- Standarder/bestemmelser: IEC 60664;din en 50178
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Afstand: 2,54 mm
- Artikelmål: Artikelmål
- Statusvisning: nej
- Antal kanaler: 2;4;6;8;16
- Målestødspænding 0,6 kV
- Statusvisning forefindes: nej
- Antal tilslutninger: 2
- Isoleringsmateriale type hus: Polyamid PA uforstærket
- Maks. Strømbelastningsevne hver gren: 1 A.
- PASSENDE I/O-KORT: TC-IDX 081;TC-IDA 161;TC-IAH 061;TC-IXR 061;TC-IXL 061;TC-OAH 061;TC-OAV 061;TC-OAV 081
- Feltniveau: Feltniveau
- Kontrolniveau: Kontrolniveau
- Understøttet styring : HONEYWELL Experion PKS C200: Understøttet styring: HONEYWELL Experion PKS C200
- Maks. Tilladt driftsspænding 25 V AC;60 V DC
- Understøttet styring: ALLEN-BRADLEY ControlLogix: Understøttet styring: ALLEN-BRADLEY ControlLogix
- Produkttype
Passivmodul
- Samlet poltal
14
- Tilslutning
IDC/FLK-stiftliste
Push-in-fjederkrafttilslutning
- Fastgørelsestype
Bæreskinnemontering
26 - 14
- Dim.
(L x B x H) 56 x 82.5 x 72.1 mm
- Indhold
1 stk
- Poltal
14
- Bredde
82.5 mm
- H
72.1 mm
- L
56 mm
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.14 mm²
- Tværsnit fast (min. )
0.14 mm²
- D
56 mm
- Målestrøm
1 A
- Beregnet spænding
25 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579903 Passivmodul Phoenix Contact 2904288 VIP-2/PT/2FLK14/AB-1756 Indhold: 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579903 Passivmodul Phoenix Contact 2904288 VIP-2/PT/2FLK14/AB-1756 Indhold: 1 stk
Beskrivelse
VARIOFACE LINE-interfacemodul til alle Bradley® ControlLogix®-systemer, med ControlLogix-specifik mærkning; polantal: 2 x 14, modulbredde: 82,5 mm
