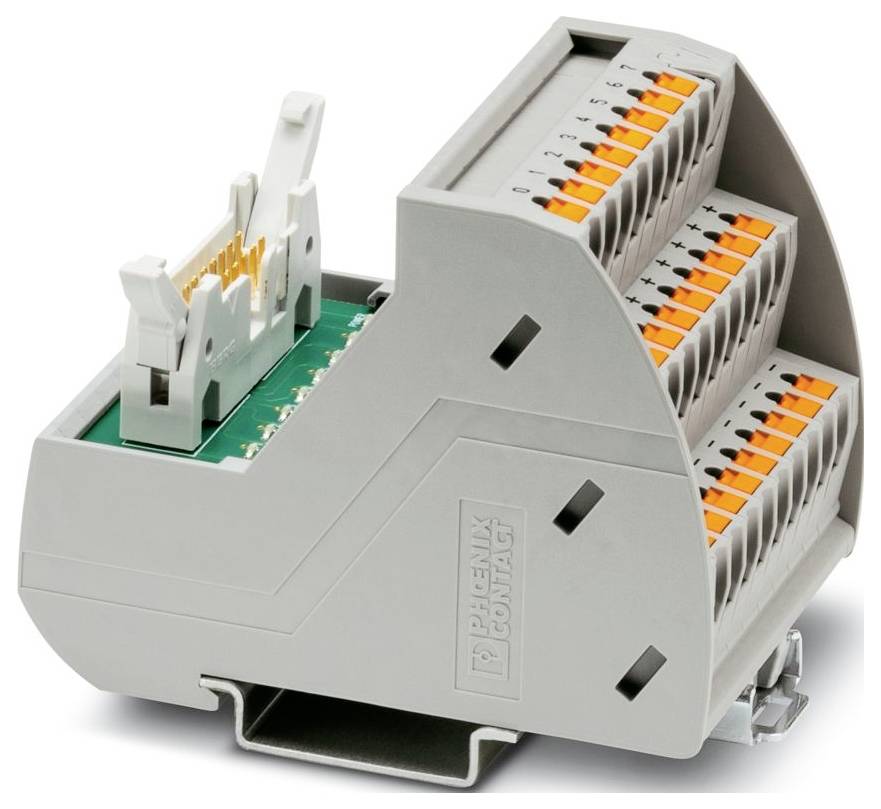

Passivmodul Phoenix Contact 2904281 VIP-3/PT/FLK14/8IM/LED/PLC Indhold: 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Passivmodul
Samlet poltal
14
Tilslutning
IDC/FLK-stiftliste
Push-in-fjederkrafttilslutning
Fastgørelsestype
Bæreskinnemontering
AWG
24 - 12
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VARIOFACE Professional
- Poltal 14
- NOMINEL SPÆNDING UN 24 V DC
- Tilslutningstype: IDC/FLK-stiftliste
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 52 mm
- Højde: 75,8 mm
- Dybde: 63 mm
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94: V0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -20 °C... 50 °C
- Omgivende temperatur (opbevaring/transport): -20 °C... 70 °C
- Standarder/bestemmelser: IEC 60664;din en 50178
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Afstand: 2,54 mm
- Tilslutning iht. standard: IEC / en
- Artikelmål: Artikelmål
- Statusvisning: Led
- Antal kanaler: 8
- Målestødspænding 0,6 kV
- Statusvisning forefindes: Ja
- Antal tilslutninger: 1
- Isoleringsmateriale type hus: Polyamid PA uforstærket
- Maks. Strømbelastningsevne hver gren: 1 A.
- Passende i/O-kort: DDI 353;DDI 853;DDO 353
- Feltniveau: Feltniveau
- Kontrolniveau: Kontrolniveau
- Understøttet styring: Siemens S7-1500: Understøttet styring: Siemens S7-1500
- Understøttet styring : Siemens S7-300 / et 200 M: Understøttet styring: Siemens S7-300 / et 200 M
- Understøttet styring: Siemens S7-400: Understøttet styring: Siemens S7-400
- Understøttet styring : ABB S800 i/O: Understøttet styring: ABB S800 i/O
- Understøttet styring : GE-FANUC RX3i: Understøttet styring: GE-FANUC RX3i
- Understøttet styring : HONEYWELL Experion PKS C200: Understøttet styring: HONEYWELL Experion PKS C200
- Understøttet styring: MITSUBISHI MELSEC L: Understøttet styring: MITSUBISHI MELSEC L
- Understøttet styring: MITSUBISHI MELSEC Q: Understøttet styring: MITSUBISHI MELSEC Q
- Totalstrøm spændingstilførsel maks.: 3 A.
- Understøttet styring: ALLEN-BRADLEY ControlLogix: Understøttet styring: ALLEN-BRADLEY ControlLogix
- Understøttet styring: Schneider Electric Modicon TSX Quantum: Understøttet styring: Schneider Electric Modicon TSX Quantum
- Produkttype
Passivmodul
- Samlet poltal
14
- Tilslutning
IDC/FLK-stiftliste
Push-in-fjederkrafttilslutning
- Fastgørelsestype
Bæreskinnemontering
24 - 12
- Dim.
(L x B x H) 63 x 52 x 75.8 mm
- Indhold
1 stk
- Poltal
14
- Bredde
52 mm
- H
75.8 mm
- L
63 mm
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.14 mm²
- Tværsnit fast (min. )
0.14 mm²
- D
63 mm
- Målestrøm
1 A
- Beregnet spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579890 Passivmodul Phoenix Contact 2904281 VIP-3/PT/FLK14/8IM/LED/PLC Indhold: 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579890 Passivmodul Phoenix Contact 2904281 VIP-3/PT/FLK14/8IM/LED/PLC Indhold: 1 stk
Beskrivelse
VARIOFACE-initiatormodul til tilslutning af 8 PNP-initiatorer, med LED
