Name: Panasonic JJM2W12 Køretøjsrelæ 12 V/DC 12 A 2 x sluttekontakt
Brand: Panasonic
SKU: 504976
Availability: InStock

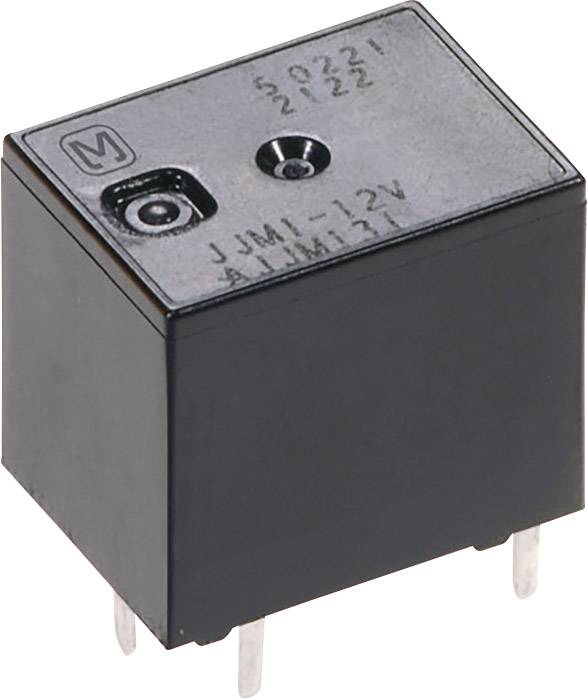

Et sort, rektangulært relæ med påskriften '50221 2122' og 'JJM1-12V ALJM131'. Det har flere metalben på undersiden.

Grafen viser en buet kurve med flere markerede punkter. Talværdier er vist ved hvert punkt.

Teknisk tegning af en rektangulær komponent med rette hjørner, flere boringer og dimensioner i millimeter.

Teknisk tegning af en elektrisk komponent med mål i millimeter. Øverst: Front- og sidevisning. Nederst: Planvisning.

Elektrisk symbol for et relæ med spole ('SPOLE'), fælles kontakt ('FÆLLES') og to skiftbare tilslutninger ('N.O.' = Normalt Åben).

1/5

Lignende billede

Produkttype

Køretøjsrelæ

Nominel spænding spole

12 V/DC

Kontakttype

2 x sluttekontakt

Tilslutning

Lodning

Koblingsspænding (max.)

14 V/DC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

81 stk.

Antal

stk.

Total (38,90 kr. / stk.r)

38,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Indkoblingsstrøm: 40 A
Skifte strøm (min.): (ved 12 V/DC) 1 A
Spoleeffekt: 1000 mW

Produkttype: Køretøjsrelæ

Type: JJM2W12

Specifikationer: uden fastgøringsvinkel

Nominel spænding spole: 12 V/DC

Kontakttype: 2 x sluttekontakt

Kontaktmateriale: Sølvlegering

Tilslutning: Lodning

Koblingsspænding (max.): 14 V/DC

Brydestrøm (max.): 12 A

Omkoblingsstrøm skydekontakt (max.): 12 A

Modstand (spole): 144 Ω

Mekanisk levetid: 1 x 10⁷

Min. Temperatur: -40 °C

Maks. temperatur: +85 °C

Bredde: 12 mm

H: 15.5 mm

L: 13.9 mm

Dim.: (L x B x H) 13.9 x 12 x 15.5 mm

Type: JJM2W12

Dokumenter og downloads

Datablad

Datablad 504976 Panasonic JJM2W12 Køretøjsrelæ 12 V/DC 12 A 2 x sluttekontakt

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 504976 Panasonic JJM2W12 Køretøjsrelæ 12 V/DC 12 A 2 x sluttekontakt

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Small Double kontakt automotive relæ med høj startstrøm i forseglet hus. Anvendelse: Krop Electronics, Bil alarm applikationer.

Tip

Oplysningerne på skift strøm vedrører Maksimal belastning. For yderligere specifikationer henvises til den omfattende dokumentation, der kan downloades uden beregning.

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Small Double kontakt automotive relæ med høj startstrøm i forseglet hus. Anvendelse: Krop Electronics, Bil alarm applikationer.

Tip

Oplysningerne på skift strøm vedrører Maksimal belastning. For yderligere specifikationer henvises til den omfattende dokumentation, der kan downloades uden beregning.
