Name: Panasonic CM112 Køretøjsrelæ 12 V/DC 35 A 1 x skiftekontakt
Brand: Panasonic
SKU: 505054
Availability: InStock

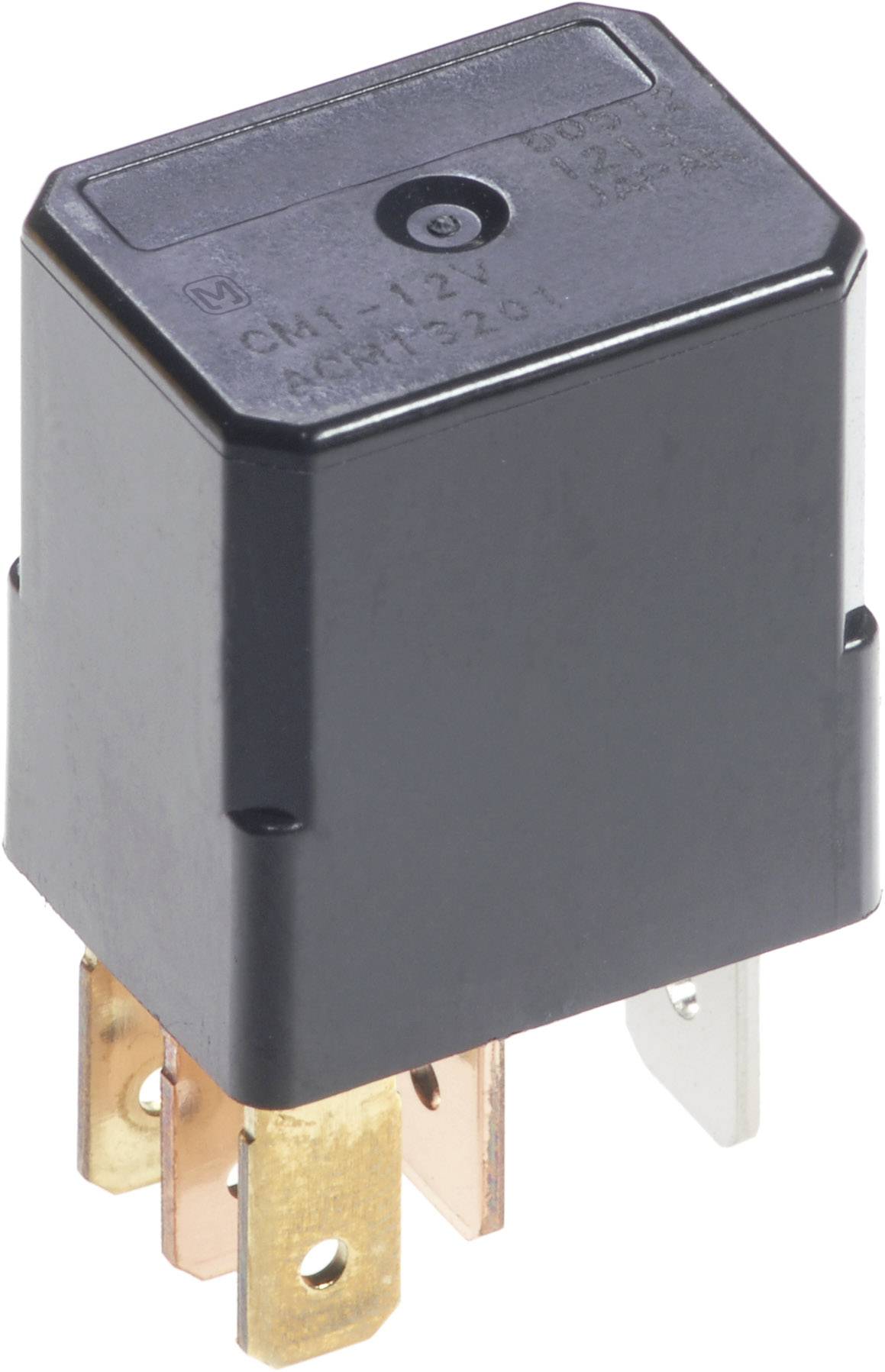

Elektrisk relæ med sort kabinet og tre metalforbindelser. Bruges til styring af elektriske kredsløb.

Sløret skitse af et geometrisk, sekskant-formet objekt med tal og linjer. Detaljer svære at identificere.

Diagram over et relæ med spole- og modstandssymboler. Tekst: "Modstand, hvis anvendt". Bemærk: "Må ikke bruges ved 1-form A-typer".'

Elektrisk kredsløbsdiagram for en elektronisk komponent med mål i millimeter. Viser forsiden og undersiden med stik.

1/4

Lignende billede

Produkttype

Køretøjsrelæ

Nominel spænding spole

12 V/DC

Kontakttype

1 x skiftekontakt

Tilslutning

Fladstik 6,3 mm

Koblingsspænding (max.)

14 V/DC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

242 stk.

Antal

stk.

Total (65,00 kr. / stk.r)

65,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Skifte strøm (min.): (ved 12 V/DC) 1 A
Spoleeffekt: 1500 mW

Produkttype: Køretøjsrelæ

Type: CM112

Specifikationer: uden fastgøringsvinkel

Nominel spænding spole: 12 V/DC

Kontakttype: 1 x skiftekontakt

Kontaktmateriale: Sølvlegering

Tilslutning: Fladstik 6,3 mm

Koblingsspænding (max.): 14 V/DC

Brydestrøm (max.): 35 A

Modstand (spole): 103 Ω

Mekanisk levetid: 1 x 10⁶

Min. Temperatur: -40 °C

Maks. temperatur: +85 °C

Bredde: 15 mm

H: 22 mm

L: 20 mm

Dim.: (L x B x H) 20 x 15 x 22 mm

Type: CM1-12 V

Dokumenter og downloads

Datablad

Datablad 505054 Panasonic CM112 Køretøjsrelæ 12 V/DC 35 A 1 x skiftekontakt

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 505054 Panasonic CM112 Køretøjsrelæ 12 V/DC 35 A 1 x skiftekontakt

Beskrivelse

Kompakt, pladsbesparende relæ til bilen med stor stødsikkerhed og lavt kontakttab. Anvendelse: Komfortelektronik, klimaanlæg, blæsere, ABS, lys, rudeopvarmning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Tip

Oplysninger til skiftestrøm henviser til den maksimale strøm. Yderligere specifikationer finder du i den omfattende dokumentation, som du kan downloade gratis.
