Panasonic ARS1012 Printrelæ 12 V/DC 0.5 A 1 x skiftekontakt 1 stk

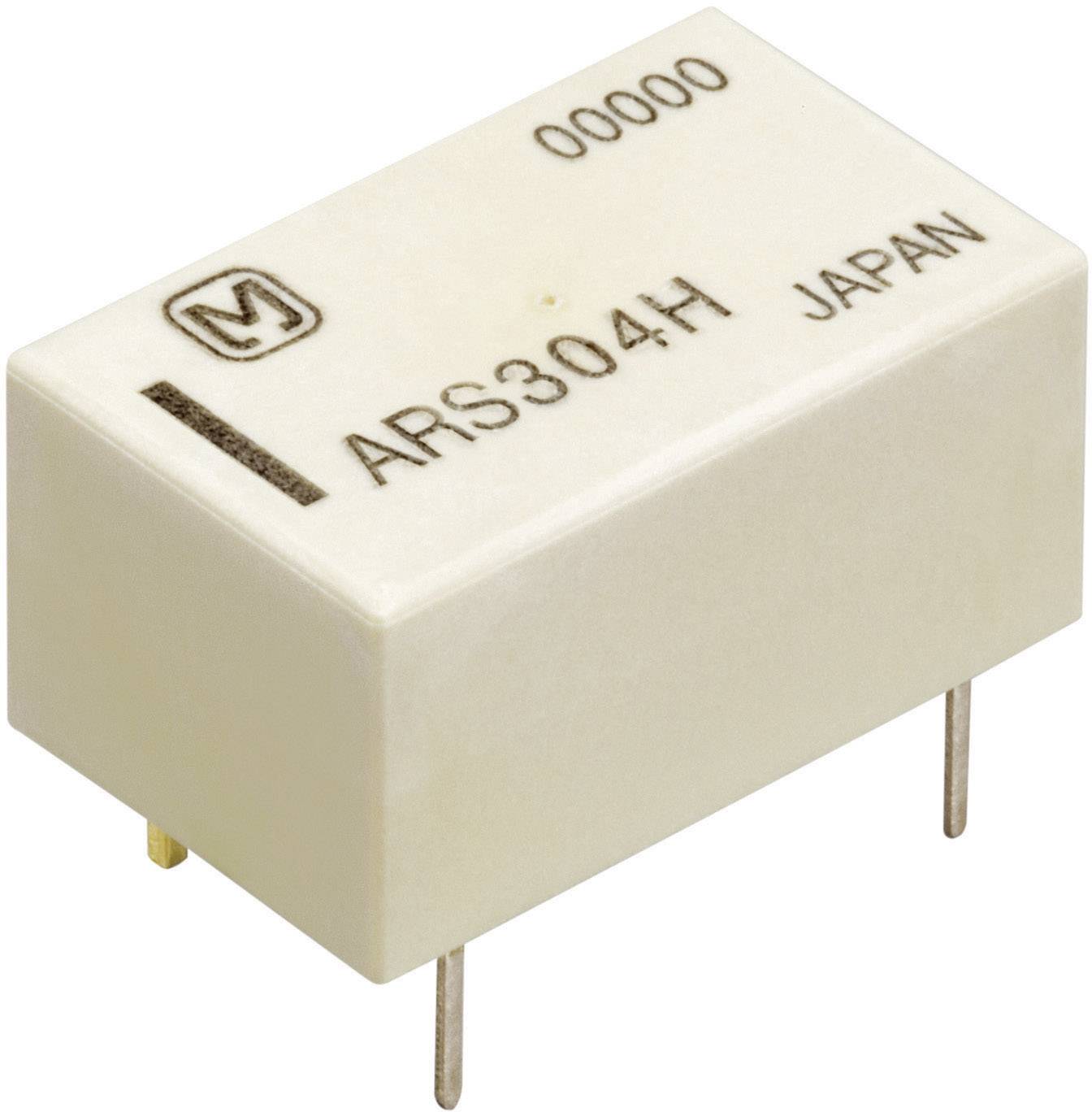

Rektangulær elektronisk komponent med påskriften 'ARS304H JAPAN', to forbindelsesben forneden.

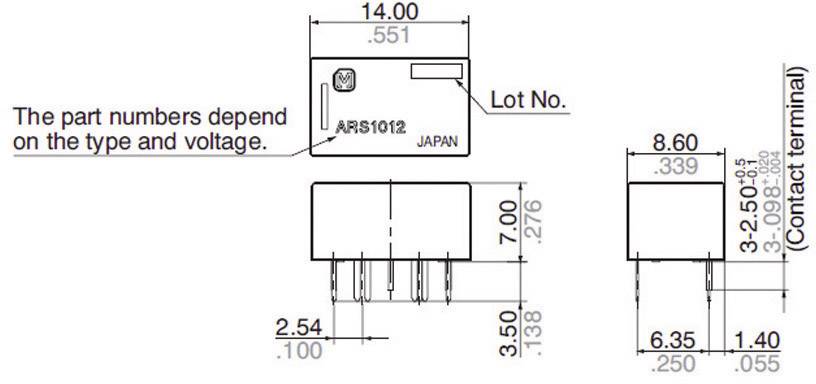

Målskitse af et rektangulært elektronisk komponent med ben. Dimensioner og betegnelser som 'Lot No.' og 'JAPAN' er angivet.

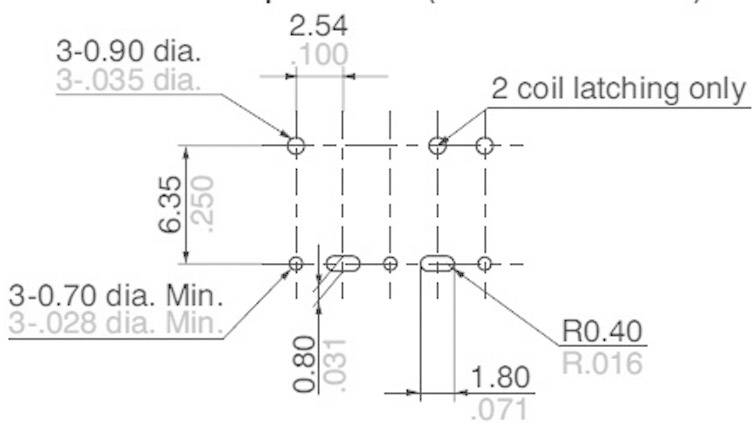

Teknisk tegning af en mekanisk komponent med nøjagtige dimensioner i millimeter. Viser borehuldiameter, afstande, radius og bemærkninger vedrørende fastgørelse.

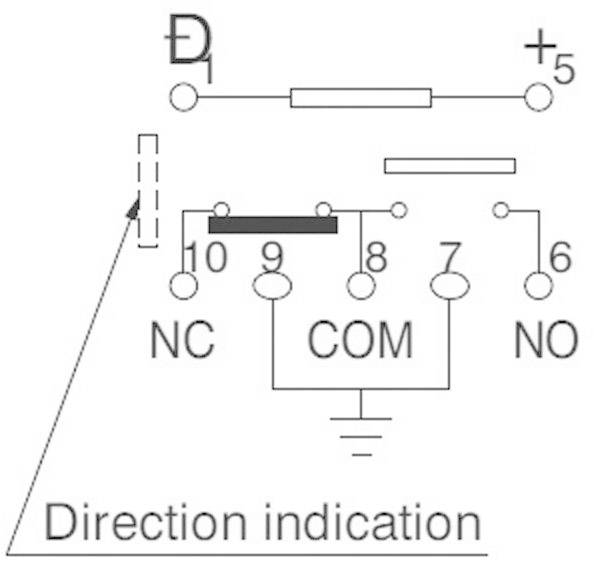

Relædiagram med kontakter: NC, COM, NO og diode D1. Plus- og jordningspunkter samt retningsangivelse markeret.
1/4
Lignende billede
Produkttype
Printrelæ
Nominel spænding spole
12 V/DC
Styrefunktion
Monostabil, 1 spole
Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
30 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering man. 2. nov.
46 stk.
Antal
Total (75,00 kr. / stk.r)
75,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype

Printrelæ

Type

ARS1012

Nominel spænding spole

12 V/DC

Styrefunktion

Monostabil, 1 spole

Modstand (spole)

720 Ω

Kontakttype

1 x skiftekontakt

Kontaktmateriale

Au

Koblingsspænding (max.)

30 V/DC

Brydestrøm (max.)

0.5 A

Maks. afbryderstyrke

10 W

Tilslutning

Loddepins

Min. Temperatur

-40 °C

Maks. temperatur

+70 °C

L

14 mm

Bredde

8.6 mm

H

7.2 mm

Dim.

(L x B x H) 14 x 8.6 x 7.2 mm

Indhold

1 stk

Dokumenter og downloads

Datablad

Datablad 505400 Panasonic ARS1012 Printrelæ 12 V/DC 0.5 A 1 x skiftekontakt 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 505400 Panasonic ARS1012 Printrelæ 12 V/DC 0.5 A 1 x skiftekontakt 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

RF relæer nyeste generation for næsten alle høj frekvens applikationer på op til 3 GHz. RF Switcheffekt 1 W ved 3 GHz / max. 10 W. Anvendelse: radioteknologi, metrologi, modtagelse udstyr såsom satellitmodtager, trådløse netværk, antenne switch.
