Name: Panasonic AGQ2104H Printrelæ 4.5 V/DC 1 A 2 x omskifter 1 stk
Brand: Panasonic
SKU: 504835
Availability: SoldOut

Et elektronisk komponent mærket 'AGQ2004H', som stammer fra Japan og har flere metalben på undersiden.

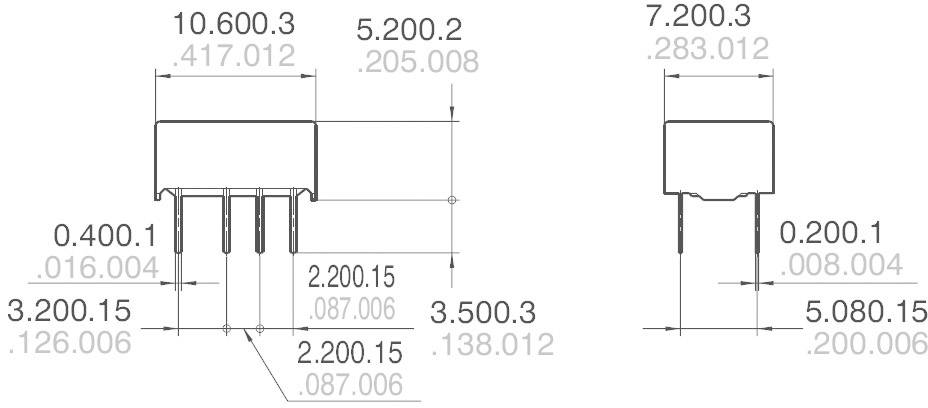

Målskitse af elektroniske komponenter med detaljerede dimensioner i millimeter. To komponenter med forskellige størrelser og ben.

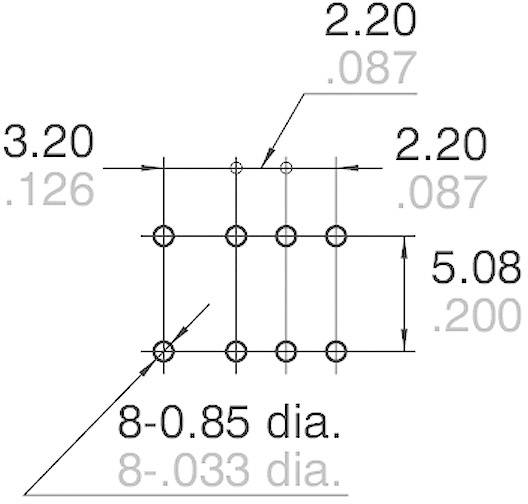

Teknisk tegning af en borehulsskabelon: 8 boringer med 0,85 mm diameter. Afstande: 3,20 mm vandret, 2,20 mm lodret.

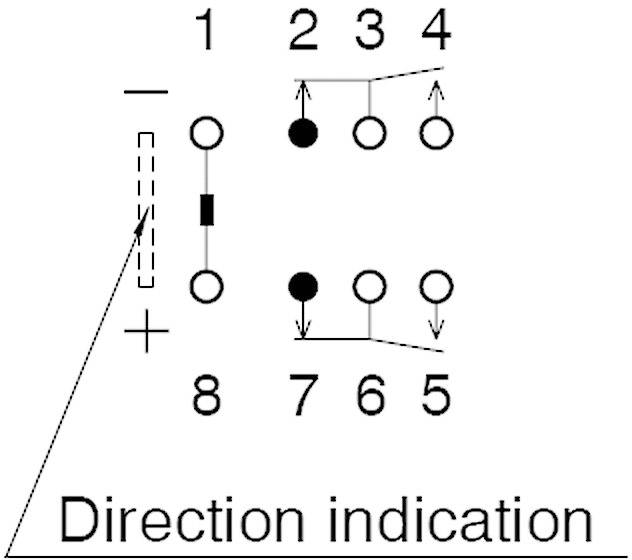

Retningsanvisning med et diagram, der viser cirkler, pile og tal fra 1 til 8, som tydeliggør bevægelsesretningen.

1/4

Lignende billede

Produkttype

Printrelæ

Nominel spænding spole

4.5 V/DC

Styrefunktion

Bistabil, 1 spole

Kontakttype

2 x omskifter

Koblingsspænding (max.)

110 V/DC

125 V/AC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Total (32,90 kr. / stk.r)

32,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Printrelæ

Type: AGQ2104H

Nominel spænding spole: 4.5 V/DC

Styrespænding (min.): 3.38 V/DC

Styrespænding (max.): 6.75 V/DC

Styrefunktion: Bistabil, 1 spole

Modstand (spole): 202.5 Ω

Kontakttype: 2 x omskifter

Kontaktmateriale: AgPd + Au

Koblingsspænding (max.): 110 V/DC
125 V/AC

Brydestrøm (max.): 1 A

Maks. afbryderstyrke: 30 W
37.5 VA

Tilslutning: Loddepins

Mekanisk levetid: 5 x 10⁷

Min. Temperatur: -40 °C

Maks. temperatur: +85 °C

L: 10.6 mm

Bredde: 7.2 mm

H: 5.2 mm

Dim.: (L x B x H) 10.6 x 7.2 x 5.2 mm

Indhold: 1 stk

Koblingseffekt: 30 W/375 VA

Koblingsspænding: 110 V/DC/125 V/AC

Skiftestrøm: 1 A

Holdespænding: (Spole/kontakt) 25 kV

Omgivelsestemperatur: -40 - +85 °C

Dokumenter og downloads

Datablad

Datablad 504835 Panasonic AGQ2104H Printrelæ 4.5 V/DC 1 A 2 x omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 504835 Panasonic AGQ2104H Printrelæ 4.5 V/DC 1 A 2 x omskifter 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Ekstremt kompakt og flad Ultra miniature signal relæ med en lille fodaftryk for høje pakning tætheder. Meget høj dielektrisk styrke efter Bellcore standard. Anvendelse: telekommunikation, forbrugerelektronik, instrumentering, sikkerhed og medicinsk.
