Panasonic ACT512 Køretøjsrelæ 12 V/DC 20 A 2 x omskifter købe

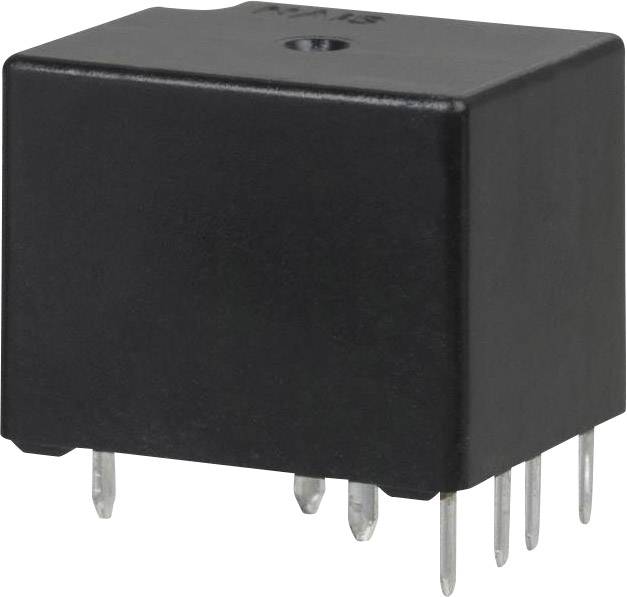

Et rektangulært, sort relæ med flere metalpinde på undersiden, anvendt i elektroniske kredsløb til styring.

Lignende billede

Teknisk tegning med mål og huller. Viser afstande, diametre og positioner for fastgørelseshuller på en komponent.

Diagram over en elektronisk komponent med tekniske mål i millimeter og tommer. Viser tilslutninger og hylsterafmålinger.

'Skematisk tegning af et dobbeltrelæ: Dobbelt skiftekontrakt med tilslutninger COM, NC og NO.'

1/4

Lignende billede

Produkttype

Køretøjsrelæ

Nominel spænding spole

12 V/DC

Kontakttype

2 x omskifter

Tilslutning

Lodning

Koblingsspænding (max.)

14 V/DC

Datablad (PDF)

Hurtig levering man. 21. sept.

38 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (34,32 kr. / stk.r)

34,32 kr.

ekskl. moms

Rapporter juridiske bekymringer

Tekniske specifikationer

Skifte strøm (min.): (ved 12 V/DC) 1 A
Spoleeffekt: 800 mW

Produkttype: Køretøjsrelæ

Type: ACT512

Specifikationer: uden fastgøringsvinkel

Nominel spænding spole: 12 V/DC

Kontakttype: 2 x omskifter

Kontaktmateriale: Sølvlegering

Tilslutning: Lodning

Koblingsspænding (max.): 14 V/DC

Brydestrøm (max.): 20 A

Modstand (spole): 180 Ω

Mekanisk levetid: 1 x 10⁷

Min. Temperatur: -40 °C

Maks. temperatur: +85 °C

Bredde: 14 mm

H: 13.5 mm

L: 17.4 mm

Dim.: (L x B x H) 17.4 x 14 x 13.5 mm

Variant: monostabilt

Nominel spænding (detaljer): 12 V/DC

Koblingseffekt: (Sluttekontakt) 20 A/14 V/DC, (brydekontakt) 10 A/14 V/DC

Koblingsspænding: 14 V/DC

Skiftestrøm: NO 20 A / NC 10 A

Type: ACT512

Omgivelsestemperatur: -40 - +85 °C

Dokumenter og downloads

Datablad

Datablad 505015 Panasonic ACT512 Køretøjsrelæ 12 V/DC 20 A 2 x omskifter

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 505015 Panasonic ACT512 Køretøjsrelæ 12 V/DC 20 A 2 x omskifter

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Smal miniature automotive relæ i forseglet hus. Fås som enkelt eller dobbelt spole relæ. CT2 relæ med integreret H-bro til motor inverter. Anvendelse: komfort elektronik, vinduer, centrallås, sædeindstilling, soltag, ventilator, udvendig spejl justering, belysning.

Tip

Oplysningerne på skift strøm vedrører Maksimal belastning. For yderligere specifikationer henvises til den omfattende dokumentation, der kan downloades uden beregning.
