Name: Panasonic ACT112 Køretøjsrelæ 12 V/DC 20 A 1 x skiftekontakt
Brand: Panasonic
SKU: 504988
Availability: BackOrder

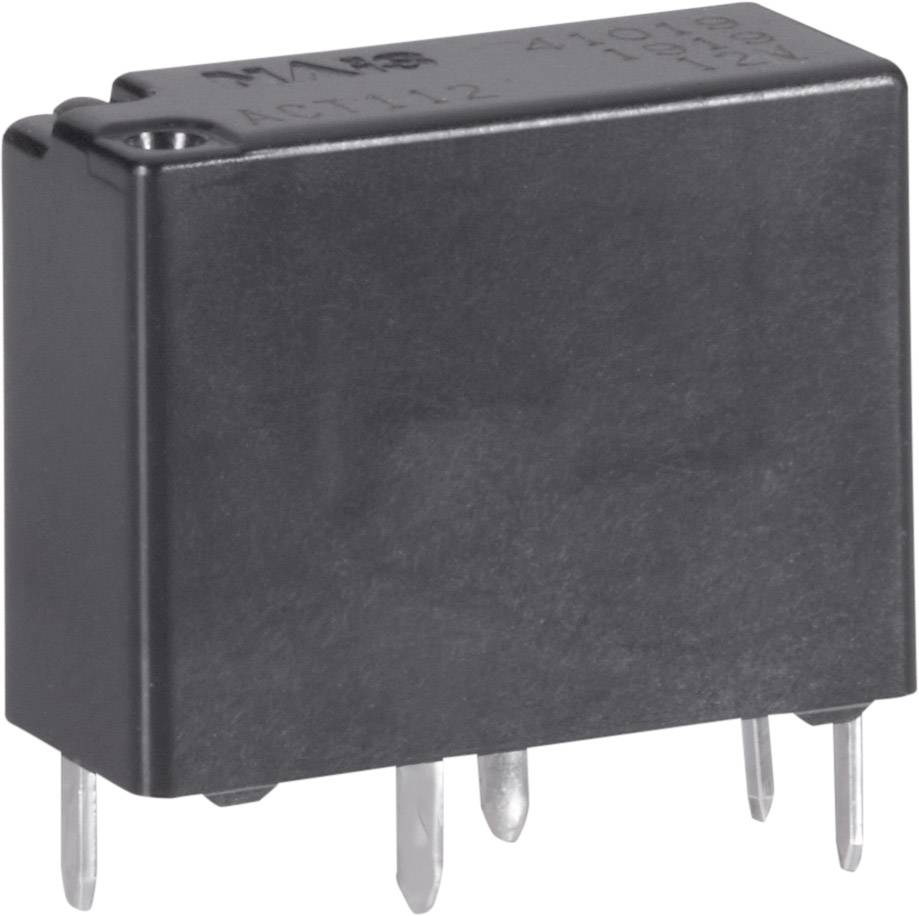

Et sort elektronisk relæ med fire metalben.

Teknisk tegning med dimensioner og tolerancer. Viser afstande og diametre for forskellige punkter og linjer.

Teknisk tegning med komponentdimensioner i millimeter; viser front-, side- og topview af en elektronisk komponent.

Relæskema: Viser kontakter 'COM', 'NO', 'NC', symboliserer åben og lukket strømkreds med en LED-indikator.

1/4

Lignende billede

Produkttype

Køretøjsrelæ

Nominel spænding spole

12 V/DC

Kontakttype

1 x skiftekontakt

Tilslutning

Lodning

Koblingsspænding (max.)

14 V/DC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Ukendt leveringstid

Antal

stk.

Total (42,90 kr. / stk.r)

42,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Skifte strøm (min.): (ved 12 V/DC) 1 A
Spoleeffekt: 800 mW

Produkttype: Køretøjsrelæ

Type: ACT112

Specifikationer: uden fastgøringsvinkel

Nominel spænding spole: 12 V/DC

Kontakttype: 1 x skiftekontakt

Kontaktmateriale: Sølvlegering

Tilslutning: Lodning

Koblingsspænding (max.): 14 V/DC

Brydestrøm (max.): 20 A

Omkoblingsstrøm skydekontakt (max.): 20 A

Modstand (spole): 180 Ω

Mekanisk levetid: 1 x 10⁷

Min. Temperatur: -40 °C

Maks. temperatur: +85 °C

Bredde: 7.2 mm

H: 13.5 mm

L: 17.4 mm

Dim.: (L x B x H) 17.4 x 7.2 x 13.5 mm

Variant: monostabilt

Nominel spænding (detaljer): 12 V/DC

Koblingseffekt: (Sluttekontakt) 20 A/14 V/DC, (brydekontakt) 10 A/14 V/DC

Koblingsspænding: 14 V/DC

Skiftestrøm: NO 20 A / NC 10 A

Type: ACT112

Omgivelsestemperatur: -40 - +85 °C

Dokumenter og downloads

Datablad

Datablad 504988 Panasonic ACT112 Køretøjsrelæ 12 V/DC 20 A 1 x skiftekontakt

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 504988 Panasonic ACT112 Køretøjsrelæ 12 V/DC 20 A 1 x skiftekontakt

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Smal miniature automotive relæ i forseglet hus. Fås som enkelt eller dobbelt spole relæ. CT2 relæ med integreret H-bro til motor inverter. Anvendelse: komfort elektronik, vinduer, centrallås, sædeindstilling, soltag, ventilator, udvendig spejl justering, belysning.

Tip

Oplysningerne på skift strøm vedrører Maksimal belastning. For yderligere specifikationer henvises til den omfattende dokumentation, der kan downloades uden beregning.
