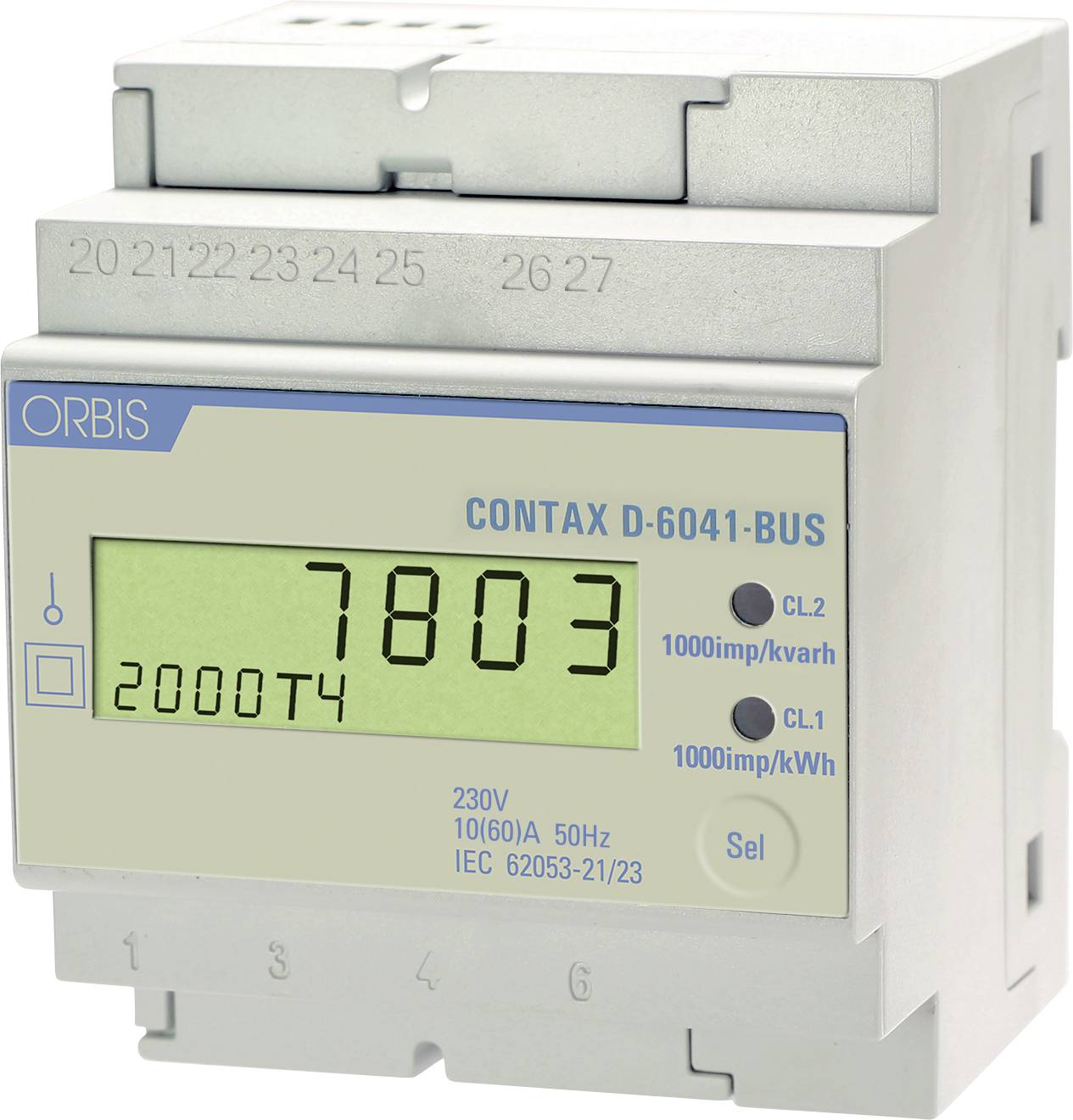

ORBIS Zeitschalttechnik kW-Zähler OB709300 Vekselstrømsmåler digital 60 A MID-godkendelse: Nej 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Vekselstrømsmåler
Belastningsstrøm
60 A
Visning
digital
Tællertype
Elektronisk/statisk (direkte måler)
Driftsspænding (detaljer)
230 V/AC
Datablad (PDF)
Højdepunkter og detaljer
Veksel-, trefasestrømmåler
- Digital, multifunktionel vekselstrømsmåler (vekselstrømsnet)
- Integreret RS-485-interface med Modbus-RTU protokol
- Direkte tilslutning op til maks. 60 A.
- Tovejs effektmåling (virke- og reaktionsevne)
- Op til 4 tariffer og med intern lasthukommelse kan programmeres
Tekniske specifikationer
- Interface: RS-485 (Modbus RTU)
- Impulskonstant: 1000 imp/kWh / 1000 imp/kvarh
- Beskyttelsesklasse: IP20 i henhold til en 60529
- Driftstemperatur: -25 °C til +65 °C
- Monteringstype: Din-din-din-skinne (en 60715/TH35)
- Tællertype
Elektronisk/statisk (direkte måler)
- Produkttype
Vekselstrømsmåler
- Belastningsstrøm
60 A
- Visning
digital
- Driftsspænding (detaljer)
230 V/AC
- Særligt kendetegn
Tovejs-måler
Modbus-RTU-kommunikation
Der kan programmeres 4 tariffer
- Producentfarve
Hvid
Grå
- Dim.
(L x B x H) 65 x 72 x 90 mm
- Vægt
280 g
- Opstart strøm
0.025 A
- Opstart strøm
25 mA (bei Leistungsfaktor Cos φ = 1)
- Visning
Digitalt LCD-display
- Displayområde
Multi-parametre
- Variant
Indbygningsapparat til din-skinne / rækkeindbygningsapparat (4 Te)
- Driftsspænding
230 V/AC
- Indbygningsbredde
72
- Indbygningslængde
35 cm
- Frekvens
50 Hz
- Nøjagtighedsklasse
Klasse 1 (driftsenergi), klasse 2 (blindenergi)
- MID-godkendelse
Nej
- Beskeder Funktion
Driftsenergi
Strøm
Spænding
Nettoydelse
Blindeffekt
Skinneeffekt
- Nominelt spændingsområde
184 til 264 V/AC
- Netspænding (maks.)
264 V/AC
- Netspænding (min.)
184 V/AC
- Bredde
72 mm
- H
90 mm
- L
65 mm
- Strøm (max.)
60 A
- Strøm (min.)
0.5 A
- Strømområde
0.5 til 60 A
- Type
kW-Zähler
- Virkningseffektområde
0 kW bis 13,8 kW
- Aktivt strømområde
0,5 A bis 60 A
- Effektfaktor cos Ø (max.)
1
- Effektfaktor cos Ø (min.)
0.5
- Aktiv effekt (maks.)
13.8 kW
- Aktiv effekt (min.)
0 W
- Aktivt effektområde
0 til 13.8 kW
Dokumenter og downloads
Datablad
Datablad 3828167 ORBIS Zeitschalttechnik kW-Zähler OB709300 Vekselstrømsmåler digital 60 A MID-godkendelse: Nej 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3828167 ORBIS Zeitschalttechnik kW-Zähler OB709300 Vekselstrømsmåler digital 60 A MID-godkendelse: Nej 1 stk
Beskrivelse
Digital energimåler til strømkredse på op til 60 ampere. RS-485-udgang og Modbus-protokol (RTUD), der gør det muligt at tilslutte enheden til et energiovervågningssystem. Mulighed for programmering af op til 4 tariffer. Intern registerlagring og mulighed for aflæsning og ændring af lastkurvenegistret.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Digital LED-visning
- Interface RS-485 (Modbus RTU)
- S0-impulsudgang (1000 imp/kvarh)
- Optisk LED-impulsvisning
- Intern hukommelse til registrering af belastningskurve/måledata
Inkluderet i leveringen
- 1x Orbis CONTAX D-6041 BUS (OB709300)
- 1x betjenings-/monteringsvejledning
