Magswitch 81101375 Værkstedstilbehør (andet) #####Magnetischer Anschlag

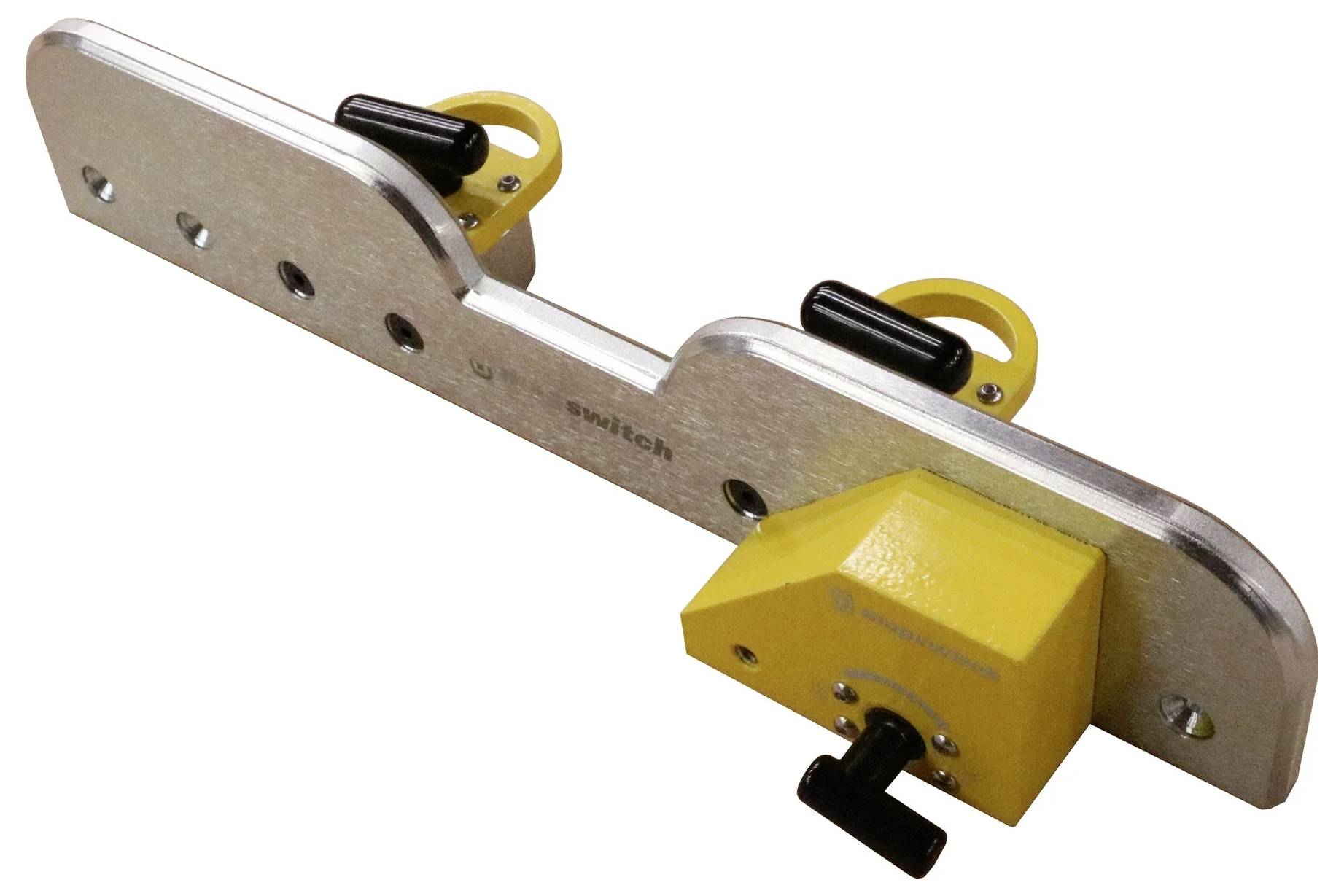

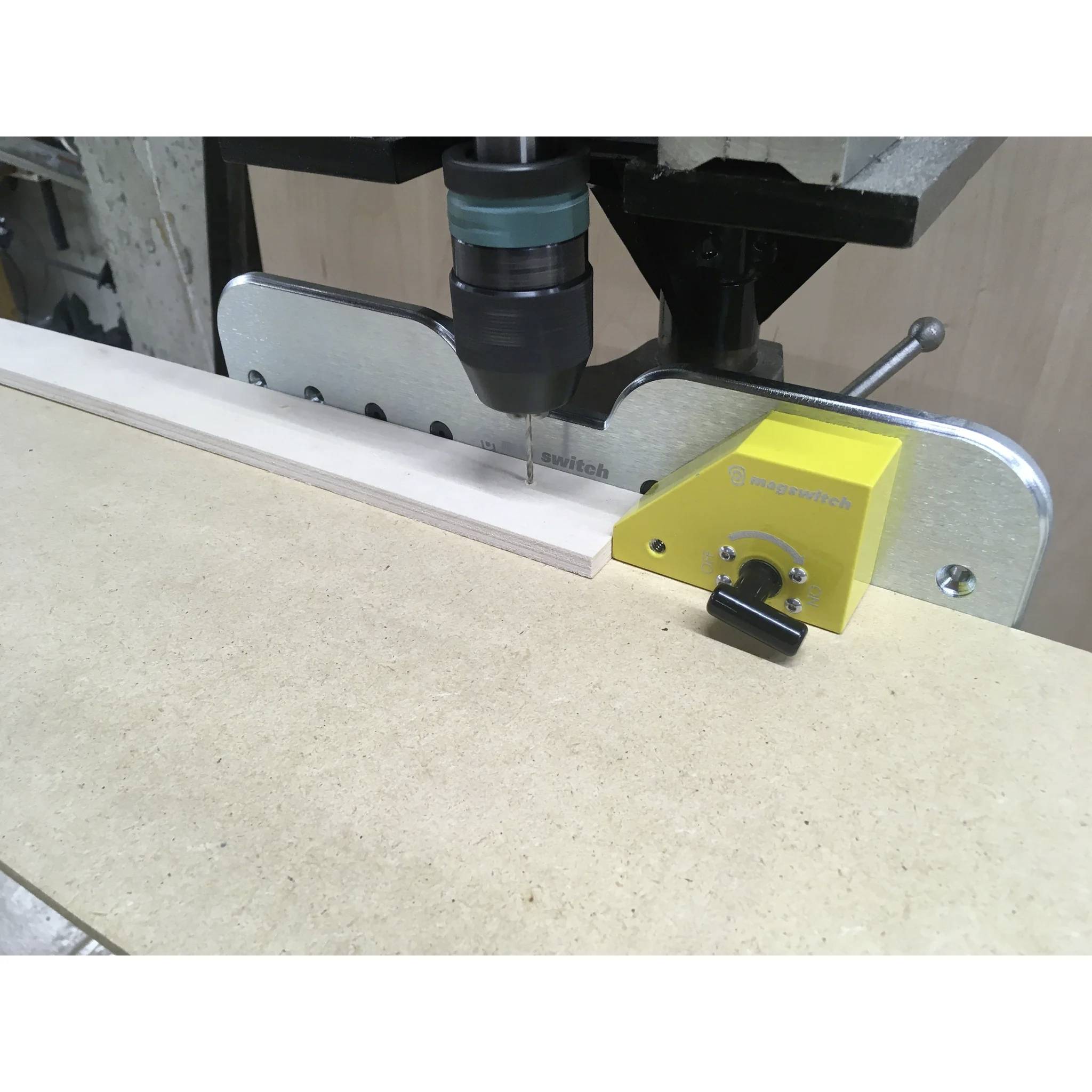

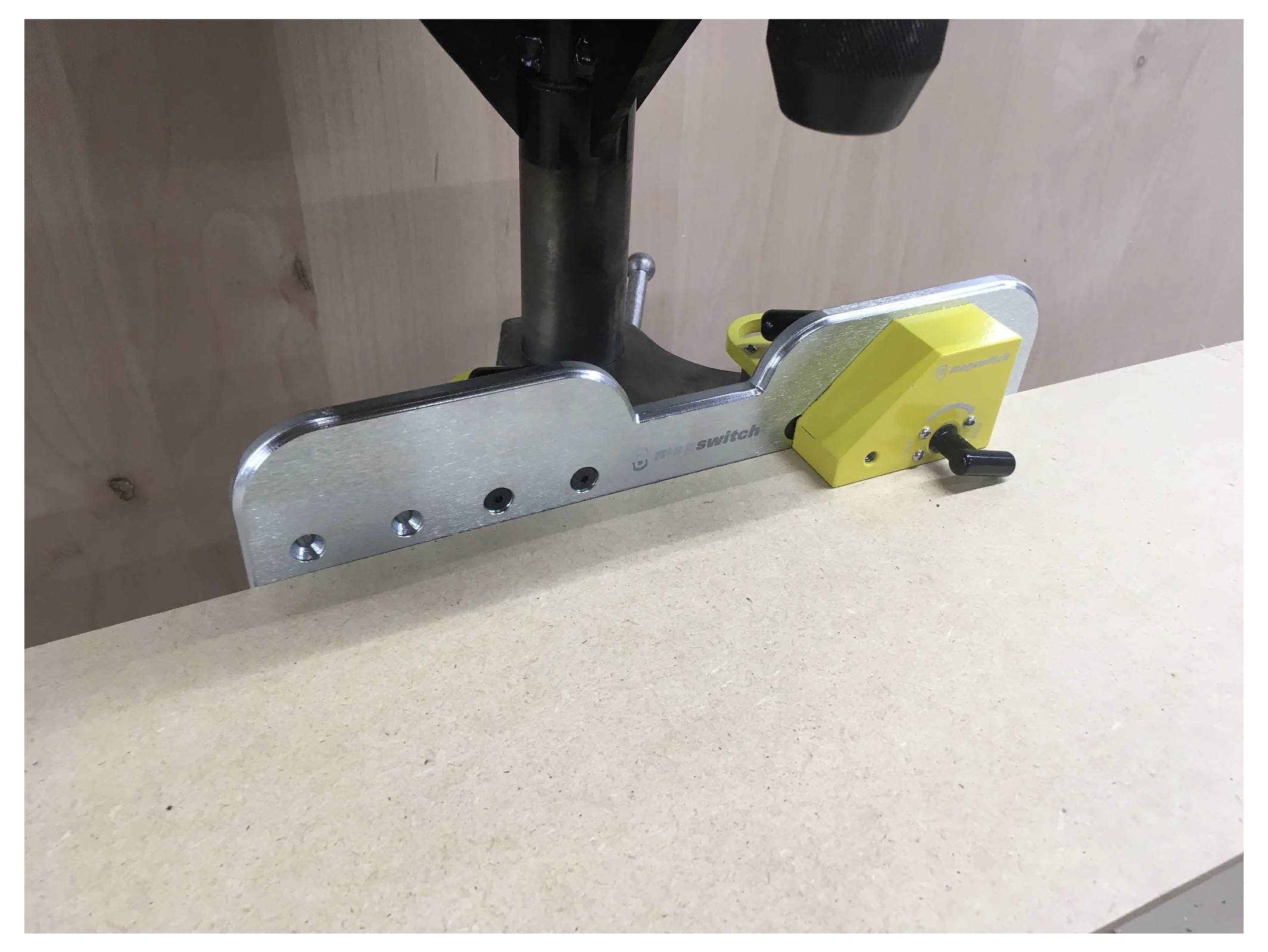

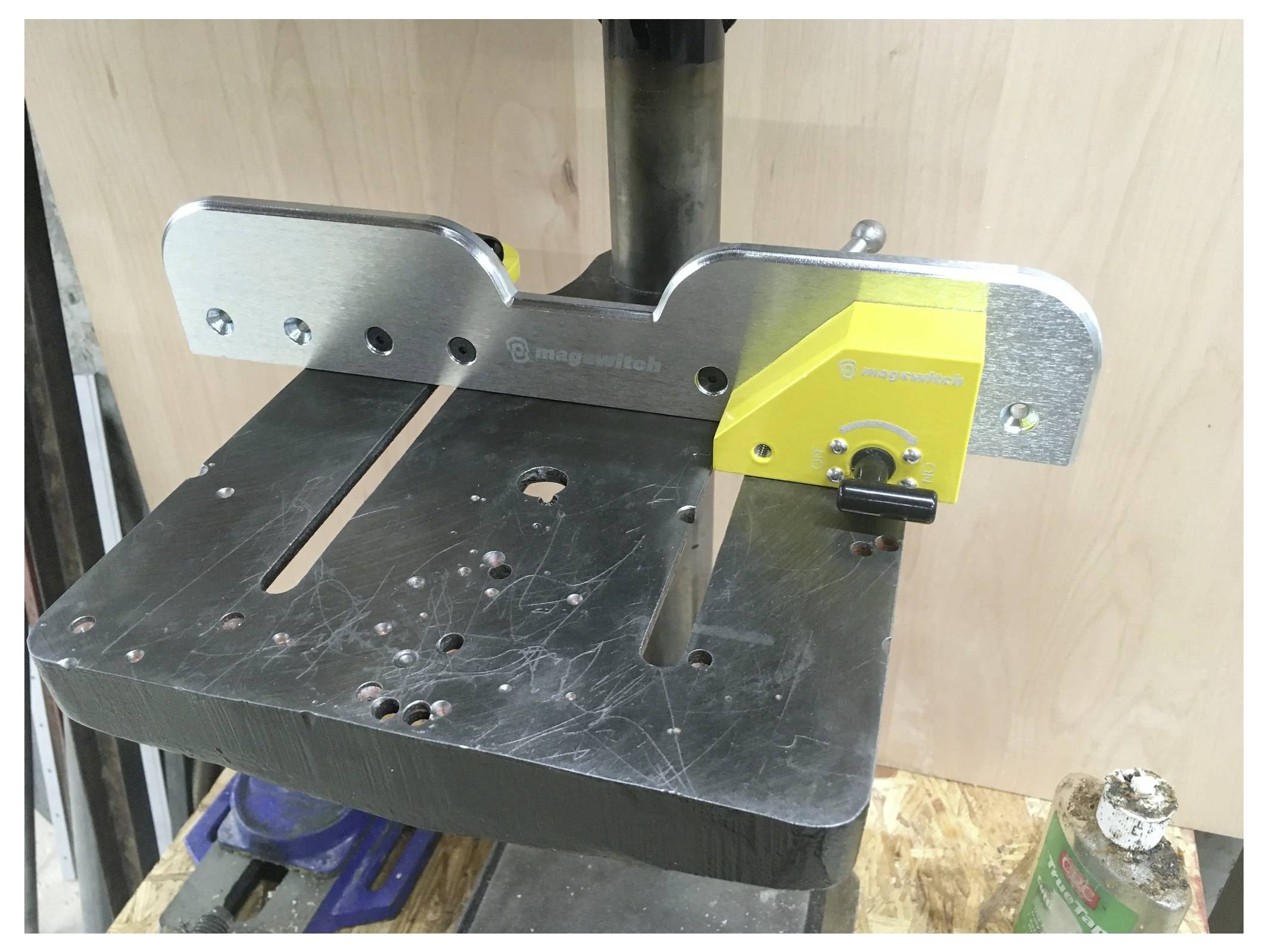

Højtydende magneter giver en hurtig positionering og finjustering af anslaget og gør det lettere at fjerne og opbevare den, når anslaget ikke er nødvendig. Magneterne kan placeres på forskellige punkter på anslaget for at sikre en optimal placering på mindre boremaskineborde. Den robuste vertikale anslagsplade står ikke i vejen for borefuteren - selv ikke, når der udføres boringer tæt på anslaget. En anslagsblok kan hurtigt rettes ud i flugt med borebordet eller med det opmaskede materiale under emnet og kan opbevares pladsbesparende, når den ikke bruges. Anslagspladen er 330 mm lang og 63,5 mm høj. Den maksimale holdekraft (afrivningskraft) er 132 kg (291,01 lbs), den maksimale forskydningskraft er 19 kg (41,89 lbs), mætningstykkelsen er 6 mm (0,24 in), den maksimale samlede højde er 63,50 mm (2,50 lbs), den samlede længde er 330 mm (12,99 lbs), den samlede bredde 69,15 mm (2,72 in) og egenvægten er 2 kg (4,41 lbs). Den magnetiske polflade måler 40 x 31 mm (2x) eller 1,57 x 1,22 i (2x). Afhængigt af materialetykkelse er der følgende maksimale kræfter: Ved 0,5 mm (0,02 i) 16,9 kg (37,32 lbs), ved 1,0 mm (0,04 i) 45,2 kg (99,65 lbs), ved 2,0 mm (0,08 i) 86,4 kg (190,48 lbs), ved 3,0 mm (0,12 i) 117,6 kg (259,26 lbs), ved 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), ved 5,0 mm (0,20 i) 129,5 kg (285,56 lbs), ved 6,0 mm (0,24 i) 132,1 kg (291,16 lbs) og ved 50,0 mm (1,97 i) 132,5 kg (292,05 lbs). Den sikre arbejdsbelastning (SWL – Safe Working Load) beregnes ud fra den maksimale kraft divideret med en sikkerhedsfaktor på mindst 5. De angivne værdier er blevet bestemt under laboratorieforhold med 2 tommer tykt SAE1018-stål, en overfladeruhed på 63 mikro-tommer og optimerede sko. Den faktiske holdekraft og sikre arbejdsbelastning kan variere afhængigt af anvendelsen. Det anbefales, at produktet afprøves på forhånd ved enhver anvendelse, og at der findes en MagSwitch-ingeniør. Alle data gælder for enheder med fladt fodtøj. Værdierne kan variere med ±5 %. De angivne maksimalværdier er ikke sikre løftekræfter – ved specifikationen af værktøjet skal der tages hensyn til en tilsvarende sikkerhedsfaktor. MagSwitch anbefaler en sikkerhedsfaktor på 5:1 til de fleste anvendelser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
