Magswitch 81101371 Værkstedstilbehør (andet) #####Magnetischer Anschlag

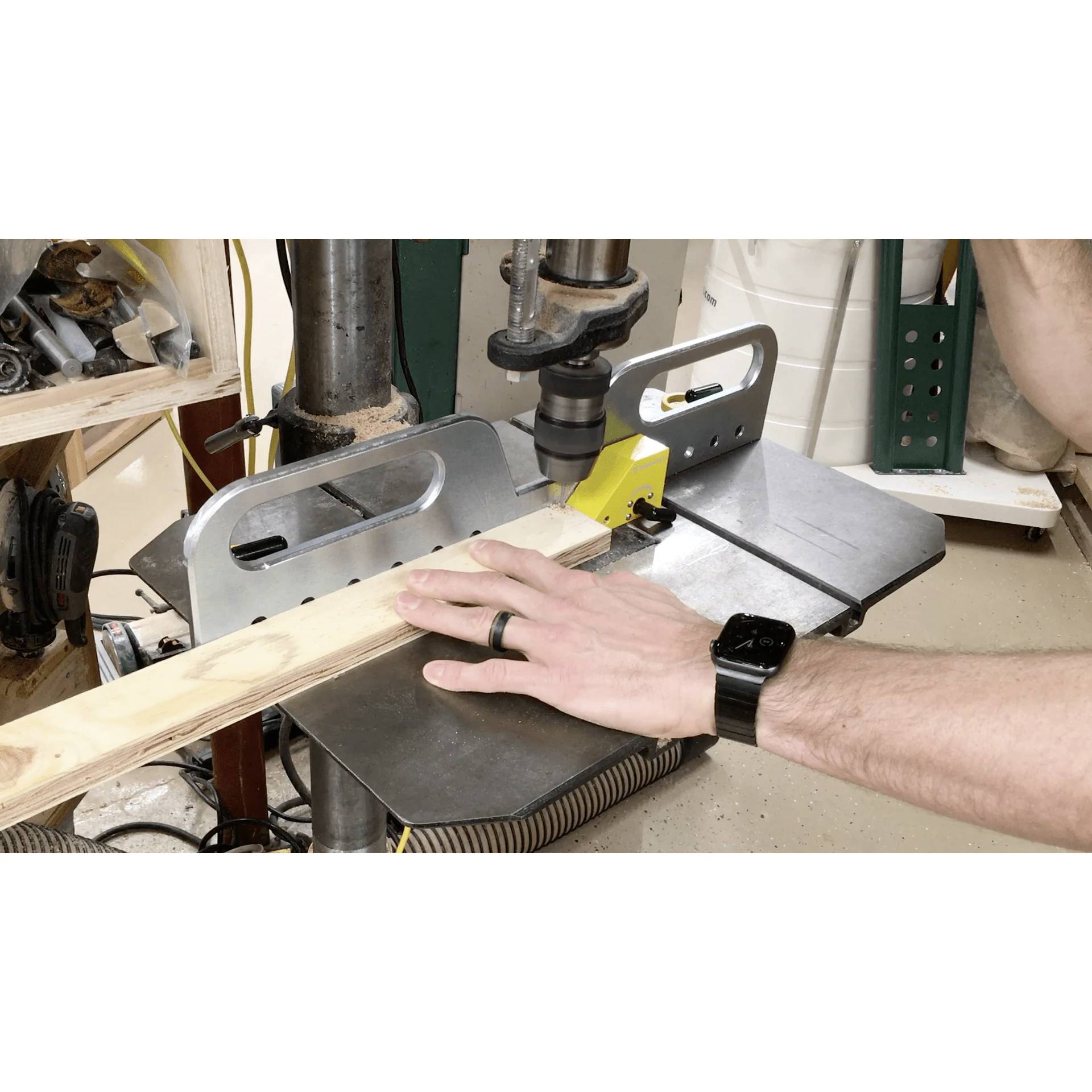

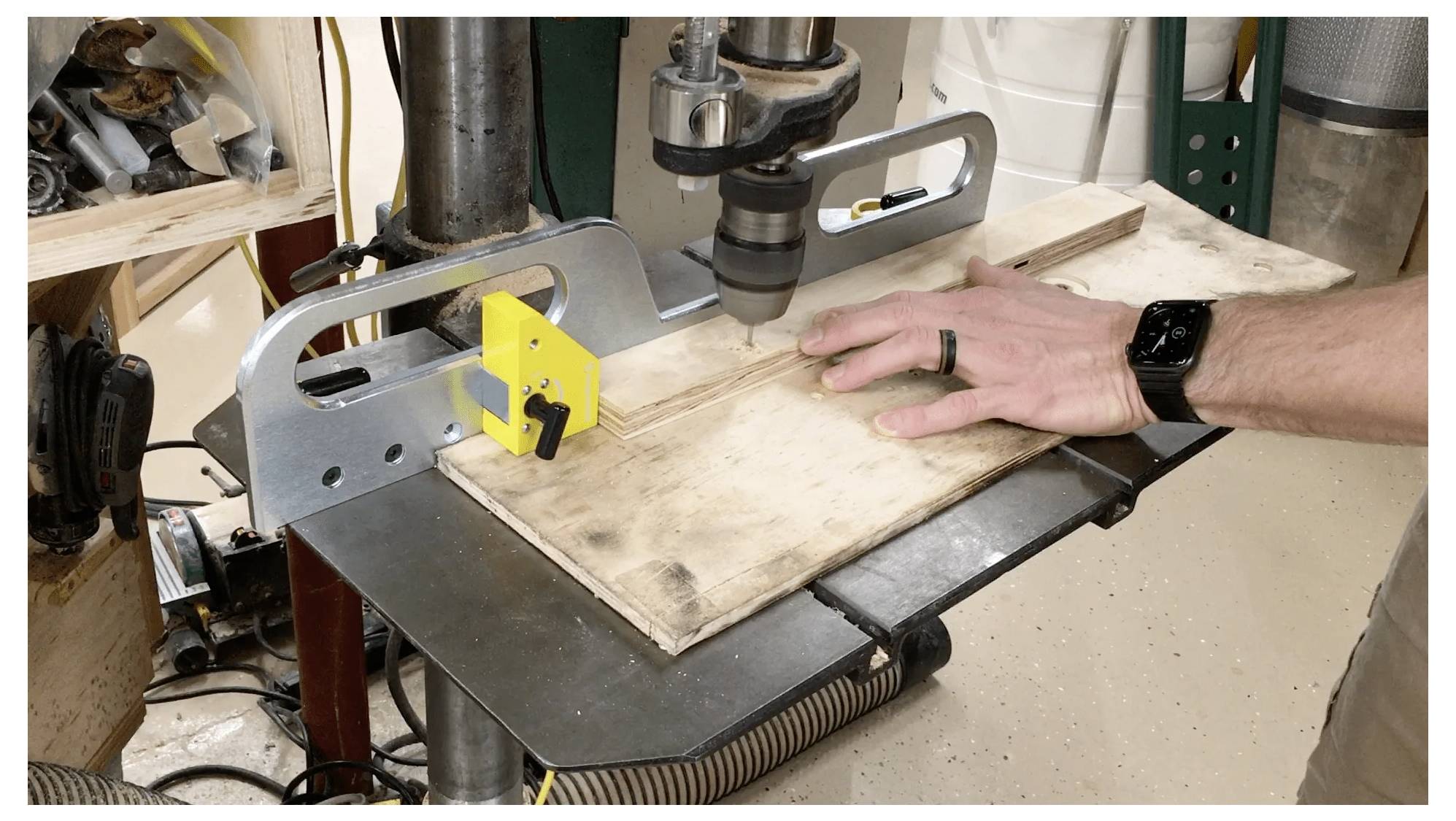

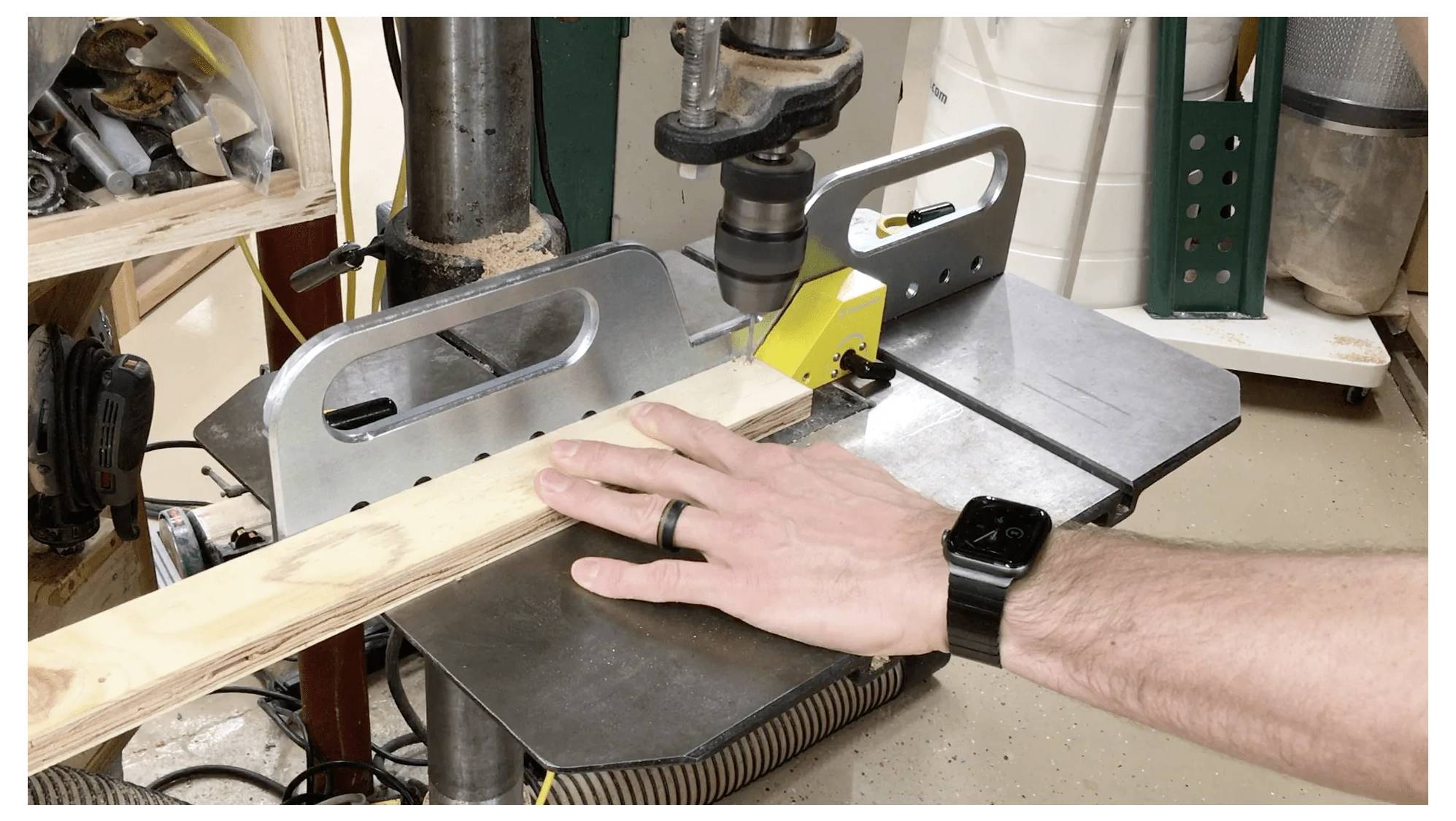

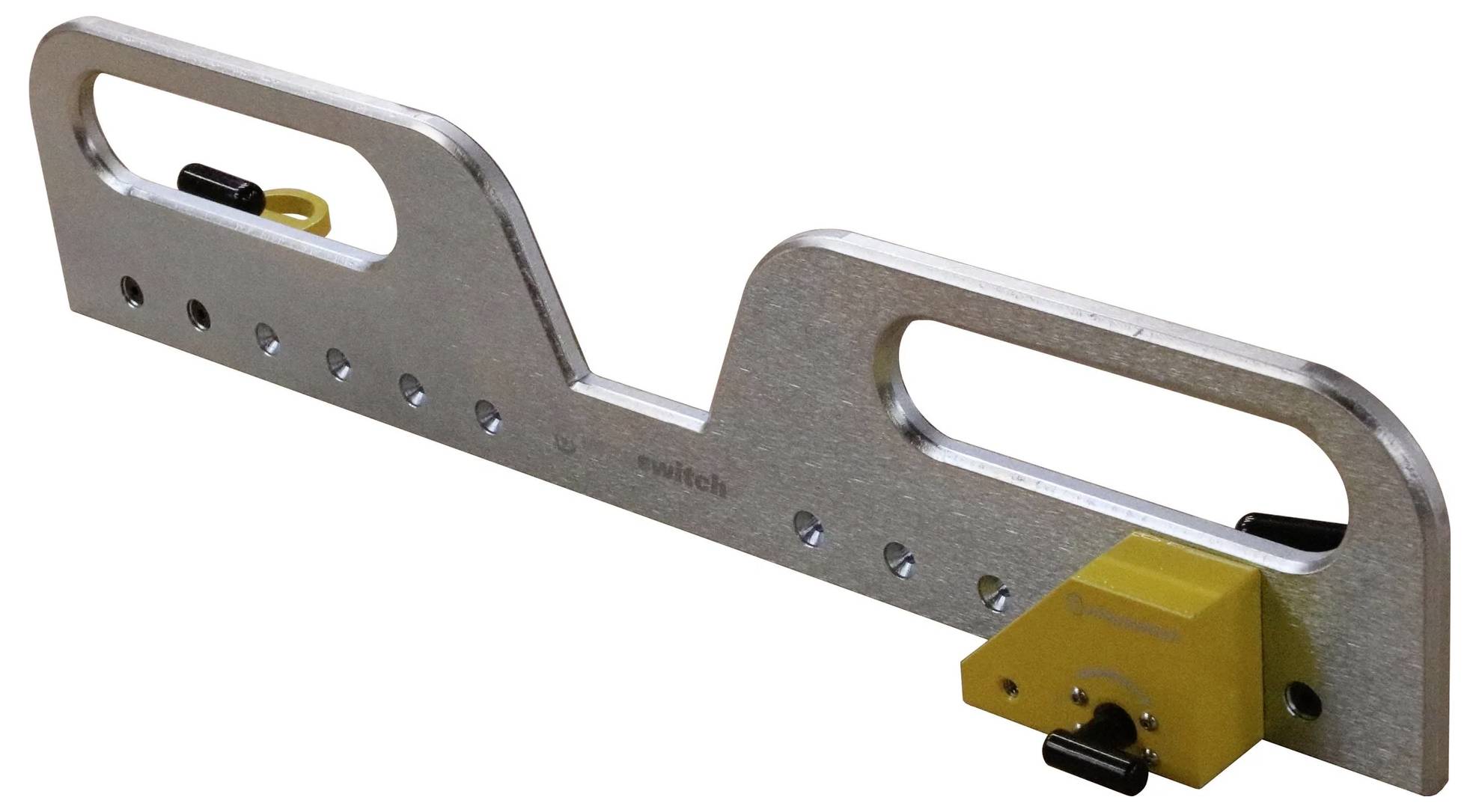

Højtydende magneter giver en hurtig positionering og finjustering af anslaget og gør det lettere at fjerne og opbevare den, når anslaget ikke er nødvendig. Magneterne kan anbringes på forskellige punkter på anslaget for at sikre en optimal placering på boremaskineborde. Den stabile, store vertikale anslagsplade står heller ikke i vejen for borepatronen ved boringer nær anslaget og kan desuden anvendes som anslag til eftersaven med båndsavblad. En anslagsblok kan hurtigt rettes op i niveau med boremaskinebordet eller med poppel materiale under emnet og kan opbevares pladsbesparende, når den ikke bruges. Anslagspladen er 533,4 mm lang og 109 mm høj. Den maksimale holdekraft (afrivningskraft) er 132 kg (291,01 lbs), den maksimale forskydningskraft er 19 kg (41,89 lbs), mætningstykkelsen er 6 mm (0,24 in), den maksimale totalhøjde er 109 mm (4,29 lbs), den samlede længde 533,4 mm (21 lbs), den samlede bredde 69,15 mm (2,72 in) egenvægten ligger på 3,8 kg (8,38 lbs) og den magnetiske polflade måler 40 x 31 mm (2x) eller 1,57 x 1,22 i (2x). Afhængigt af materialetykkelse er der følgende maksimale kræfter: Ved 0,5 mm (0,02 i) 16,9 kg (37,32 lbs), ved 1,0 mm (0,04 i) 45,2 kg (99,64 lbs), ved 2,0 mm (0,08 i) 86,4 kg (190,48 lbs), ved 3,0 mm (0,12 i) 117,6 kg (259,26 lbs), ved 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), ved 5,0 mm (0,20 i) 129,5 kg (285,56 lbs), ved 6,0 mm (0,24 i) 132,1 kg (291,16 lbs) og ved 50,0 mm (1,97 i) 132,5 kg (292,05 lbs). Den sikre arbejdsbelastning (SWL – Safe Working Load) beregnes ud fra den maksimale kraft divideret med en sikkerhedsfaktor på mindst 5. De angivne maksimalværdier er blevet bestemt under laboratoriebetingelser ved hjælp af 2 tommer tykt SAE1018-stål, en overfladeruhed på 63 mikro-tommer og optimerede sko. Den faktiske holdekraft og sikker arbejdsbelastning kan variere afhængigt af anvendelsen. Det anbefales at teste produktet inden brug under reelle forhold og høre en MagSwitch-applikationteknikur. Alle data gælder for enheder med fladt fodtøj. Værdierne kan afvige med ±5 %. De angivne maksimalkræfter udgør ikke nogen sikker løftegræfter – konstruktøren skal tage hensyn til en tilsvarende sikkerhedsfaktor i værktøjsspecifikationen. MagSwitch anbefaler en sikkerhedsfaktor på 5:1 til de fleste anvendelser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
