Name: Lastdelekontakt Sort 4-polet 16 mm² 16 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Leder-type = N Siemens 3LD30501TL1
Brand: Siemens
SKU: 1701822
Availability: BackOrder

En elektrisk kontakt fra Siemens med mærkaterne 'I' for Tændt og 'O' for Slukket. Kontakten er indstillet til Slukket.

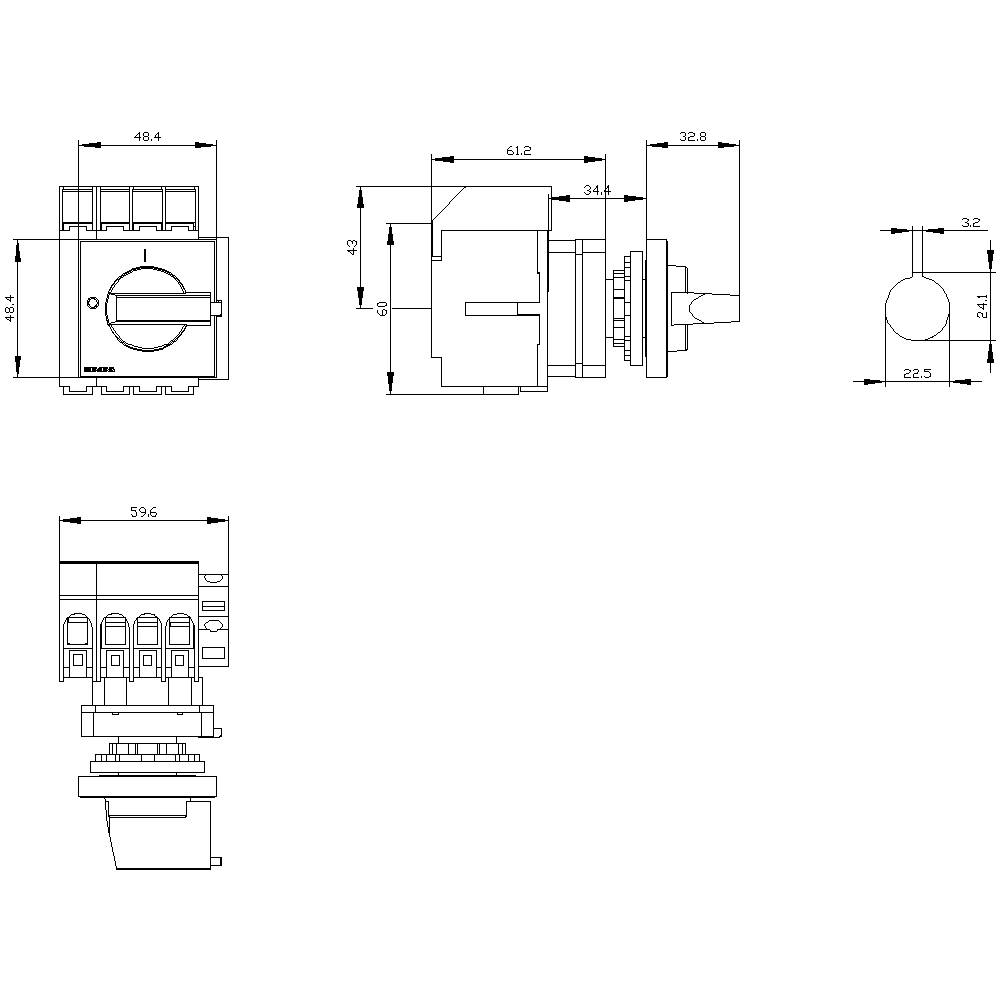

Diagrammet viser for-, side- og topview af en kontakt med nøjagtige mål i millimeter, herunder højde og bredde.

1/2

Lignende billede

Produkttype

Lastdelekontakt

Nominel spænding

690 V/AC

Poltal

Nominel strøm - afrundet

16 A

Kontakttype

1 x sluttekontakt

1 x brydekontakt

Datablad (PDF)

Levering man. 26. okt.

Antal

stk.

Total (351,20 kr. / stk.r)

351,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP65
Isolationsspænding: 690 V
Driftsfrekvens: 50/60 Hz
Omgivende temperatur: -25 °C - +55 °C
Stødspændingsstyrke: 6 kV
Mekanisk levetid 100000 000
Elektrisk levetid: 6000
Aktiveringselementets farve: Sort
Tabseffekt 2 W

Produkttype: Lastdelekontakt

Kontakttype: 1 x sluttekontakt
1 x brydekontakt

Driftsspænding (detaljer): 690 V/AC

Nominel spænding: 690 V/AC

Producentfarve: Sort

Tværsnit: 16 mm²

Poltal: 4

Dim.: (Ø x H) 22.5 mm x 60 mm

Nominel strøm: 16 A

Nominel strøm - afrundet: 16 A

Variant: Hovedafbryder

Leder-type: N

Bredde: 60 mm

H: 60 mm

D: 114 mm

(Ø): 22.5 mm

: 6 kW

: 1

: 1

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: Black

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Tværsnit

Poltal

Nominel spænding

3-polet 35 mm² 63 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD25551TP000AE8

Artikel nr.:1744180

Levering man. 19. okt.

Conrad Electronic

63 A

35 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

5.272,00 kr.^*

Kontaktapparat 2-polet 16 A Siemens 3LD92065A

Artikel nr.:1742995

Levering man. 26. okt.

Conrad Electronic

16 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

327,20 kr.^*

Lastdelekontakt 3-polet 16 mm² 16 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD30101TK05

Artikel nr.:1744386

Levering man. 19. okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

279,20 kr.^*

Lastdelekontakt 3-polet 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikel nr.:1744384

Levering man. 19. okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

207,20 kr.^*

Lastdelekontakt 3-polet 16 mm² 25 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD31101TK05

Artikel nr.:1703073

Levering man. 26. okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

351,20 kr.^*

Lastdelekontakt 3-polet 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikel nr.:1699137

Levering man. 19. okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

279,20 kr.^*

Lastdelekontakt 3-polet 16 mm² 32 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Leder-type = L Siemens 3LD32101TK05

Artikel nr.:1741547

Levering man. 26. okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

351,20 kr.^*

Lastdelekontakt 3-polet 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikel nr.:1748476

Levering man. 19. okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

255,20 kr.^*

Lastdelekontakt 3-polet 16 mm² 40 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD33101TK05

Artikel nr.:1741759

Levering man. 26. okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

552,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikel nr.:1741757

Levering man. 19. okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

440,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 1701822 Lastdelekontakt Sort 4-polet 16 mm² 16 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Leder-type = N Siemens 3LD30501TL1

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1701822 Lastdelekontakt Sort 4-polet 16 mm² 16 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Leder-type = N Siemens 3LD30501TL1

Beskrivelse

Lastafbryder 3LD3, IU 16 A hovedafbryder 3-polet + N nominel driftseffekt ved AC-23 A ved 400V 7,5 kW frontfastgørelse basiskontakt med central fastgørelse 22,5 mm drejedrev sort 48x48 mm med hjælpekontakt 1OE+1S hoved- og nød-STOP-kontakt SENTRON 3LD3 til sikker frakobling af belastninger i mange områder, for eksempel til drejestrømsmotorer, klima- og ventilationsanlæg, i styrings- eller kontrolskabe, især til mindre maskiner som f.eks. save, kompressorer, pumper, betonblandere, boremaskiner, fræsning eller træbearbejdningsmaskiner.
Modulær opbygning, hurtig og enkel montering af hjælpeafbrydere, N-PE-klemme eller 4. Pol. Optimal netadskillelse fra 16 A til 63 A ved drejedrevets lukkbarhed. Kan anvendes til mange formål takket være internationale approbationer. En mekanisk størrelse til fem elektriske størrelser.
Hoved- og NØDSTOP-kontakten 3LD kan fås i mange varianter til fastgørelse på fronten, monteringsplade, din-skinne eller fordelerindbygning, med direkte- eller dørkoblings-drejedrev. Ved 3LD2 fås også varianter til jævnstrømsanvendelser.
Hoved- og nød-STOP-kontakt 3LD - gennemgående sikkerhed for brugere og systemer.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
