Name: Lastdelekontakt Rød, Gul 4-polet 16 mm² 25 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD21542EP53
Brand: Siemens
SKU: 1743125
Availability: BackOrder

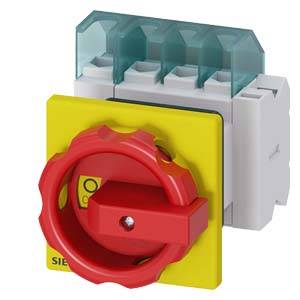

Kontakt med rød drejeknap og gul base, bruges til styring eller afbrydelse af elektriske apparater.

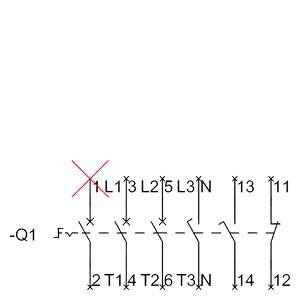

'Q1' viser et elektrisk kredsdiagram med tre faser L1, L2, L3 og en sikkerhedsafbryder. Et X markerer en adskillelse ved L1.

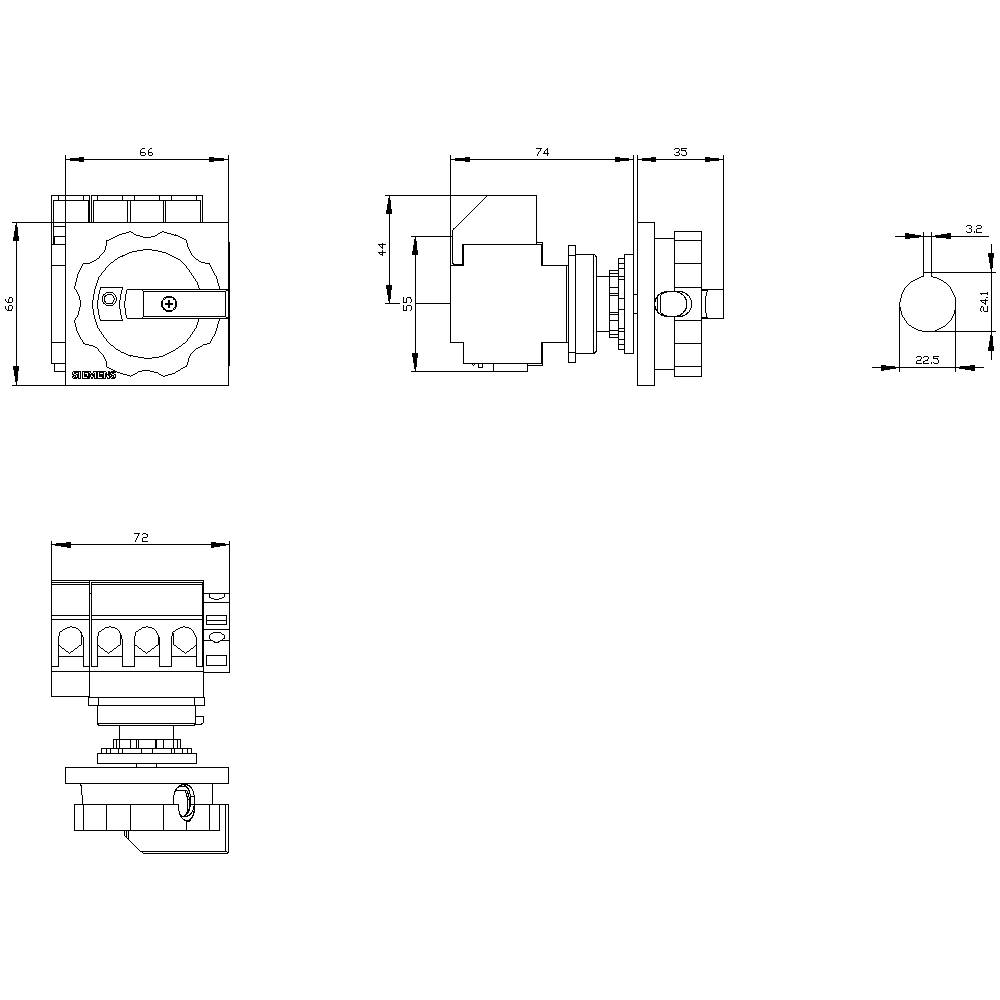

Teknisk tegning af en kontakt med side-, front- og topview. Dimensioner og afstande er detaljeret vist.

1/3

Lignende billede

Produkttype

Lastdelekontakt

Nominel spænding

690 V/AC

Poltal

Nominel strøm - afrundet

25 A

Kontakttype

1 x sluttekontakt

1 x brydekontakt

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (650,00 kr. / stk.r)

650,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP65
Isolationsspænding: 690 V
Driftsfrekvens: 50/60 Hz
Omgivende temperatur: -25 °C - +55 °C
Stødspændingsstyrke: 6 kV
Mekanisk levetid 100000 000
Elektrisk levetid: 6000
Aktiveringselementets farve: Rød
Lastafbryderens størrelse: 2
Tabseffekt 4.4 W

Produkttype: Lastdelekontakt

Kontakttype: 1 x sluttekontakt
1 x brydekontakt

Driftsspænding (detaljer): 690 V/AC

Nominel spænding: 690 V/AC

Producentfarve: Rød
Gul

Tværsnit: 16 mm²

Poltal: 4

Dim.: (Ø x H) 22.5 mm x 84 mm

Nominel strøm: 25 A

Nominel strøm - afrundet: 25 A

Variant: Nødstopknap

Bredde: 67 mm

H: 84 mm

D: 116.5 mm

(Ø): 22.5 mm

: 8 kW

: 1

: 1

: 25 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Nominel spænding

Nominel strøm - afrundet

Poltal

Tværsnit

3-polet 35 mm² 63 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD25551TP000AE8

Artikel nr.:1744180

Levering tirs. 10. nov.

Conrad Electronic

690 V/AC

63 A

35 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.690,00 kr.^*

Kontaktapparat 2-polet 16 A Siemens 3LD92065A

Artikel nr.:1742995

Levering tirs. 17. nov.

Conrad Electronic

16 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

409,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 16 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD30101TK05

Artikel nr.:1744386

Levering tirs. 10. nov.

Conrad Electronic

690 V/AC

16 A

16 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikel nr.:1744384

Levering tirs. 10. nov.

Conrad Electronic

690 V/AC

16 A

16 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 25 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD31101TK05

Artikel nr.:1703073

Levering tirs. 17. nov.

Conrad Electronic

690 V/AC

25 A

16 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

439,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikel nr.:1699137

Levering tirs. 10. nov.

Conrad Electronic

690 V/AC

25 A

16 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 32 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Leder-type = L Siemens 3LD32101TK05

Artikel nr.:1741547

Levering tirs. 17. nov.

Conrad Electronic

690 V/AC

32 A

16 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

439,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikel nr.:1748476

Levering tirs. 10. nov.

Conrad Electronic

690 V/AC

32 A

16 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

319,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 40 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD33101TK05

Artikel nr.:1741759

Levering tirs. 17. nov.

Conrad Electronic

690 V/AC

40 A

16 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

Lastdelekontakt 3-polet 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikel nr.:1741757

Levering tirs. 10. nov.

Conrad Electronic

690 V/AC

40 A

16 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

550,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 1743125 Lastdelekontakt Rød, Gul 4-polet 16 mm² 25 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD21542EP53

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1743125 Lastdelekontakt Rød, Gul 4-polet 16 mm² 25 A 1 x sluttekontakt, 1 x brydekontakt 690 V/AC Siemens 3LD21542EP53

Beskrivelse

SENTRON., lastskilleafbryder 3LD, nødstop-afbryder, 4- polet, IU: 25 A, Drifteffekt / ved AC-23 A ved 400V: 9,5 kW, frontfastgjort, 1Ö, 1S, drejedrev, rød/gul, central fastgørelse 22,5 mm. håndkontakten SENTRON. 3LD2 kan bruges til sikker frakobling af belastninger på mange områder, for eksempel til drejestrømsmotorer, klima- og ventilationsanlæg, i maskin- og anlægsbyggeri, i den kemiske industri eller i føde- og drikkevareindustrien.
Modulær opbygning, hurtig og enkel montering af hjælpeafbrydere, N-PE-klemme eller 4. Pol. Optimal netadskillelse fra 16 A til 250 A ved drejedrevets lukkbarhed. Beskyttelsesklasse op til IP 65 med indkapslet kabinet til anvendelse udendørs. Alsidig og kan anvendes i hele verden takket være internationale IEC-, UL-, CCC- samt skibsbygnings-godkendelser.
Hoved- og NØDSTOP-kontakten 3LD kan fås i mange varianter til fastgørelse på fronten, monteringsplade, din-skinne eller fordelerindbygning, med direkte- eller dørkoblings-drejedrev. Ved 3LD2 fås også varianter til jævnstrømsanvendelser.
Hoved- og nød-STOP-kontakt 3LD - gennemgående sikkerhed for brugere og systemer.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
