Kendrion D 39-BOR-F-DS9420-24V DC 100 ED Drejemagnet 24 V/DC 6 W 1 stk

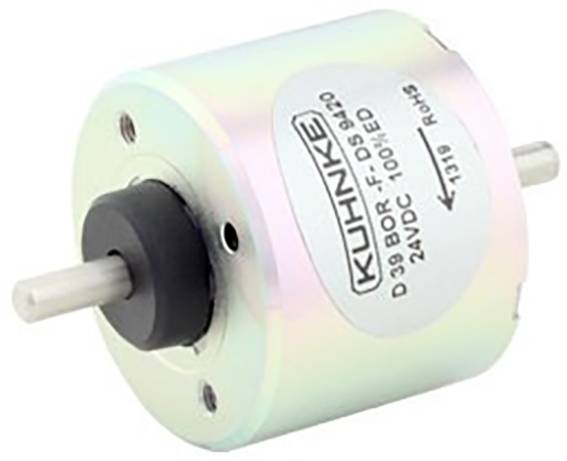

Lille elektromotor med påskriften 'KUHNKE D 39BOR F-DS 8430 24VDC 100%ED'.
Teknisk tegning af en elektrisk stik med mål i millimeter. Venstre side: sidevisning, højre side: frontvisning; viser boringer og gevind.
1/2
Produkttype
Drejemagnet
Tilslutning
Tråd
Nominel spænding
24 V/DC
Effekt
6 W
Type
D 39-BOR-F-DS9420-24V DC 100 ED
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 1. dec.
Antal
Total (2.290,00 kr. / stk.r)
2.290,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Elektromagneter

Vigtig information

Tekniske specifikationer

  • Tilslutning: Litzetråd
  • Startdrejningsmoment 0,18 Ncm
  • Drejevinkel: 95°
  • Tilkoblingsvarighed 100%
  • Effekt: 6 W
  • Endeligt drejningsmoment 1,2 Ncm
  • Nominel spænding (DC) 24 V.
  • Tilbagetrækningsfjeder: Ja
  • Tidskonstant: 12 ms
Produkttype

Drejemagnet

Type

D 39-BOR-F-DS9420-24V DC 100 ED

Kabinetform

Cylindrisk

Tilslutning

Tråd

Kabellængde

200 mm

Nominel spænding

24 V/DC

6 W

Grænsetemperatur

+130 °C

Grænsetemperatur (max.)

+130 °C

Vægt

0.16581 kg

Opstartsvarighed

100 %

RoHS-godkendt

Ja

Dokumenter og downloads

Datablad

Datablad 3168426 Kendrion D 39-BOR-F-DS9420-24V DC 100 ED Drejemagnet 24 V/DC 6 W 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3168426 Kendrion D 39-BOR-F-DS9420-24V DC 100 ED Drejemagnet 24 V/DC 6 W 1 stk

Beskrivelse

Drejemagneter type Kuhnke D 3. Standardudførelse, med akselende på begge sider, blødt indstillelig returfjeder på den højredrejende akselende, konstruktion: Cylindrisk, drejevinkel: 45° eller 95°, nominel spænding: 24 VDC, nominel strøm: 250 mA, nominel modstand: 97,2 ohm, tilladt relativ indkoblingstid (ED): 100 %, tilslutninger: 200 mm lange tråde med frie ender, tidskonstant: Ca. 2,5 til 12 ms, prøvespænding: 2500 Veff., isoleringsklasse: B, Grænsetemperatur: +130 °C, vægt: ca. 150 g. tekniske egenskaber (type, drejevinkel (DW), startdrejningsmoment (ad), slutdrejningsmoment (Ed)): D 39-bor-F-DS9420-24VDC, 95°, ad 0,18, Ed 1,20 Ncm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
