Kendrion D 24-BOR-F-DS9420-24V DC 100 ED Drejemagnet 24 V/DC 3.8 W 1 stk

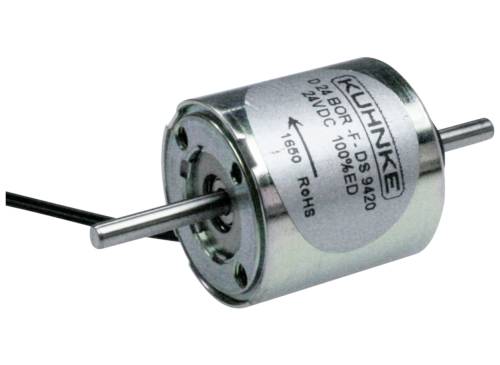

'Kuhnke Elektromagnet', cylindrisk magnet med stålaksel, påtrykt tekniske specifikationer, egnet til industrielle anvendelser.
En sølvfarvet cylindrisk elektromotor med sorte kabler og metalaksler i begge ender.
Teknisk tegning af en elektronisk komponent med mål: Bredde 25 mm, højde 18 mm, sidedybde 15 mm, gevindboret M3.
1/3
Produkttype
Drejemagnet
Tilslutning
Tråd
Nominel spænding
24 V/DC
Effekt
3.8 W
Type
D 24-BOR-F-DS9420-24V DC 100 ED
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 1. dec.
Antal
Total (1.990,00 kr. / stk.r)
1.990,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Elektromagneter

Vigtig information

Tekniske specifikationer

  • Tilslutning: Litzetråd
  • Startdrejningsmoment 0,18 Ncm
  • Drejevinkel: 45°
  • Tilkoblingsvarighed 100%
  • Effekt: 3.8 W
  • Endeligt drejningsmoment 0,44 Ncm
  • Nominel spænding (DC) 24 V.
  • Tilbagetrækningsfjeder: Ja
  • Tidskonstant: 6 ms
Produkttype

Drejemagnet

Type

D 24-BOR-F-DS9420-24V DC 100 ED

Kabinetform

Cylindrisk

Tilslutning

Tråd

Kabellængde

200 mm

Nominel spænding

24 V/DC

3.8 W

Grænsetemperatur (max.)

+130 °C

Vægt

0.08135 kg

Opstartsvarighed

100 %

RoHS-godkendt

Ja

Dokumenter og downloads

Datablad

Datablad 3168401 Kendrion D 24-BOR-F-DS9420-24V DC 100 ED Drejemagnet 24 V/DC 3.8 W 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3168401 Kendrion D 24-BOR-F-DS9420-24V DC 100 ED Drejemagnet 24 V/DC 3.8 W 1 stk

Beskrivelse

Drejemagneter type Kuhnke D 2. Standardudførelse, med akselende på begge sider, blødt indstillelig returfjeder på den højredrejende akselende, konstruktion: Cylindrisk, drejevinkel: 45° eller 95°, nominel spænding: 24 VDC, nominel strøm: 160 mA, nominel modstand: 151 ohm, tilladt relativ indkoblingstid (ED): 100 %, tilslutninger: 200 mm lange tråde med frie ender, tidskonstant: Ca. 2,0 til 6,0 ms, prøvespænding: 1500 Veff., isoleringsklasse: B, Grænsetemperatur: +130 °C, vægt: ca. 75 g. tekniske egenskaber (type, drejevinkel (DW), startdrejningsmoment (ad), slutdrejningsmoment (Ed)): D 24-bor-F-DS9420-24VDC, 45°, ad 0,18, Ed 0,44 Ncm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
