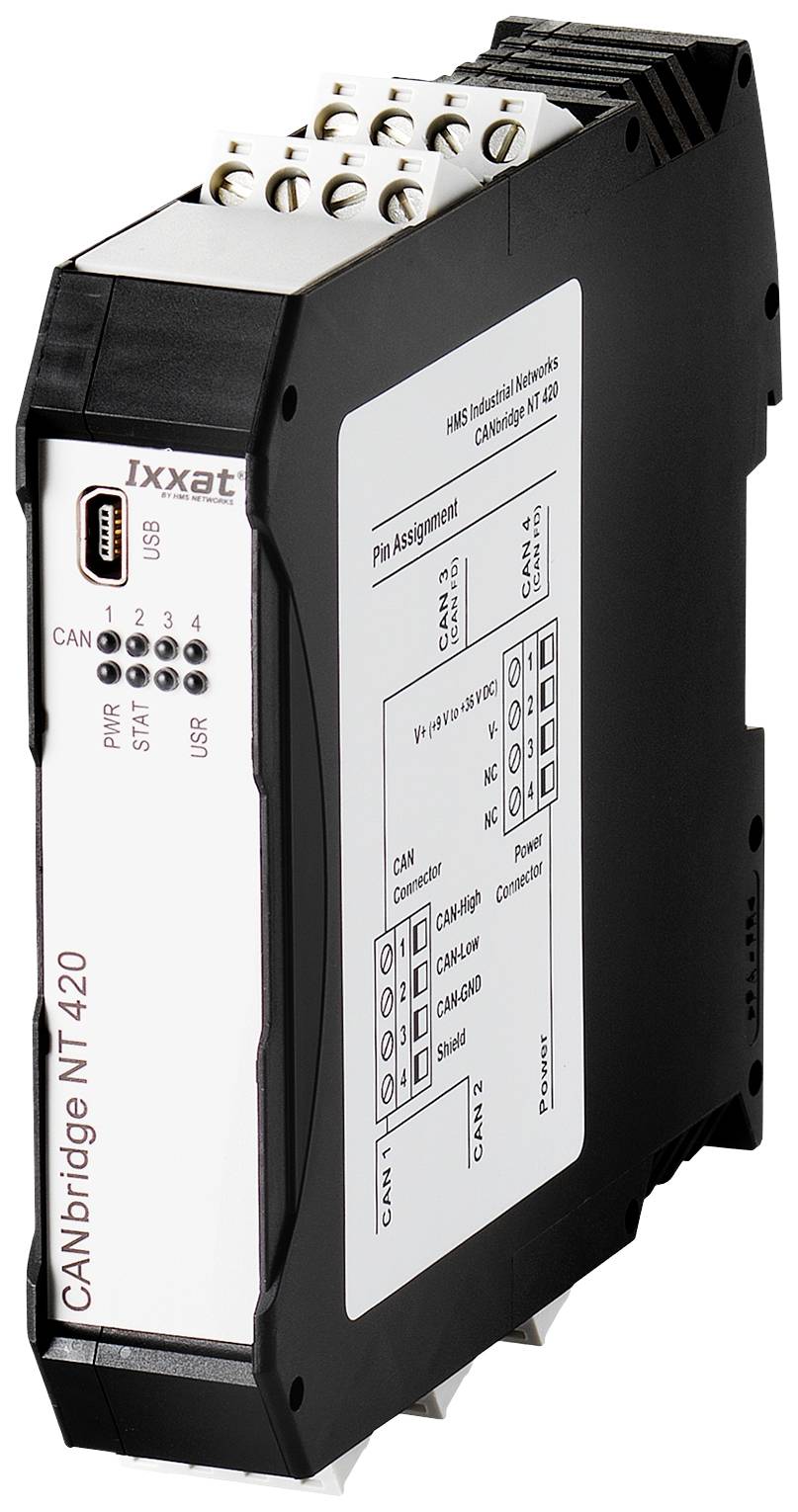

Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN bus 24 V/DC 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Antal
Total (5.832,00 kr. / stk.r)
5.832,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Grænseflade-moduler
Højdepunkter og detaljer
- Enkel parring af CAN- og CAN FD-systemer og -enheder
- Fleksibilitet og skalerbarhed gennem systemudvidelse og træ-/stjerntopologier
- Omkostningseffektivitet ved enkel kabelføring
- Forbedret systempålidelighed og kompatibilitet
- Nem konfiguration via USB-grænseflade og det medfølgende konfigurations-tool
Tekniske specifikationer
- CAN-transceiver: Texas Instruments SN65HVD251P
- CAN-bus-afslutningsmodstand: Ingen
- CAN-bithastigheder standard CAN: 5 til 1000 kbit/s.
- CAN-bithastigheder CAN FD: Arbitreringsrate op til 1000 kbit/s, datahastighed op til 8000 kbit/s. Datarater er verificeret ved test. Brugerdefinerede bithastigheder er mulige.
- Galvanisk isolering 1 kV til 1 sek.
- Certificering CE, FCC
- Produkttype
Canbridge
- Interfaces
CAN bus
- Type
Canbridge NT 420
- Driftsspænding
24 V/DC
- Maks. driftstemperatur
+ 85 °C
- Min. driftstemperatur
- 40 °C
- Driftsspænding (detaljer)
9 V til 36 V DC med overspændings- og polaritetsbeskyttelse
- Driftstemperatur
- 40 til + 85 °C
- Dim.
(B x H) 114 mm x 99 mm
- Maks. strømforbrug
110 mA
- H
99 mm
- Bredde
114 mm
- Produc.-delnr.
1.01.0331.42000
- Interface
CAN-BUS
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN bus 24 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN bus 24 V/DC 1 stk
Beskrivelse
CANbridge NT 420 er en CAN/CAN-bridge/gateway med CAN FD-understøttelse. Der kan anvendes til at forbinde op til fire CAN-systemer eller to CAN-FD-netværk og styre meddelelsesudvekslingen ved anvendelse af regler og funktioner på disse meddelelser.
Derudover muliggør den enkel parring af CAN- og CAN-FD-netværk, konvertering af netværk med forskellige bithastigheder eller frame-formater (11/29-bit-Identifier) samt manipulation, analyse, filtrering og videresendelse af CAN-meddelelser.
CANbride NT 420 har en kraftig mikrocontroller, der kan udføre meddelelsesfiltrering, ID-oversættelse og filplexing (for eksempel nødvendig til konvertering af CAN FD til CAN-meddelelser) og også håndtere bursts med højere datahastigheder uden nyhedstab. Den integrerede galvaniske adskillelse øger pålideligt beskyttelsen af apparatet mod skader på elektronikken som følge af spændingsspidser.
Disse funktioner kombineret giver en øget systemeffektivitet, forbedret kommunikation mellem enheder, avanceret kompatibilitet og en hurtigere og mere pålidelig databehandling i CAN- og CAN-FD-systemer
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Derudover muliggør den enkel parring af CAN- og CAN-FD-netværk, konvertering af netværk med forskellige bithastigheder eller frame-formater (11/29-bit-Identifier) samt manipulation, analyse, filtrering og videresendelse af CAN-meddelelser.
CANbride NT 420 har en kraftig mikrocontroller, der kan udføre meddelelsesfiltrering, ID-oversættelse og filplexing (for eksempel nødvendig til konvertering af CAN FD til CAN-meddelelser) og også håndtere bursts med højere datahastigheder uden nyhedstab. Den integrerede galvaniske adskillelse øger pålideligt beskyttelsen af apparatet mod skader på elektronikken som følge af spændingsspidser.
Disse funktioner kombineret giver en øget systemeffektivitet, forbedret kommunikation mellem enheder, avanceret kompatibilitet og en hurtigere og mere pålidelig databehandling i CAN- og CAN-FD-systemer
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- CANbridge NT 200
- Betjeningsvejledning
- Mini USB-kabel
