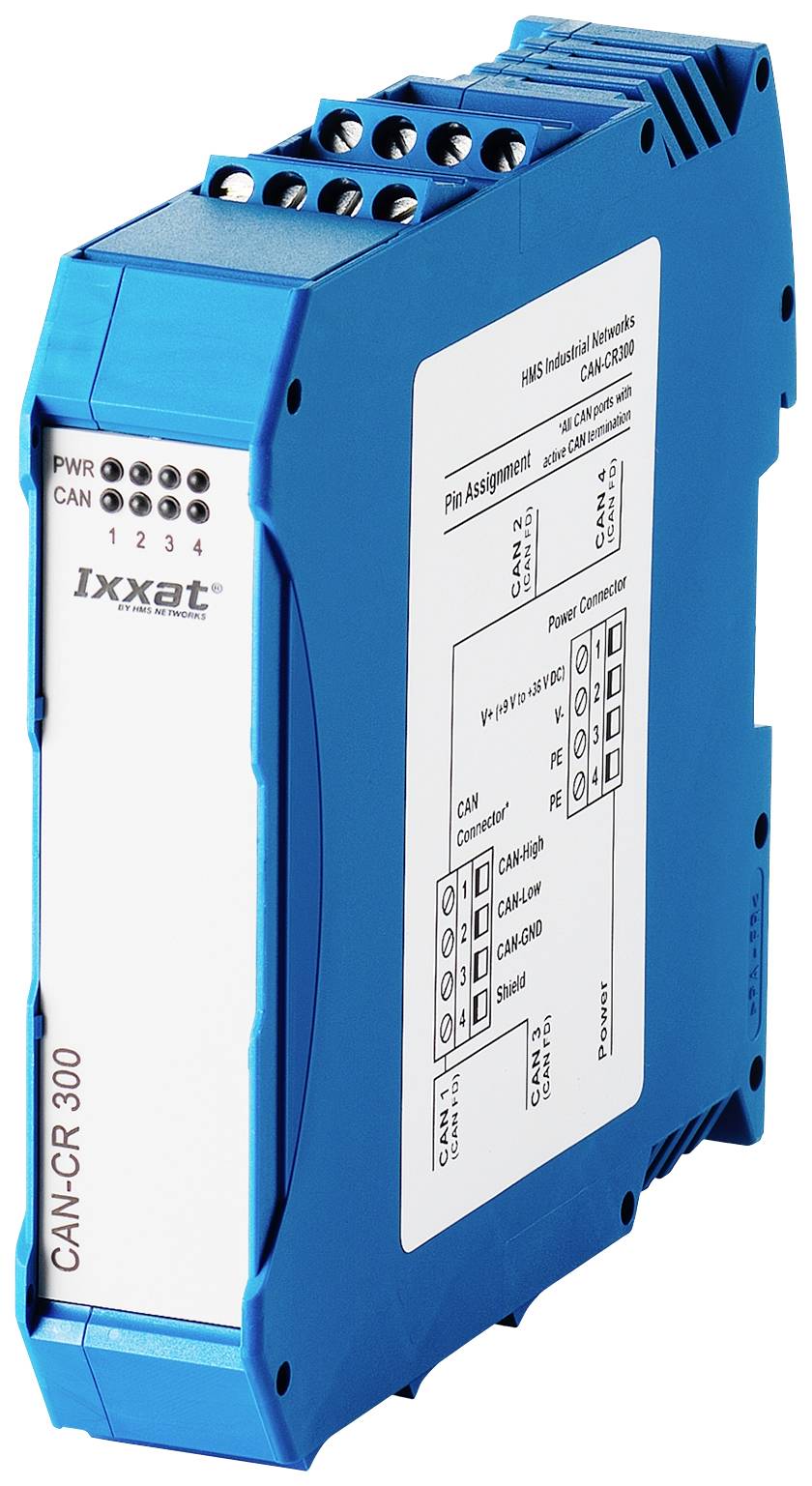

Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD-REPEATER CAN bus Antal I/O: 4 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (5.112,00 kr. / stk.r)
5.112,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Grænseflade-moduler
- CAN- og CAN-FD-interfaces i én enhed
- 4 X CAN/CAN-FD
- Omkostningsbesparelse med enklere ledningsføring
- Større systempålidelighed
- Meget lille indflydelse på systemets realtidsreaktion
Tekniske specifikationer
- Visning: Sende / defektsegment (fire Duo-LED'er, en pr. segment), Power (en LED)
- CAN-businterface ISO 11898-2 med CAN-drosler. To skrueforbindelsestilslutninger.
- CAN-variant med og uden integrerede afslutningsmodstande.
- CAN-bithastigheder: Op til 1 Mbit/s.
- CAN-FD-businterface ISO CAN-FD og nonISO CAN-FD
- CAN-FD-bithastigheder: Arbitreringsrate op til 1000 kbit/s, datahastighed op til 8000 kbit/s. Datarater er verificeret ved test. Brugerdefinerede bithastigheder er mulige.
- Advarsel: Den maksimale datahastighed kan overgås afhængigt af de konkrete betingelser (kabellængde, foretagne indstillinger, fjernstationer,...), men kan heller ikke nås.
- Gennemløbsforsinkelse: Typ. 175 ns (svarer til ~35 m ledningslængde)
- Strømforsyning 9 - 36 V/DC, type. 90 mA, maks. 125 mA, via skrueklemmer
- Galvanisk afkobling: 1 kV DC / 1 sek, 500 V AC / 1 min; alle CAN-kanaler og den
- Spændingsforsyningen er galvanisk adskilt fra hinanden.
- Temperaturområde -20 ºC... +70 ºC
- Kabinet, mål: Din-skinnehus i plast, ca. 22,5 x 105 x 114 mm
- Produkttype
CAN/CAN-FD-REPEATER
- Interfaces
CAN bus
- Type
CAN-CR300
- Driftsspænding (detaljer)
9-36 V/DC
- Antal I/O
4
- Dim.
(B x H) 22.5 mm x 105 mm
- H
105 mm
- Bredde
22.5 mm
- Produc.-delnr.
1.01.0210.40000
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 2497729 Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD-REPEATER CAN bus Antal I/O: 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2497729 Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD-REPEATER CAN bus Antal I/O: 4 1 stk
Beskrivelse
CAN-CR300 anvendes til galvanisk adskillelse af fire segmenter i et CAN-/CAN-FD-netværk og til opbygning af stjerne- eller trætopologier. Som en særlig egenskab adskiller repeateren et defekt segment fra det øvrige netværk, så det resterende netværk kan fortsætte arbejdet. Efter afhjælpning af fejlen tilkobles segmentet automatisk igen til netværket. Den galvaniske adskillelse er udført både til CAN-segmenter og til forsyningsspændingen.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- CAN-CR300
- Betjeningsvejledning
