Name: ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT583 Piece
Brand: ifm Electronic
SKU: 3320593

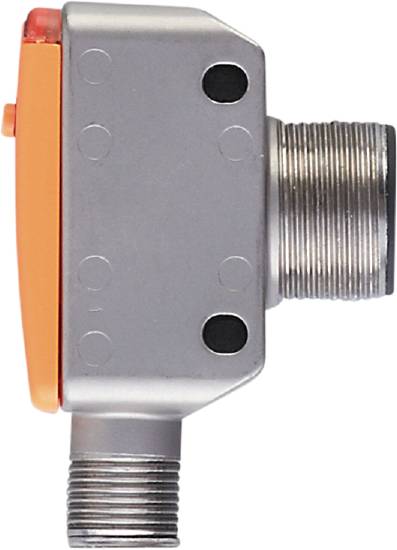

Metallisk komponent med gevind og orange kontakt i siden, muligvis en ventil eller sensor i industriel sammenhæng.

Lignende billede

Emballage-type

Piece

Produkttype

Ultralydstast

Driftsspænding maks.

30 V/DC

Udgange

PNP

Koblingsafstand (max.)

800 mm

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Nærhedssensor - Induktiv

Robust, firkantet metalhus med sidemonteret M18-gevind
Ekstra pladsbesparende konstruktion til anvendelse ved trange indbygningsforhold
Med programmerbar koblingsudgang og skalerbar analog udgang
Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
Intuitiv indstilling af registreringsområdet ved hjælp af et tryk på en knap

Vigtig information

Tekniske specifikationer

Mål [mm]: 53 x 20 x 37,7
Analog udgang spænding [V]: 0...10
Reaktionstid [ms] < 450; (analog udgang)
Antal analoge udgange: 1
Antal digitale udgange: 1
Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
Display: Omskifterstilling: 1 x LED, gul; Echo: 1 x LED, grøn
Omgivende temperatur-1 [°C]: -20...70
Gentagelsesnøjagtighed 1 %
Tilspændingsmoment [Nm]: 50
Opløsning [mm]: 3
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Udgangssignal: Kontaktsignal; analogsignal
Standbyforsinkelsestid [s]: < 0,3
Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
Blindzone [mm]: 60
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Elektrisk udførelse: PNP
Kabinet: Kasseformet med M18-gevind
Samlet antal udgange: 2
Vægt [g]: 97.500
Gevindbetegnelse: M18 x 1
Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
Hysterese [%]: < 1
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -30...80
Linearitetsfejl analog udgang [%]: ≤ 1
Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
maks. Spændingsfald koblingsudgang DC [V]: 2,2
Min. Belastningsmodstand [Ω]: 3000
MTTF: 191
Cylindrisk [°] åbningsvinkel: 15; (±2)
Koblingsafstand [mm]: 60...800; (target: 100 x 100)
Skiftefrekvens DC [Hz]: 5
Drift med koblingspunkt [%]: -5...5
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA] < : 35
Teach-funktion: Ja
Temperaturkompensation: Ja
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Omformerfrekvens [kHz]: 230

Emballage-type: Piece

Produkttype: Ultralydstast

Type: UGT583

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: PNP

Koblingsafstand (max.): 800 mm

Variant: Ultralyd

Specifikationer: LED-display

Tilslutning: M12

Størrelse: M18 x 1

Kabinetmateriale: Rustfrit stål V4A

Kontakttype: 1 PNP

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

L: 37.7 mm

RoHS-godkendt: Ja

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3320593 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT583 Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3320593 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT583 Piece

Beskrivelse

Ifm UGT583 ultralydsrefleksomskifter
