Name: ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT582
Brand: ifm Electronic
SKU: 3320592

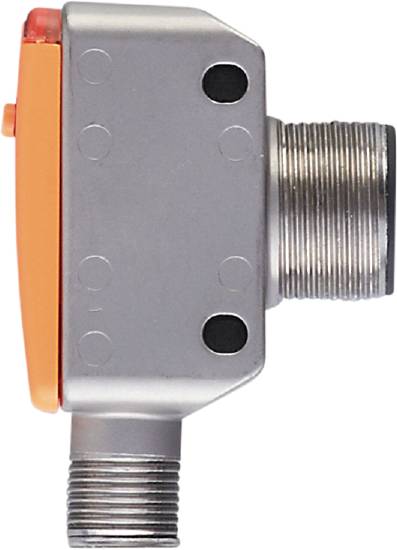

Grå sensor med to gevindstykker og en orangefarvet afdækning på venstre side, sandsynligvis til tekniske anvendelser.

Lignende billede

Produkttype

Ultralydstast

Driftsspænding maks.

30 V/DC

Udgange

PNP

Koblingsafstand (max.)

800 mm

Variant

Ultralyd

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Nærhedssensor - Induktiv

Robust, firkantet metalhus med sidemonteret M18-gevind
Ekstra pladsbesparende konstruktion til anvendelse ved trange indbygningsforhold
Med programmerbar koblingsudgang og skalerbar analog udgang
Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
Intuitiv indstilling af registreringsområdet ved hjælp af et tryk på en knap

Vigtig information

Tekniske specifikationer

Mål [mm]: 53 x 20 x 37,7
Analog udgang strøm [mA]: 4...20
Reaktionstid [ms] < 450; (analog udgang)
Antal analoge udgange: 1
Antal digitale udgange: 1
Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
Display: Omskifterstilling: 1 x LED, gul; Echo: 1 x LED, grøn
Omgivende temperatur-1 [°C]: -20...70
Gentagelsesnøjagtighed 1 %
Tilspændingsmoment [Nm]: 50
Opløsning [mm]: 3
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Udgangssignal: Kontaktsignal; analogsignal
Standbyforsinkelsestid [s]: < 0,3
Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
Blindzone [mm]: 60
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Elektrisk udførelse: PNP
Kabinet: Kasseformet med M18-gevind
Samlet antal udgange: 2
Vægt [g]: 99.500
Gevindbetegnelse: M18 x 1
Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
Hysterese [%]: < 1
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -30...80
Linearitetsfejl analog udgang [%]: ≤ 1
Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
Maks. Belastning [Ω]: 500
maks. Spændingsfald koblingsudgang DC [V]: 2,2
MTTF: 191
Cylindrisk [°] åbningsvinkel: 15; (±2)
Koblingsafstand [mm]: 60...800; (target: 100 x 100)
Skiftefrekvens DC [Hz]: 5
Drift med koblingspunkt [%]: -5...5
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA] < : 35
Teach-funktion: Ja
Temperaturkompensation: Ja
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Omformerfrekvens [kHz]: 230

Produkttype: Ultralydstast

Type: UGT582

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: PNP

Koblingsafstand (max.): 800 mm

Variant: Ultralyd

Specifikationer: LED-display

Tilslutning: M12

Størrelse: M18 x 1

Kabinetmateriale: Rustfrit stål V4A

Kontakttype: 1 PNP

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

L: 37.7 mm

Bredde: 20 mm

H: 37.7 mm

(Ø): 18 mm

Dim.: (Ø x H) 18 mm x 37.7 mm

RoHS-godkendt: Ja

D: 53 mm

UKCA: Ja
