Name: ifm Electronic Ultralydstast Ultralyd M18 x 1 NPN UGT211
Brand: ifm Electronic
SKU: 3320289

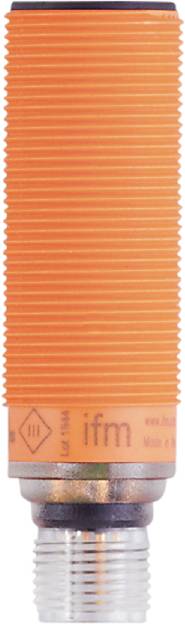

Orange stribet flade, der minder om en bølget eller riflet struktur, ligesom bølgepap eller struktureret stof.

Lignende billede

Produkttype

Ultralydstast

Driftsspænding maks.

30 V/DC

Udgange

NPN

Koblingsafstand (max.)

1200 mm

Variant

Ultralyd

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Nærhedssensor - Induktiv

Ekstra pladsbesparende konstruktion til anvendelse ved trange indbygningsforhold
Udgangsfunktion kan programmeres, sluttekontakt/brydekontakt
Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
Enkel indstilling af enhedsfunktionerne via en programmeringsledning
Synlig LED til visning af koblingstilstand og ekko

Vigtig information

Tekniske specifikationer

Mål [mm]: M18 x 1 / L = 60,5
Antal digitale udgange: 1
Antal ind- og udgange: Antal digitale udgange: 1
Display: Omskifterstilling: 1 x LED, gul; Echo: 1 x LED, grøn
Omgivende temperatur-1 [°C]: -20...70
Gentagelsesnøjagtighed 1 %
Tilspændingsmoment [Nm]: 1
Opløsning [mm]: 3
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Standbyforsinkelsestid [s]: < 0,3
Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
Blindzone [mm]: 80
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Elektrisk udførelse: NPN
Kabinet: Gevindform
Samlet antal udgange: 1
Vægt [g]: 56.000
Gevindbetegnelse: M18 x 1
Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
Hysterese [%]: < 1
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -30...80
Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
maks. Spændingsfald koblingsudgang DC [V]: 2,2
MTTF: 210
Multiplexindgang: nej
Cylindrisk [°] åbningsvinkel: 14; (±2)
Koblingsafstand [mm]: 80...1200; (target: 200 x 200)
Skiftefrekvens DC [Hz]: 3
Drift med koblingspunkt [%]: -5...5
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA] < : 35
Synkroniseringsindgang: nej
Temperaturkompensation: Ja
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Omformerfrekvens [kHz]: 200

Produkttype: Ultralydstast

Type: UGT211

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: NPN

Koblingsafstand (max.): 1200 mm

Variant: Ultralyd

Specifikationer: LED-display

Tilslutning: M12

Størrelse: M18 x 1

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

L: 60.5 mm

(Ø): 18 mm

Dim.: (Ø x L) 18 mm x 60.5 mm

RoHS-godkendt: Ja

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 3320289 ifm Electronic Ultralydstast Ultralyd M18 x 1 NPN UGT211

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3320289 ifm Electronic Ultralydstast Ultralyd M18 x 1 NPN UGT211

Beskrivelse

Ifm UGT211 ultralydsreflekstast
