Name: ifm Electronic Ultralydstast Ultralyd M18 x 1 Blokindbygning NPN UGT586 Piece
Brand: ifm Electronic
SKU: 3320596

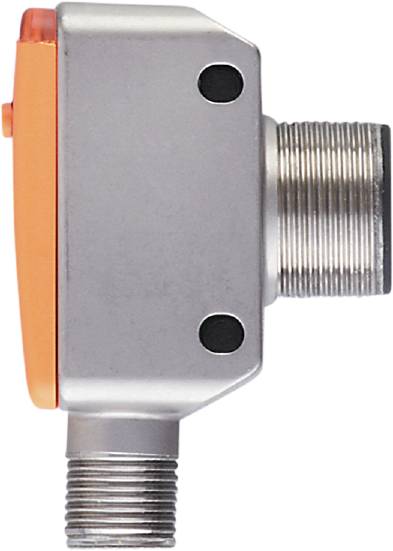

Billedet viser en sølvfarvet metallisk sensor med en orange forside. Den har to gevindforbindelser på siden.

Lignende billede

Emballage-type

Piece

Produkttype

Ultralydstast

Driftsspænding maks.

30 V/DC

Udgange

NPN

Koblingsafstand (max.)

300 mm

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Nærhedssensor - Induktiv

Robust, firkantet metalhus med sidemonteret M18-gevind
Ekstra pladsbesparende konstruktion til anvendelse ved trange indbygningsforhold
Med programmerbar koblingsudgang og skalerbar analog udgang
Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
Intuitiv indstilling af registreringsområdet ved hjælp af et tryk på en knap

Vigtig information

Tekniske specifikationer

Mål [mm]: 53 x 20 x 37,7
Analog udgang strøm [mA]: 4...20
Reaktionstid [ms] < 450; (analog udgang)
Antal analoge udgange: 1
Antal digitale udgange: 1
Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
Display: Omskifterstilling: 1 x LED, gul; Echo: 1 x LED, grøn
Omgivende temperatur-1 [°C]: -20...70
Gentagelsesnøjagtighed 1 %
Tilspændingsmoment [Nm]: 50
Opløsning [mm]: 2
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Udgangssignal: Kontaktsignal; analogsignal
Standbyforsinkelsestid [s]: < 0,3
Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
Blindzone [mm]: 40
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Elektrisk udførelse: NPN
Registreringsområde hysterese [mm]: < 1
Kabinet: Kasseformet med M18-gevind
Samlet antal udgange: 2
Vægt [g]: 98.500
Gevindbetegnelse: M18 x 1
Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
Hysterese [%]: < 1
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -30...80
Linearitetsfejl analog udgang [%]: ≤ 1
Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
Maks. Belastning [Ω]: 500
maks. Spændingsfald koblingsudgang DC [V]: 2,2
MTTF: 191
Cylindrisk [°] åbningsvinkel: 15; (±2)
Koblingsafstand [mm]: 40...300; (target: 100 x 100)
Skiftefrekvens DC [Hz]: 8
Drift med koblingspunkt [%]: -5...5
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA] < : 35
Teach-funktion: Ja
Temperaturkompensation: Ja
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Omformerfrekvens [kHz]: 300

Emballage-type: Piece

Produkttype: Ultralydstast

Type: UGT586

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: NPN

Koblingsafstand (max.): 300 mm

Variant: Ultralyd

Specifikationer: LED-display

Tilslutning: M12

Indbygningstype: Blokindbygning

Størrelse: M18 x 1

Kabinetmateriale: Metal

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

L: 53 mm

Bredde: 20 mm

H: 37.7 mm

Dim.: (L x B x H) 53 x 20 x 37.7 mm

RoHS-godkendt: Ja

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3320596 ifm Electronic Ultralydstast Ultralyd M18 x 1 Blokindbygning NPN UGT586 Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3320596 ifm Electronic Ultralydstast Ultralyd M18 x 1 Blokindbygning NPN UGT586 Piece

Beskrivelse

Ifm UGT586 ultralydrefleksaftaster

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Beskrivelse

Ifm UGT586 ultralydrefleksaftaster

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
