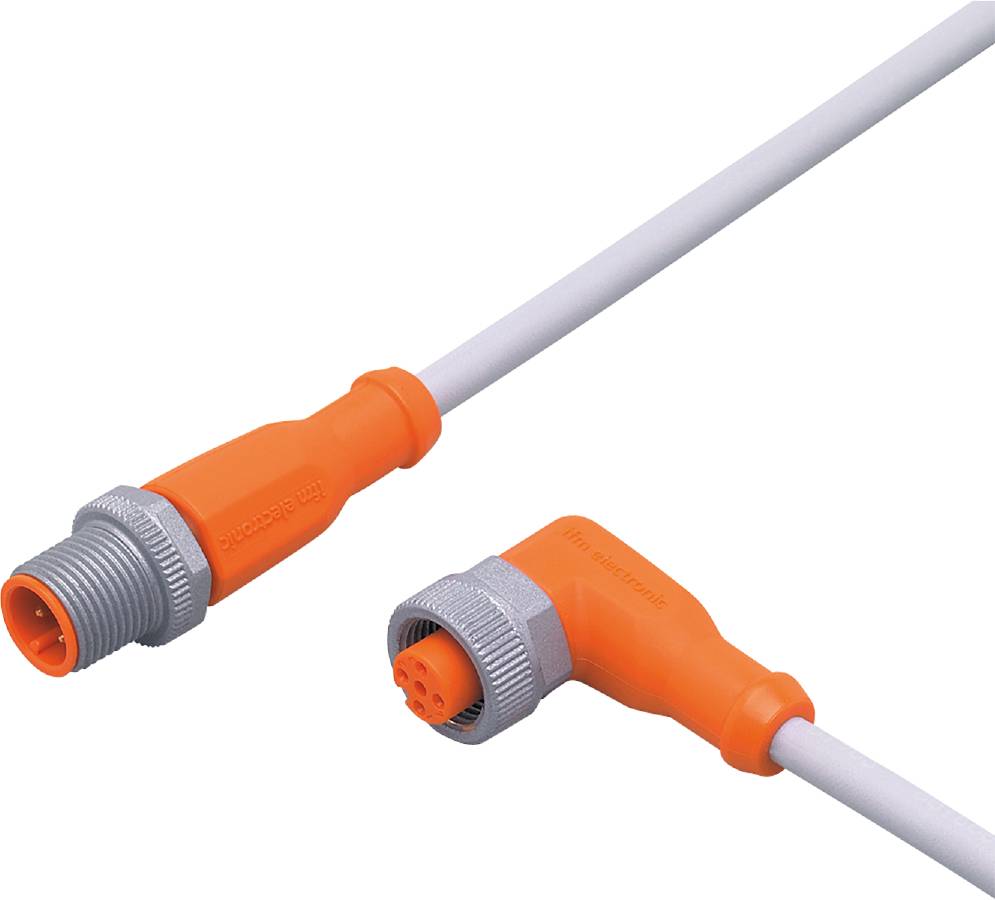

ifm Electronic EVW054 Forbindelsesledning M12 Stik, lige, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 5, 5 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Stik, lige
Tilslutning, vinklet
Tilslutningsside A
M12
Tilslutningsside B
M12
pol-tal
5
5
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Bestandig svejsegnister PUR-kabel med slæbekædelimeniskegnethed
- Møtrik med svedafvisende specialbelægning
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 2 mio.; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Applikation: Svejsesømme
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < 60 AC/DC
- Vægt [g]: 48.500
- Kabler: 2 - Kabel 0,3 m, PUR, halogenfri, grå, dia. 5,1 mm; ikke stråleforbundet (genanvendelig); svedgnistbestandig; 5 x 0,34 mm² (42 x dia. 0,1 mm)
- Lejefugtighed [%]: 10...100
- Opbevaringstemperatur [°C]: -25...55
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: II
- Silikonefri: Ja
- Stikforbindelse: 1.stik - Pinlayout: 0063 - stikforbindelse: 1 x M12, lige; kodning: A; fastlåsning: Messing, non-stick belægning; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm / 3. bøsning - Pinlayout: 0017 - stikforbindelse: 1 x M12, vinklet; kodning: A; fastlåsning: messing, non-stick-belægning; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm
- Samlet strømbelastning [A]: 4
- Samlet strømbelastning (UL) [A]: 3
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: Messing, non-stick-belagt
- Type
EVW054
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, lige
Tilslutning, vinklet
- Tilslutningsside A
M12
- Tilslutningsside B
M12
- pol-tal
5
5
- Kabellængde
0.3 m
- Kappemateriale
PUR
- Nominel spænding
60 V DC/AC
- Udvendig Ø
5.1 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
Tilslutning
Stik
- Gevind-type
M12
- kodning
A
A
- Kontaktmateriale
Messing
- Kontaktoverflade
Forgyldte kontakter
- Specifikationer
silikonefri
bestandig overfor svejsegnister
Halogenfri
til slæbekæde
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVW054
- Indhold
1 stk
- Kabel-Ø
5.1 mm
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3316112 ifm Electronic EVW054 Forbindelsesledning M12 Stik, lige, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 5, 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316112 ifm Electronic EVW054 Forbindelsesledning M12 Stik, lige, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 5, 5 1 stk
Beskrivelse
Ifm EVW054 forbindelseskabel
