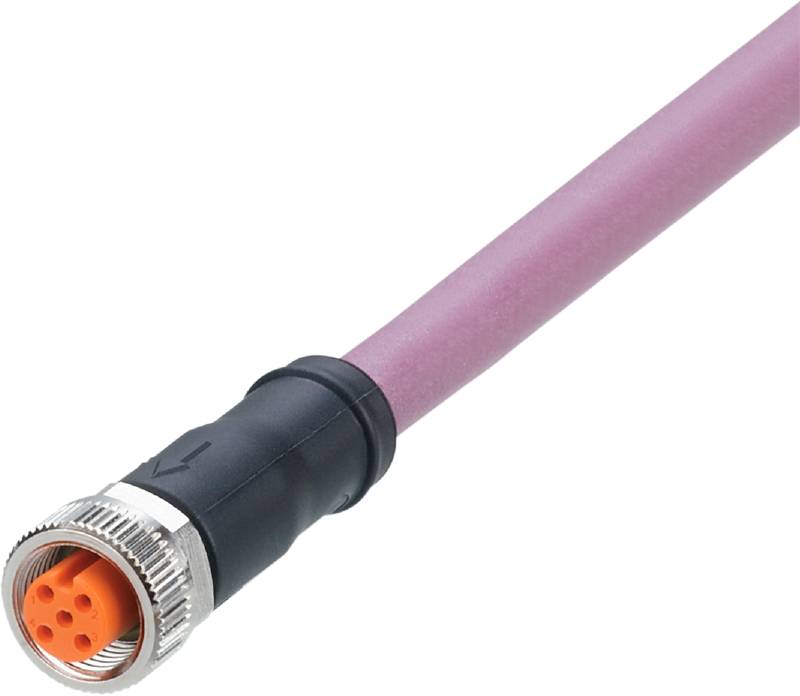

ifm Electronic EVC939 Tilslutningsledning Tilslutning, lige 2 m Pol-tal (RJ): 5 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsledning
Konstruktion
Tilslutning, lige
Tilslutningsside A
M12
Tilslutningsside B
Kabel, åben ende
pol-tal
5
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Stort kabeltværsnit til reduktion af spændingsfald
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Mål [mm]: 14,5 x 14,5 x 43,9
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...80
- Applikation: CAN-bus
- Særlige egenskaber: Halogenfri; forgyldte kontakter; afskærmet ledning; slæbekædeledelse
- DRIFTSSPÆNDING [V] < : 30 AC / < 36 DC
- Vægt [g]: 214.500
- Kabel: Kabel: 2 m, PUR, halogenfri, violet, dia. 8,4 mm, afskærmet; RD / BK: 2 x 0,75 mm² (42 x dia. 0,15 mm) / kabel: 2 m, PUR, halogenfri, violet, dia. 8,4 mm, afskærmet; WH/BU: 2 x 0,5 mm² (19 x dia. 0,19 mm) / kabel: 2 m, PUR, halogenfri, violet, dia. 8,4 mm, afskærmet; screen: 1 x 0,75 mm² (42 x dia. 0,15 mm)
- BESKYTTELSESKLASSE IP 67; IP 68; IP 69 K
- Stikforbindelse: Tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, lige; kodning: A; greblegeme: TPU, sort; lås: messing, forniklet; tætning: FKM; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm
- Samlet strømbelastning [A]: 4
- Materiale pakning: FKM
- Materiale håndtag: TPU
- Materiale omløbermøtrik: Messing, forniklet
- Type
EVC939
- Produkttype
Tilslutningsledning
- Konstruktion
Tilslutning, lige
- Tilslutningsside A
M12
- Tilslutningsside B
Kabel, åben ende
- pol-tal
5
- Kabellængde
2 m
- Kappemateriale
PUR
- Nominel spænding
30 V/AC
36 V/DC
- Tilslutningstværsnit (maks.)
0.75 mm²
- Udvendig Ø
8.4 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.75 mm²
- Tilslutning
M12 bøsning
- Producentfarve
Sort
- kodning
A
- Kontaktmateriale
Forgyldt
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.75 mm²
- Specifikationer
Halogenfri
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVC939
- Indhold
1 stk
- Kabel-Ø
8.4 mm
- Kabel-Ø til
8.4 mm
- Kabel-Ø-område
8.4 mm (max)
- RoHS-godkendt
Ja
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3316902 ifm Electronic EVC939 Tilslutningsledning Tilslutning, lige 2 m Pol-tal (RJ): 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316902 ifm Electronic EVC939 Tilslutningsledning Tilslutning, lige 2 m Pol-tal (RJ): 5 1 stk
Beskrivelse
Ifm EVC939 tilslutningskabel med bøsning
