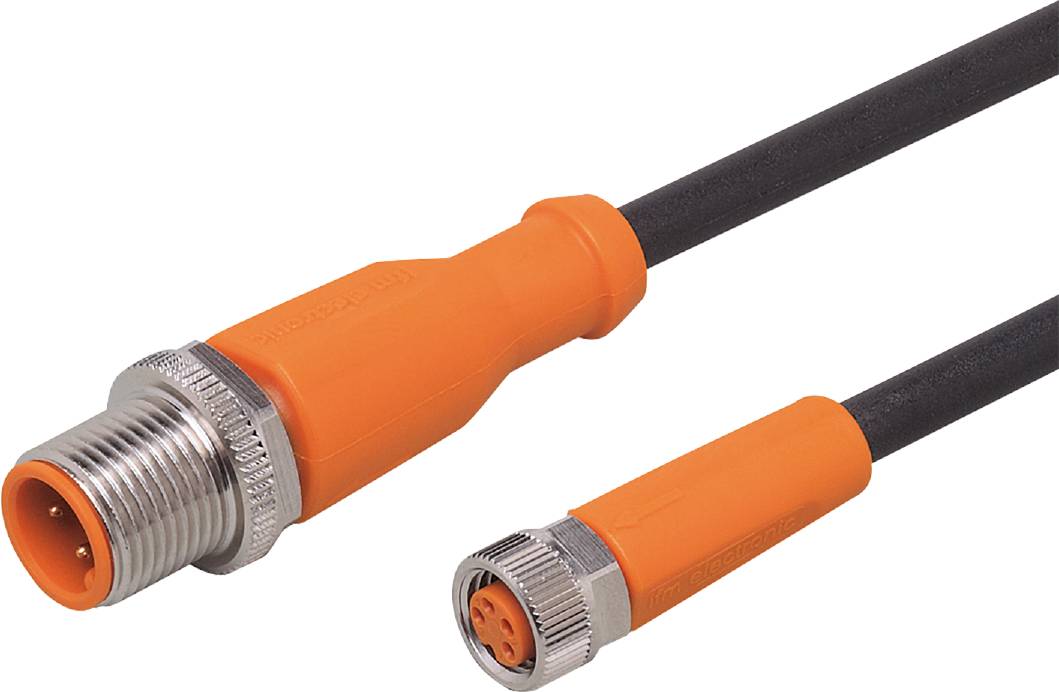

Lignende billede
ifm Electronic EVC220 Forbindelsesledning Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 3, 4 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Stik, lige
Tilslutning, lige
Tilslutningsside A
M8
Tilslutningsside B
M12
pol-tal
3
4
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < : 50 AC / < 60 DC
- Vægt [g]: 33.700
- Kabler: 2 - Kabel 0,3 m, PUR, halogenfri, sort, dia. 4,3 mm; 3 x 0,34 mm² (42 x dia. 0,1 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- Silikonefri: Ja
- Stikforbindelse: 1. Stik - Pinlayout: 0061 - stikforbindelse: 1 x M12, lige; kodning: A; lås: Messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm / 3. bøsning - Pinlayout: 0014 - stikforbindelse: 1 x M8, lige; kodning: A; fastlåsning: messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,3...0,5 Nm
- Samlet strømbelastning [A]: 3
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: Messing, forniklet
- Type
EVC220
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, lige
Tilslutning, lige
- Tilslutningsside A
M8
- Tilslutningsside B
M12
- pol-tal
3
4
- Kabellængde
0.3 m
- Kappemateriale
PUR
- Nominel spænding
50 V/AC
60 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
4.3 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- kodning
A
A
- Kontaktmateriale
Forgyldte kontakter
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
- Specifikationer
silikonefri
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Produc.-delnr.
EVC220
- Indhold
1 stk
- Kabel-Ø
4.3 mm
- Kabel-Ø til
4.3 mm
- Kabel-Ø-område
4.3 mm (max)
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315813 ifm Electronic EVC220 Forbindelsesledning Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 3, 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315813 ifm Electronic EVC220 Forbindelsesledning Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 3, 4 1 stk
Beskrivelse
Ifm EVC220 forbindelseskabel
