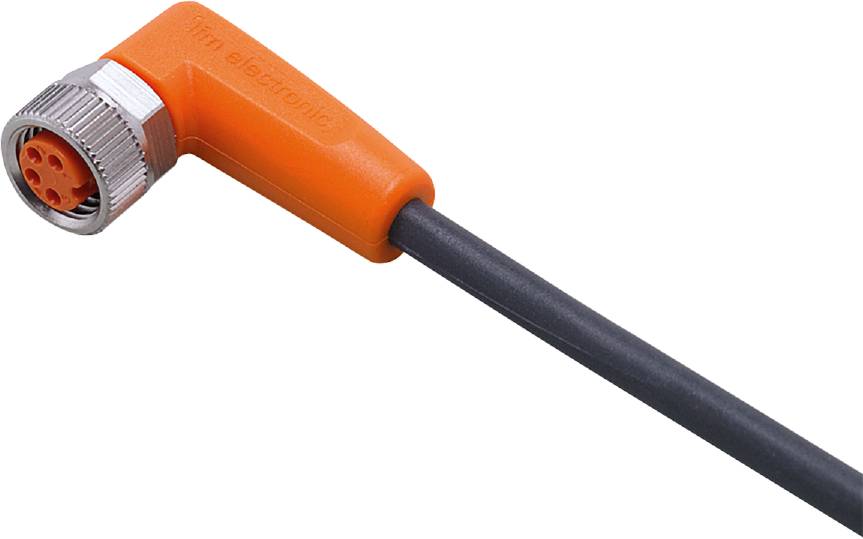

Lignende billede
ifm Electronic EVC154 Tilslutningsledning M8 Tilslutning, vinklet 5 m Pol-tal (RJ): 4 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsledning
Konstruktion
Tilslutning, vinklet
Tilslutningsside A
M8
Tilslutningsside B
Kabel, åben ende
pol-tal
4
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Mål [mm]: 19 x 10 x 25,5
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < : 50 AC / < 60 DC
- Vægt [g]: 118.200
- Kabel: Kabel: 5 m, PUR, halogenfri, sort, dia. 3,7 mm; 4 x 0,25 mm² (32 x dia. 0,1 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- Silikonefri: Ja
- Stikforbindelse: Tilslutning - Pinlayout: 0014 - stikforbindelse: 1 x M8, vinklet; kodning: A; fastlåsning: Messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,3...0,5 Nm
- Samlet strømbelastning [A]: 3
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: Messing, forniklet
- Type
EVC154
- Produkttype
Tilslutningsledning
- Konstruktion
Tilslutning, vinklet
- Tilslutningsside A
M8
- Tilslutningsside B
Kabel, åben ende
- pol-tal
4
- Kabellængde
5 m
- Kappemateriale
PUR
- Nominel spænding
50 V/AC
60 V/DC
- Ledningstværsnit (sensor-/aktor-forkabling)
0.25 mm²
- Tilslutning
M8 bøsning
- Gevind-type
M8
- Gevind-type kabeltilslutning og montering
M8
- kodning
A
- Kontaktmateriale
Forgyldte kontakter
- Kontaktoverflade
Forgyldt
IP67/IP69K
- Specifikationer
Oliebestandig
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVC154
- Indhold
1 stk
- Kabel-Ø
3.7 mm
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315762 ifm Electronic EVC154 Tilslutningsledning M8 Tilslutning, vinklet 5 m Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315762 ifm Electronic EVC154 Tilslutningsledning M8 Tilslutning, vinklet 5 m Pol-tal (RJ): 4 1 stk
Beskrivelse
Ifm EVC154 tilslutningskabel med bøsning
