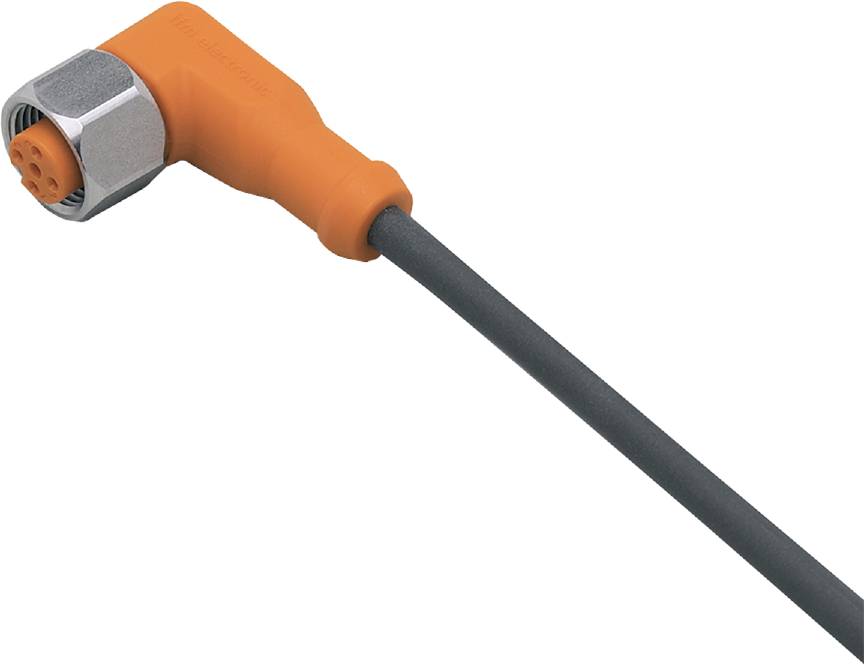

ifm Electronic EVC04A Tilslutningsledning M12 Tilslutning, vinklet 2 m Pol-tal (RJ): 5 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsledning
Konstruktion
Tilslutning, vinklet
Tilslutningsside A
M12
Tilslutningsside B
Kabel, åben ende
pol-tal
5
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Til anvendelse i eksplosionsfarlige områder
- Modstandsdygtig over for olie og kølesmøremiddel
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
Tekniske specifikationer
- Mål [mm]: 26,5 x 15,5 x 36,5
- Omgivende temperatur-1 [°C]: -20...60
- ATEX apparatmærkning: II 3G ex ec IIC GC; II 2D ex tb IIIC DB IP65/IP67
- Særlige egenskaber: Halogenfri; forgyldte kontakter
- DRIFTSSPÆNDING [V] < 60 AC/DC
- Vægt [g]: 101.400
- Kabel: 2 m, PUR, halogenfri, sort, dia. 4,9 mm; 4 x 0,34 mm² (42 x dia. 0,1 mm)
- Lakkompatibel: Ja
- Beskyttelsesklasse: IP 67; (ved anvendelse uden for ex-området: IP 68 / IP 69K)
- Beskyttelsesklasse: II
- Stikforbindelse: Tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, vinklet; kodning: A; fastlåsning: 1.4404 (rustfrit stål/316L); kontakter: Forgyldt; tilspændingsmoment: 1,2...1,5 Nm
- Samlet strømbelastning [A]: 2
- Materiale omløbermøtrik: 1.4404 (rustfrit stål / 316L)
- GODKENDELSE: BVS 08 ATEX E 109 U; IECEX BVS 08.0041 U
- Emballage-type
Piece
- Type
EVC04A
- Produkttype
Tilslutningsledning
- Konstruktion
Tilslutning, vinklet
- Tilslutningsside A
M12
- Tilslutningsside B
Kabel, åben ende
- pol-tal
5
- Kabellængde
2 m
- Kappemateriale
PUR
- Nominel spænding
60 V DC/AC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
4.9 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M12 bøsning
- Producentfarve
Flerfarvet
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- Kabelfarve
Flerfarvet
- kodning
A
- Kontaktmateriale
Forgyldt
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
- Specifikationer
Halogenfri
- Min. Temperatur
-20 °C
- Maks. temperatur
60 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVC04A
- Indhold
1 stk
- Kabel-Ø
4.9 mm
- Kabel-Ø til
4.9 mm
- Kabel-Ø-område
4.9 mm (max)
- Udførelse
Kabel
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315853 ifm Electronic EVC04A Tilslutningsledning M12 Tilslutning, vinklet 2 m Pol-tal (RJ): 5 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315853 ifm Electronic EVC04A Tilslutningsledning M12 Tilslutning, vinklet 2 m Pol-tal (RJ): 5 1 stk Piece
Beskrivelse
Ifm EVC04A-tilslutningskabel med bøsning
