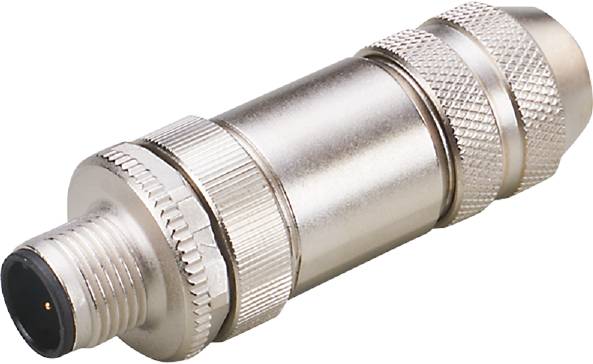

Lignende billede
ifm Electronic E12289 Sensor-, aktuator-stik, M12 Stik, lige Pol-tal (RJ): 4 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor-, aktuator-stik,
Konstruktion
Stik, lige
Stik-standard
Sensorik stikforbindelse
Tilslutningsside A
M12
Tilslutningsside B
Kan konfektioneres
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Forgyldte kontakter til pålidelige elektriske forbindelser
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Stort driftstemperaturområde
- Sikker kabeltilslutning ved hjælp af skrueklemmer
- God elektromagnetisk kompatibilitet takket være kabelskærm, der kan sættes på
Tekniske specifikationer
- Mål [mm]: 20,2 x 20,2 x 63
- Omgivende temperatur-1 [°C]: -25...85
- Udførelse: Ethernetkabel, D-kodet
- Særlige egenskaber: Silikonefri; forgyldte kontakter
- DRIFTSSPÆNDING [V] < : 45 AC / < 70 DC
- Vægt [g]: 44.600
- Konfektionerbart tilslutning/klemmer: Skrueklemmer: ...... 0,75 mm²; ledekappe: Dia. 6...8 mm; AWG 18
- Beskyttelsesklasse: IP67
- Silikonefri: Ja
- Stikforbindelse: Stik - Pinlayout: 0138 - stikforbindelse: 1 x M12, lige; kodning: D; greblegeme: Trykstøbt zink, forniklet; lås: trykstøbt zink, forniklet; kontakter: forgyldt; afskærmet tilslutningsledning: skærmbar
- Total strømbelastning [A]: 4 (...40 °C)
- Materiale håndtag: Trykstøbt zink, forniklet
- Materiale omløbermøtrik: Trykstøbt zink, forniklet
- Type
E12289
- Produkttype
Sensor-, aktuator-stik,
- Konstruktion
Stik, lige
- Stik-standard
Sensorik stikforbindelse
- Tilslutningsside A
M12
- Tilslutningsside B
Kan konfektioneres
- pol-tal
4
- Nominel spænding
45 V/AC
70 V/DC
- Tilslutningstværsnit (maks.)
0.75 mm²
- Ledningstværsnit (sensor-/aktor-forkabling)
0.75 mm²
- Tilslutning
Skrueklemme
- Gevind-type
M12
- kodning
D
- Kontaktoverflade
Forgyldt
- Specifikationer
D-kodet
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- Produc.-delnr.
E12289
- Indhold
1 stk
- Kabel-Ø til
8 mm
- Kabel-Ø fra
6 mm
- Kabel-Ø-område
6 - 8 mm
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315837 ifm Electronic E12289 Sensor-, aktuator-stik, M12 Stik, lige Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315837 ifm Electronic E12289 Sensor-, aktuator-stik, M12 Stik, lige Pol-tal (RJ): 4 1 stk
Beskrivelse
Ifm E12289 Konfektionerbart stik
