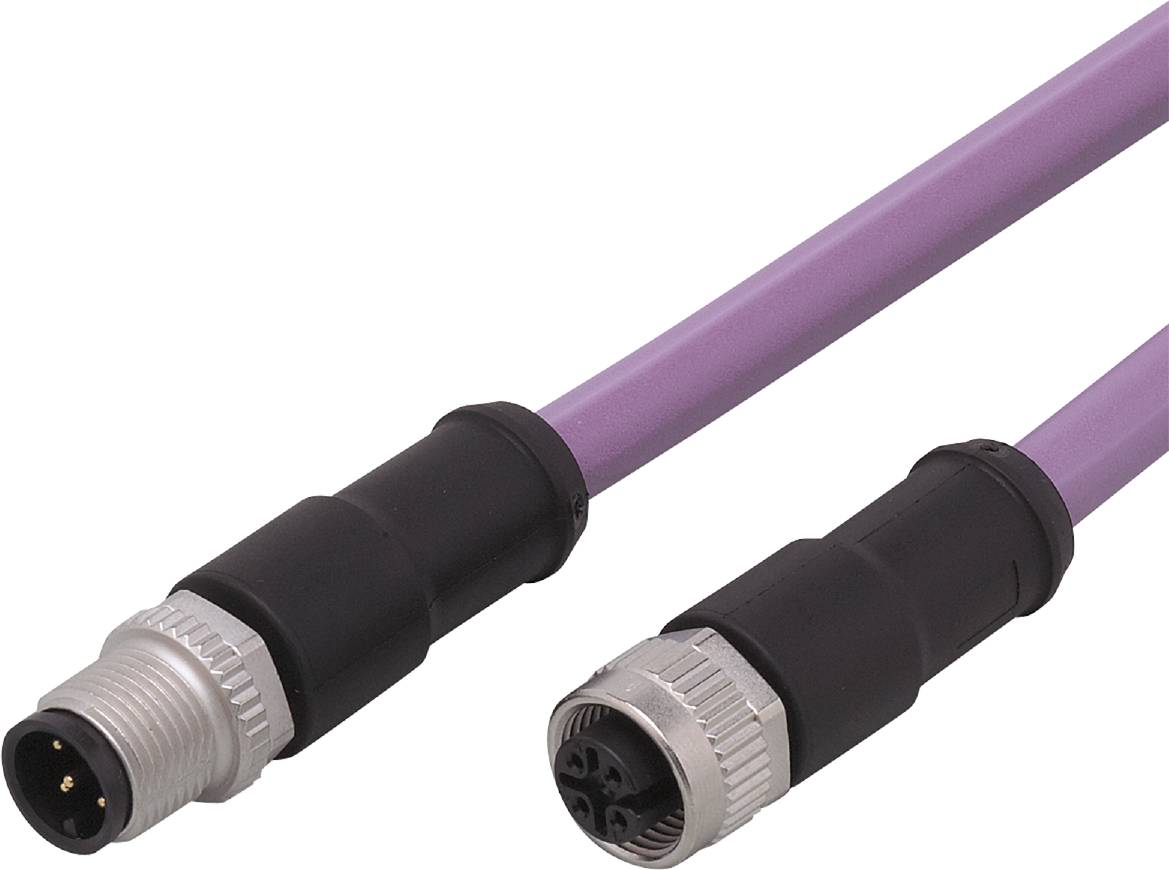

ifm Electronic E11591 Forbindelsesledning M12 Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 5, 5 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Stik, lige
Tilslutning, lige
Stik-standard
Sensorik stikforbindelse
Tilslutningsside A
M12
Tilslutningsside B
M12
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Pålidelig forbindelsesteknik til CAN-bus deltagere
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Stort driftstemperaturområde
- God elektromagnetisk kompatibilitet takket være afskærmet kabel
- Forgyldte kontakter til pålidelige elektriske forbindelser
Tekniske specifikationer
- Mål [mm]: 14,5 x 14,5 x 48,5
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; bøjningsradius ved fast installation: Min. 5 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 1 mio..
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -20...80
- Applikation: CAN-bus
- Særlige egenskaber: Halogenfri; forgyldte kontakter; afskærmet ledning; slæbekædeledelse
- DRIFTSSPÆNDING [V] < : 30 AC / < 36 DC
- Vægt [g]: 50.200
- Kabler: 2 - Kabel 0,3 m, PUR, halogenfri, violet, dia. 7,2 mm, afskærmet; snoet; 2 (RD) / 3 (BK): 2 x 0,25 mm² (19 x dia. 0,13 mm) / snoet / 2. - Kabel 0,3 m, PUR, halogenfri, violet, dia. 7,2 mm, afskærmet; snoet; 4 (WH) / 5 (BU): 2 x 0,34 mm² (19 x dia. 0,16 mm) / snoet / 2. - Kabel 0,3 m, PUR, halogenfri, violet, dia. 7,2 mm, afskærmet; 1: 1 x 0,34 mm² (19 x dia. 0,16 mm)
- Opbevaringstemperatur [°C]: -40...80
- Beskyttelsesklasse IP 68
- Stikforbindelse: 1.stik - Pinlayout: 0063 - stikforbindelse: 1 x M12, lige; kodning: A; greb: PUR; fastlåsning: Trykstøbt zink, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,5 Nm / 3. tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, lige; kodning: A; håndtag: PUR, fastlåsning: trykstøbt zink, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,5 Nm
- Samlet strømbelastning [A]: 4
- Materiale håndtag: RENT
- Materiale omløbermøtrik: Trykstøbt zink, forniklet
- Emballage-type
Piece
- Type
E11591
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, lige
Tilslutning, lige
- Stik-standard
Sensorik stikforbindelse
- Tilslutningsside A
M12
- Tilslutningsside B
M12
- pol-tal
5
5
- Kabellængde
0.3 m
- Kappemateriale
PUR
- Nominel spænding
30 V/AC
36 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
7.2 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
Stik
M12 bøsning
M12 stik
Tilslutning
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
A
- Kontaktmateriale
Forgyldte kontakter
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
- Specifikationer
til slæbekæde
Halogenfri
skærmet
- Min. Temperatur
-20 °C
- Maks. temperatur
80 °C
- Lukningstype
Skrue
- Produc.-delnr.
E11591
- Indhold
1 stk
- Kabel-Ø
7.2 mm
- Kabel-Ø til
7.2 mm
- Kabel-Ø-område
7.2 mm (max)
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3316875 ifm Electronic E11591 Forbindelsesledning M12 Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 5, 5 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316875 ifm Electronic E11591 Forbindelsesledning M12 Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 5, 5 1 stk Piece
Beskrivelse
Ifm E11591 forbindelseskabel
