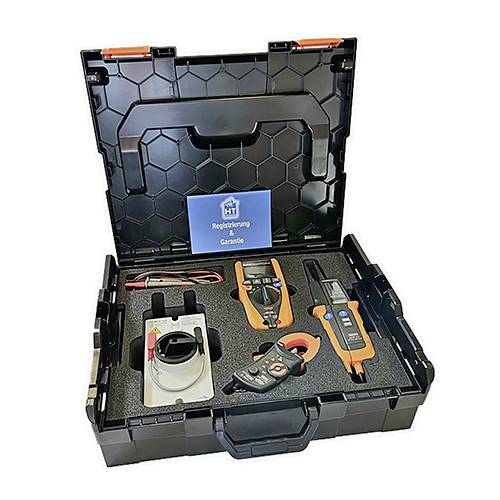

HT Instruments PV-SERVICE KIT VDE-testudstyr-sæt
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produkttype
VDE-testudstyr-sæt
Fabriksstandard
- Målekategori
CAT III 1000 V
- Måleområde (VDE)
Isolationsmodstand
- DIN-Norm
DIN EN 62446
- Visningsmåde
LCD
- nøjagtighed
2.5 %
- Type
PV-SERVICE KIT
- Specifikationer
PV-anlægstest
Dokumenter og downloads
Datablad
Datablad 3208700 HT Instruments PV-SERVICE KIT VDE-testudstyr-sæt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3208700 HT Instruments PV-SERVICE KIT VDE-testudstyr-sæt
Beskrivelse
Med PV-SERVICEKITTET kan alle nødvendige målinger for at tage et PV-anlæg af gennemføres i overensstemmelse med specifikationerne i VDE 0126-23 (en 62446). Isolationstester 1 kV med multimeterfunktion og lav ohmmåling. 2-polet spændingstester ( IV) med belastekobling op til 1000 V AC/DC. AC/DC strømtransformer med 2 måleområder - 40 A & 400 A AC/DC.
NEPTUN
Isolations- og lavimpedansmåling
Spænding AC/DC og drejefeltretning
Modstand og gennemgangstest med summer
DC, AC TRMS, AC+DC TRMS SPÆNDING OP TIL 1000 V.
Frekvens af spænding og/eller strøm
MAX/MIN / PEAK / HOLD FUNKTIONER
Præcis visning med 10.000 punkter
Auto-range målinger med automatisk AC/DC-registrering
Beregning af polariseringsindeks (PI) & dielektrisk absorptionsforhold (DAR)
HT10
Tast til belastningstilkobling
Stort LCD display med lys
Målebelysning med hvid LED
19 mm kontaktafstand til enhåndstest
Sikkerhed i henhold til IV 600 V, III 1000 V.
HT4006
MÅLEOMRÅDE (40 A): 0,1 A DYREFORSØG 40 A AC/DC
MÅLEOMRÅDE (400 A): 0,5 A DYREFORSØG 400 A AC/DC
Nøjagtighed: ± 2,5 % rdg
maks. Kabeldiameter 30 mm
Overspændingskat. CAT III 600 V, CAT IV 300 V
Tilslutning via bananstik til NEPTUNE, kabel 1 m.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
NEPTUN
Isolations- og lavimpedansmåling
Spænding AC/DC og drejefeltretning
Modstand og gennemgangstest med summer
DC, AC TRMS, AC+DC TRMS SPÆNDING OP TIL 1000 V.
Frekvens af spænding og/eller strøm
MAX/MIN / PEAK / HOLD FUNKTIONER
Præcis visning med 10.000 punkter
Auto-range målinger med automatisk AC/DC-registrering
Beregning af polariseringsindeks (PI) & dielektrisk absorptionsforhold (DAR)
HT10
Tast til belastningstilkobling
Stort LCD display med lys
Målebelysning med hvid LED
19 mm kontaktafstand til enhåndstest
Sikkerhed i henhold til IV 600 V, III 1000 V.
HT4006
MÅLEOMRÅDE (40 A): 0,1 A DYREFORSØG 40 A AC/DC
MÅLEOMRÅDE (400 A): 0,5 A DYREFORSØG 400 A AC/DC
Nøjagtighed: ± 2,5 % rdg
maks. Kabeldiameter 30 mm
Overspændingskat. CAT III 600 V, CAT IV 300 V
Tilslutning via bananstik til NEPTUNE, kabel 1 m.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Tomgangsspænding op til 1000 V DC med Neptune
- Kortslutningsstrøm op til 20A DC med Neptune og strømtransformeren HT4006 i forbindelse med en kortslutningsstrømafbryder
- Isolationsmåling op til 1000 V DC med Neptune
- Lav ohmmåling / gennemgangsprøvning (teststrøm 200mA) med Neptune
- For efter behov også at kunne fastslå, at der ikke foreligger spænding på PV-anlæggets AC- eller DC-side, medfølger der også en 2-polet spændingstester (model HT10)
