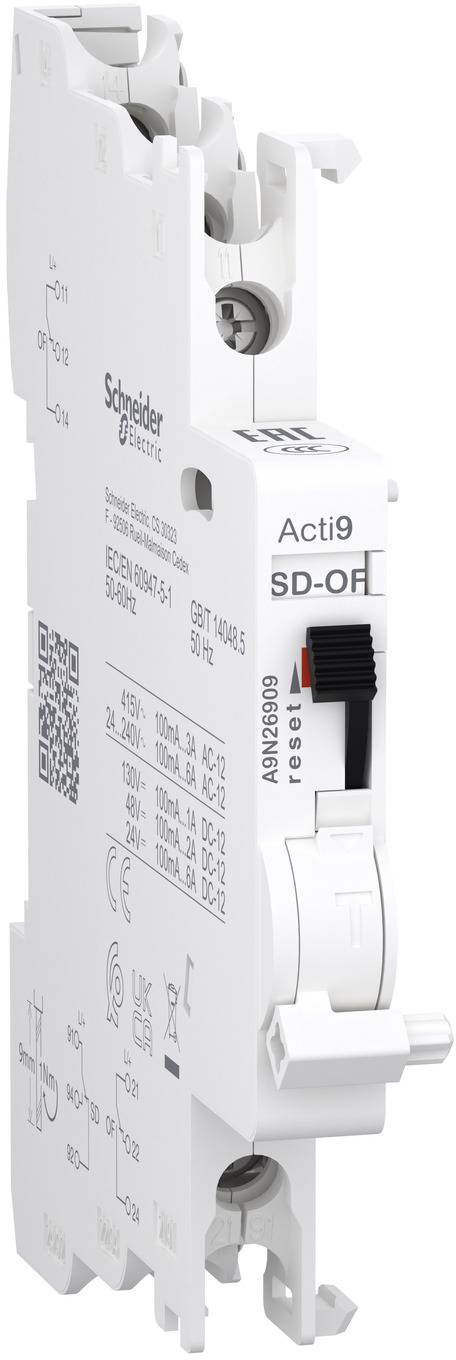

Hjælpekontakt 1.5 mm² 2 x omskifter Schneider Electric A9N26909
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Hjælpekontakt
Poltal
4
Kontakttype
2 x omskifter
Tværsnit
1.5 mm²
Dim.
(B x H x T) 9 x 90 x 68 mm
Datablad (PDF)
Tekniske specifikationer
- Antal fejlsignalomskiftere: 1
- Antal kontakter som sluttekontakt: 0
- Antal kontakter som veksler: 2
- Antal kontakter som åbner: 0
- Nominel strøm 0.1 A
- Mærkespænding: 240 V
- Bredde i delingsenheder: 0.5
- Funktion: Hjælpekontakt/fejlsignalafbryder
- Egnet til maks. Antal poler på hovedkontaktenhed (total): 4
- Installation ved brug: FI/LS og ledningsbeskyttelseskontakt
- Med autotest til fejlstrømsfunktion: nej
- Spændingstype: AC/DC
- Produkttype
Hjælpekontakt
- Kontakttype
2 x omskifter
- Tværsnit
1.5 mm²
- Poltal
4
- Dim.
(B x H x T) 9 x 90 x 68 mm
- Antal delinger
0.5
- Bredde
9 mm
- H
90 mm
- D
68 mm
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3754606 Hjælpekontakt 1.5 mm² 2 x omskifter Schneider Electric A9N26909
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3754606 Hjælpekontakt 1.5 mm² 2 x omskifter Schneider Electric A9N26909
Beskrivelse
Dette elektriske Acti9-hjælpeapparat er en modulær dobbelt OC- eller fejlkontakt. De 2 kontakter (2 NO/NC) kan melde signaloplysningerne for den tilhørende enhed. I vekselstrømsnettet er mærkestrømmen 6A ved 24VAC op til 240VAC og 3A ved 415VAC med en driftsfrekvens på 50Hz til 60Hz. I jævnstrømsnettet udgør den nominelle strøm 6A ved 24VDC, 2A ved 48VDC, 1,5 A ved 60VDC og 1A ved 130VDC. Den er beregnet til nye eller renoverede installationer i små virksomheder og bygninger. Denne OC-kontakt er kompatibel med Acti9-produkter som C120, C60H-DC, SW60-DC, C60PV-DC og XC60. OF og OF eller OF og SD anvendes enten til udstyrskursbetegnelsen eller kompatibilitetskoden. Det mekaniske display er beregnet til det lokale signal i produktet. Den har en skrueklemmetilslutning både oppe og nede. Tilslutningen tillader stive kobberkabler med et kabeltværsnit på 0,5 mm² op til 2,5 mm². Den har en skrueklemmetilslutning både oppe og nede. Tilslutningen muliggør fleksible kobberkabler (2 kabler) med et kabeltværsnit på 1,5 mm². Den har skrueklemmetilslutning øverst og nederst. Tilslutningen giver mulighed for fleksibel anvendelse af kobberkabler til ledningsendemuffer (2 kabler) med et kabeltværsnit på 1,5 mm². Mærkeisolationsspænding UI er op til 500 V. den nominelle stødspænding Uimp er 4 kV. Den kan monteres på en din-skinne til den modulære installation. Bredden i 9 mm raster er 1. Målene er (B) 9mm x (H) 90 mm x (T) 68mm. Produktfarven er hvid. Produktvægten er 38 g. Forureningsgraden er 3. Tropicaliseringsgraden er behandling 2. Afisoleringslængden er 9 mm. Spændingsdrejningsmomentet på tilslutningen udgør 1N.m (foroven og forneden) for skruetrækkerens type PZ1. IP beskyttelsesklasse IP er IP20. Driftstemperaturen ligger mellem -25°C og +50°C. Opbevaringstemperaturen ligger mellem -40°C og +85°C. Dette produkt opfylder standarderne en/IEC 60947-5-1 og GB/T 14048.5. Det har EAC- og CCC-kvalitetsmærker og er forsynet med CE- og UKCA-certifikater.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
