Name: HARTING 09731646903 Hankonnektor Antal rækker 3 1 stk
Brand: HARTING
SKU: 3003420
Availability: InStock

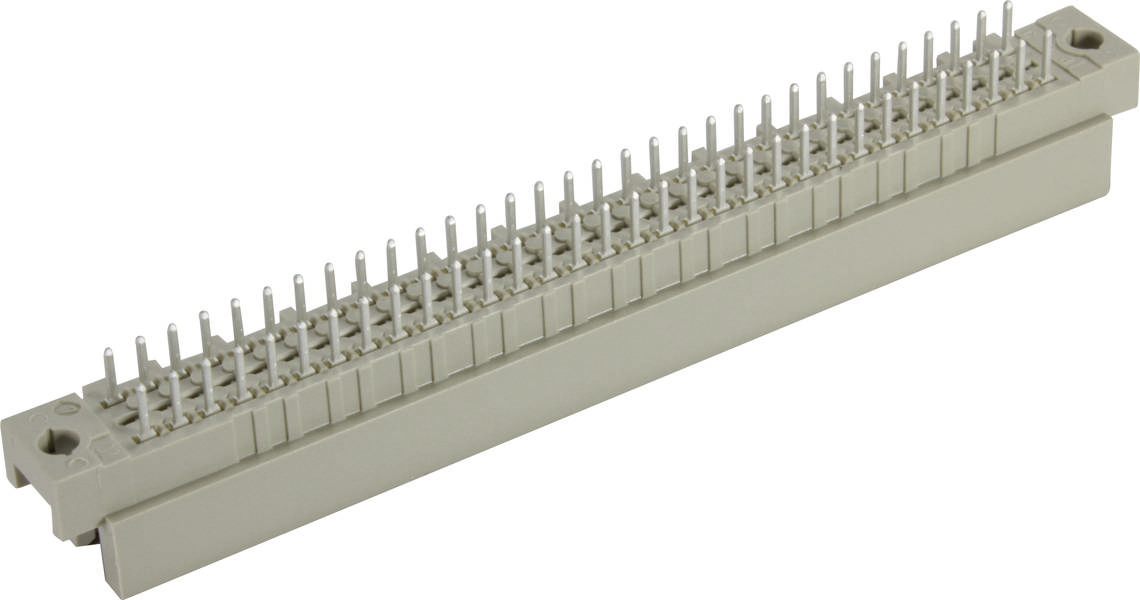

Lang, rektangulær stikforbinder med flere metalliske ben på oversiden, som bruges til elektrisk forbindelse i apparater.

Produkttype

Hankonnektor

Konstruktion

lige

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Levering fre. 16. okt.

185 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (52,00 kr. / stk.r)

52,00 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 64
Antal rækker 3
Indhold 1 stk

Tekniske specifikationer

Serie din 41612
Komponenter: Hankonnektor
Kontaktbeskrivelse: Lige
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelse: Motherboard to tommelghi;mezzanine;printplade til kabel
Antal kontakter: 64
Længde på ben: 4 mm
Stik-kontaktrækker: 3
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1012 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 60 N.
Stikcyklusser: ≥ 400
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
Farve indsats: RAL 7032 (kiselgrå)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-2
Nettovægt: 12 g
Betegnelse: Konstruktion R
Raster, stikside: 2,54 mm
Luftstrækning: ≥ 1,2 mm
Krybestrækning: ≥ 1,2 mm
Kendetegn: Blyfri
Printpladefastgørelse: Med flange
Hot plugging: nej
Jernbaneklassificering: F4/I3 ifølge NFF 16-101/102
Kontaktbestykning: Række a og c, position 1, 2, ... , 31, 32
Kodning: Kodning med tab af kontakt

Produkttype: Hankonnektor

Konstruktion: lige

Samlet antal poler: 64

Rækkeantal: 3

RM: 2.54 mm

Tilslutning: Lodning

Producentfarve: Stengrå (RAL 7032)

Chassismateriale: PA

Produc.-delnr.: 09731646903

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 73 164 6903

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 1012 Ω

Stiftlængde: 4 mm

: Printed circuit board to cable

: Other

: 64

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Dokumenter og downloads

Datablad

Datablad 3003420 HARTING 09731646903 Hankonnektor Antal rækker 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003420 HARTING 09731646903 Hankonnektor Antal rækker 3 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 2 A, kontakter: 64, lige, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
