Name: HARTING 09271326577 Hankonnektor Antal rækker 2 1 stk
Brand: HARTING
SKU: 3003361
Availability: BackOrder

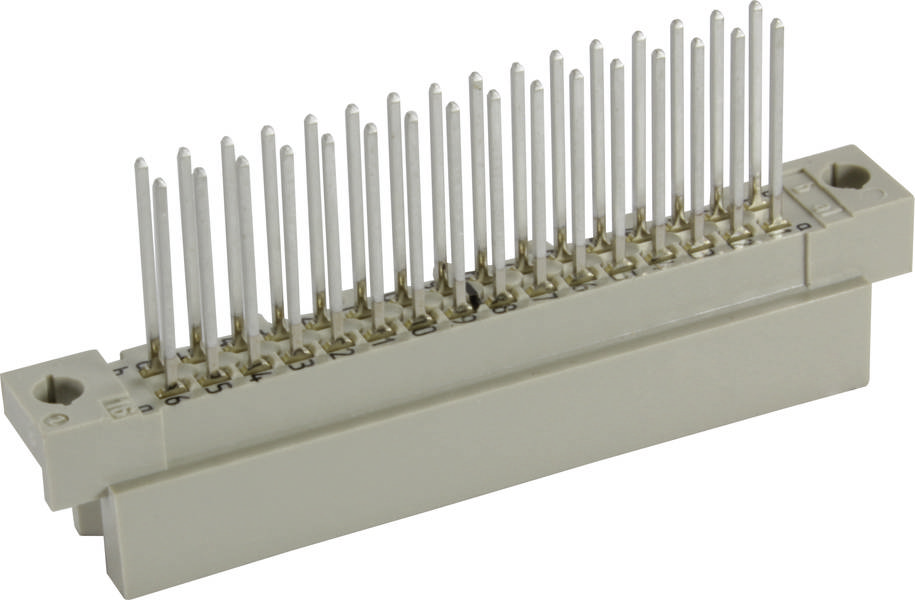

Stikforbindere med flere metalstifter i to rækker, som typisk bruges til elektronisk forbindelse i apparater.

Produkttype

Hankonnektor

Konstruktion

lige

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Levering man. 22. feb. 2027

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (47,20 kr. / stk.r)

47,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 32
Antal rækker 2
Indhold 1 stk

Tekniske specifikationer

Serie din 41612
Komponenter: Hankonnektor
Kontaktbeskrivelse: Lige
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelsen: Motherboard to daughi;mezzanine
Antal kontakter: 32
Længde på ben: 13 mm
Stikkontaktrækker: 2
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1012 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 30 N.
Stikcyklusser: ≥ 400
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
Farve indsats: RAL 7032 (kiselgrå)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-2 (standard supplement)
Nettovægt: 6,75 g
Betegnelse: Konstruktion 2Q
Raster, stikside: 2,54 mm
Luftstrækning: ≥ 1,2 mm
Krybestrækning: ≥ 1,2 mm
Kendetegn: Blyfri
Printpladefastgørelse: Med flange
Hot plugging: nej
Jernbaneklassificering: F4/I3 ifølge NFF 16-101/102
Kontaktbestykning: Række a og b, position 1, 2, ... , 15, 16
Kodning: Kodning med tab af kontakt

Produkttype: Hankonnektor

Konstruktion: lige

Samlet antal poler: 32

Rækkeantal: 2

RM: 2.54 mm

Tilslutning: Lodning

Producentfarve: Stengrå (RAL 7032)

Chassismateriale: PA

Produc.-delnr.: 09271326577

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 27 132 6577

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 1012 Ω

Stiftlængde: 13 mm

: Other

: 32

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 13 mm

: 2.54 mm

: 2

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Dokumenter og downloads

Datablad

Datablad 3003361 HARTING 09271326577 Hankonnektor Antal rækker 2 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003361 HARTING 09271326577 Hankonnektor Antal rækker 2 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 2 A, kontakter: 32, lige, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
