Name: HARTING 09231486921222 Hankonnektor Antal rækker 3 1 stk
Brand: HARTING
SKU: 3003412
Availability: BackOrder

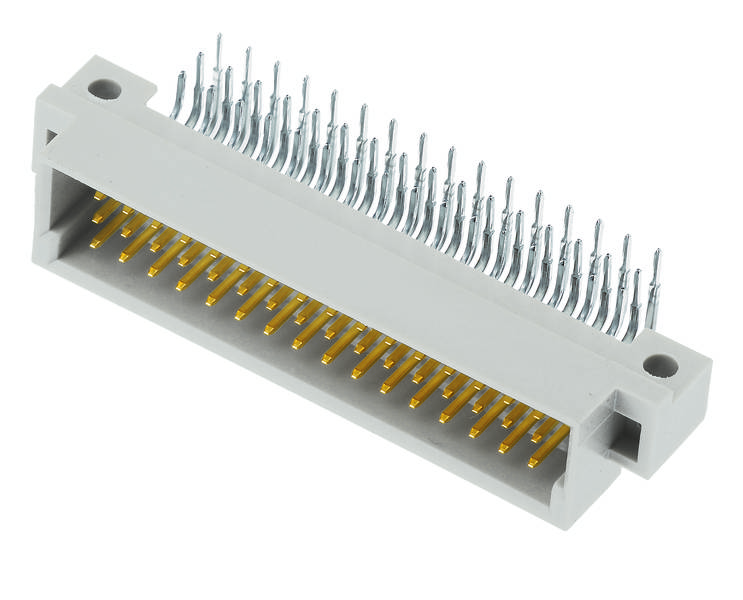

En grå stikforbindelse med flere metalben, der rager ud på den ene side, bruges til at forbinde elektroniske komponenter.

Produkttype

Hankonnektor

Konstruktion

Vinklet

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Levering man. 21. dec. 2026

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (47,20 kr. / stk.r)

47,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 48
Antal rækker 3
Indhold 1 stk

Tekniske specifikationer

Serie din 41612
Komponenter: Hankonnektor
Kontaktbeskrivelse: Vinklet
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelse: Motherboard to tommelghi;Extender kort;printplade til kabel
Antal kontakter: 48
Stik-kontaktrækker: 3
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1011 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 45 N.
Stikcyklusser: ≥ 400
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: II (400 ≤ CTI < 600)
Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
Farve indsats: RAL 7035 (lysegrå)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-2 (standard supplement)
Nettovægt: 8,26 g
Betegnelse: Byggeform 2C
Raster, stikside: 2,54 mm
Luftstrækning: ≥ 1,2 mm
Krybestrækning: ≥ 1,2 mm
Kendetegn: Blyfri
Printfastgørelse: Med flange;med fastgørelsesclip
Hot plugging: nej
Jernbaneklassificering: F1/I2 som defineret i NFF 16-101/102
Kontaktbestykning: Række a, b og c, position 1, 2, ... , 15, 16
Kodning: Kodning med tab af kontakt
Printpladetykkelse: -1,6 mm ±0,2 er

Produkttype: Hankonnektor

Konstruktion: Vinklet

Samlet antal poler: 48

Rækkeantal: 3

RM: 2.54 mm

Tilslutning: Lodning

Producentfarve: Gråhvid (RAL 7035)

Chassismateriale: PA

Produc.-delnr.: 09231486921222

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 23 148 6921 222

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 1011 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 2 A

Dokumenter og downloads

Datablad

Datablad 3003412 HARTING 09231486921222 Hankonnektor Antal rækker 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003412 HARTING 09231486921222 Hankonnektor Antal rækker 3 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 2 A, kontakter: 48, vinklet, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
