Name: HARTING 09195167323 Hankonnektor Antal rækker 2 1 stk
Brand: HARTING
SKU: 3002559
Availability: BackOrder

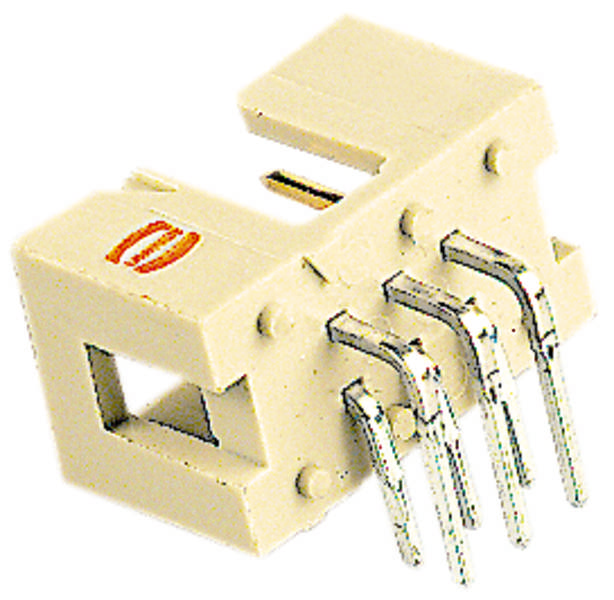

En hvid elektronisk stikforbinder med fire metalben, egnet til printplademontering. Ideel til elektroniske kredsløb.

Produkttype

Hankonnektor

Konstruktion

Vinklet

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Levering man. 8. feb. 2027

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (17,52 kr. / stk.r)

17,52 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 16
Antal rækker 2
Indhold 1 stk

Tekniske specifikationer

Serie: SEK Low profile
Komponenter: Hankonnektor
Kontaktbeskrivelse: Vinklet
Tilslutning: Reflowloddetilslutning (THR)
Arten af forbindelse: Printplade til kabel;motherboard to daughi-kort
Antal kontakter: 16
Længde på ben: 2,9 mm
Stikkontaktrækker: 2
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Ca. 1 A.
Isoleringsmodstand: >109 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C (ved reflowlodning maks. +240 °C i 60 s)
Indstiks- og trækkraft ≤ 48 N.
Stikcyklusser: ≥ 50
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: II (400 ≤ CTI < 600)
Materiale anvendelse: Termoplastisk formstof (PCT)
Farve anvendelse: beige
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-13
Nettovægt: 2,56 g

Produkttype: Hankonnektor

Konstruktion: Vinklet

Samlet antal poler: 16

Rækkeantal: 2

RM: 2.54 mm

Nominel strøm: 1 A

Nominel strøm - afrundet: 1 A

Tilslutning: THR

Producentfarve: Beige

Chassismateriale: PA

Produc.-delnr.: 09195167323

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 19 516 7323

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 109 Ω

Stiftlængde: 2,9 mm

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 0°/180° (horizontal)

: Other

: 1 A

Dokumenter og downloads

Datablad

Datablad 3002559 HARTING 09195167323 Hankonnektor Antal rækker 2 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3002559 HARTING 09195167323 Hankonnektor Antal rækker 2 1 stk

Beskrivelse

Hankonnektor, reflowloddetilslutning (THR), mærkestrøm: 1 A, kontakter: 16, vinklet, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
